S p e c t r a L i g h t Q C
Loquet de
verrouillage du
diffuseur
7. Faites pivoter l'avant du diffuseur jusqu'à ce qu'il soit fermé et fixez-le à l'aide du loquet. Voir Figure 10.
8. Pour une installation à un luminaire, passez à l'étape 10. Pour une installation à plusieurs luminaires, répétez
les étapes 4 à 7, puis passez à l'étape 9.
9. Connectez les câbles de connexion en guirlande entre les luminaires à l'avant. Utilisez les attache-câbles
pour maintenir les câbles en place. Voir Figure 11.
Maître
Attache-câbles
Connexions en guirlande
ATTENTION : avant de brancher l'unité, vérifiez que la tension indiquée sur l'étiquette apposée à l'arrière du
système SpectraLight QC correspond à la tension de la ligne C.A. de votre région. Sinon, contactez X-Rite
ou un représentant autorisé.
10. Branchez le système SpectraLight QC à une prise murale. Il est recommandé d'utiliser un circuit dédié pour
chaque luminaire.
11. Voir la section Interface utilisateur pour plus d'informations sur la mise sous tension, l'utilisation et la
configuration d'une connexion en guirlande.
12

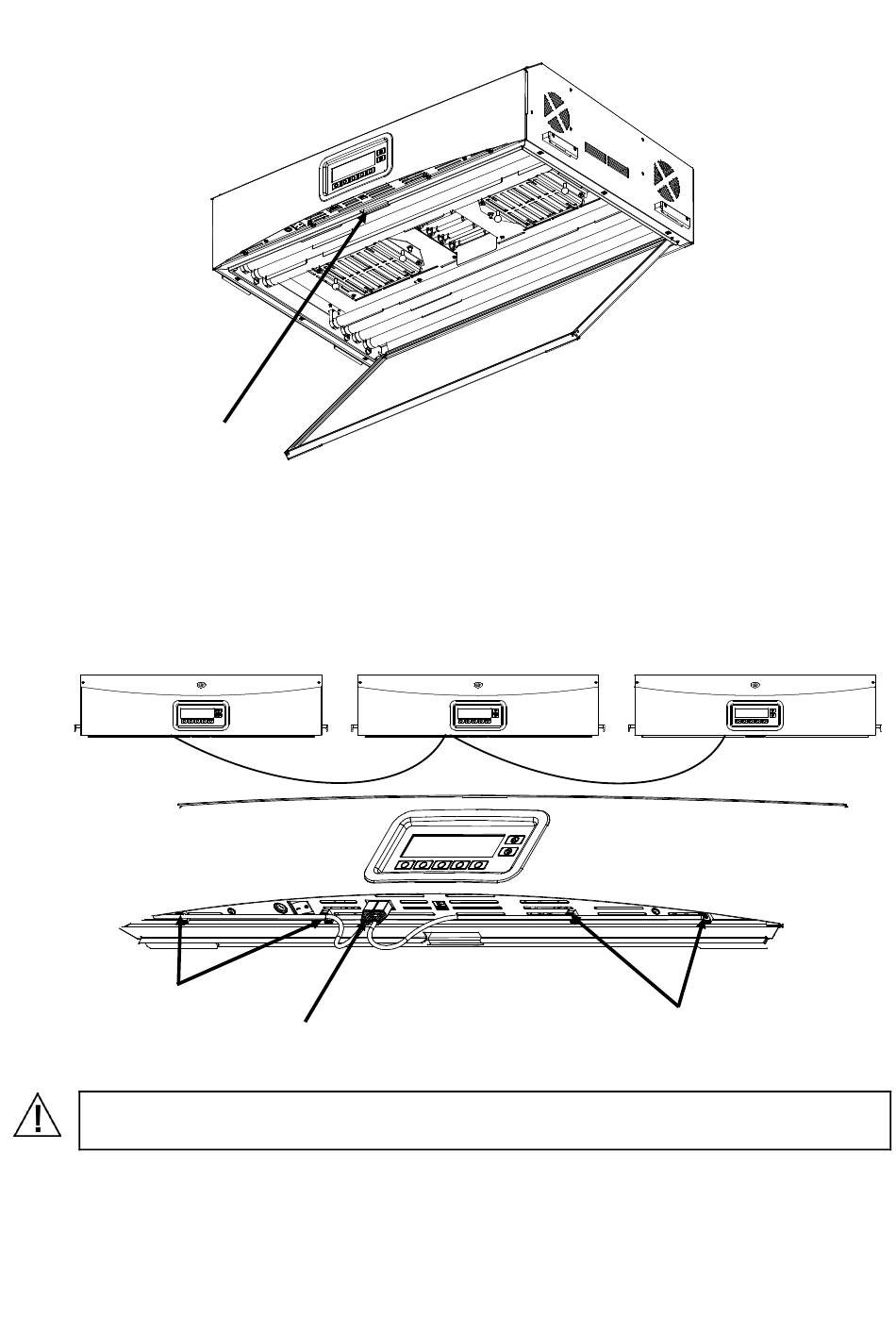

Figure 10. Montage du diffuseur sur le luminaire
Figure 11. Connexion de plusieurs luminaires en guirlande
Esclave
Esclave
Attache-câbles
