Installation du luminaire sur la cabine
REMARQUE : la hauteur de la table ou de l'établi dépendra de la taille de l'observateur ou de la position —
assise ou debout — dans laquelle il effectuera les mesures.
1. Positionnez la cabine à lumières montée sur le plan de travail où vous l'utiliserez.
2. Retirez délicatement le diffuseur de son carton d'emballage et mettez-le de côté. Conservez le carton et le
matériel d'emballage au cas où vous auriez besoin de renvoyer votre équipement.
ATTENTION : en raison du poids du luminaire, les étapes suivantes requièrent l'intervention de deux
personnes.
3. Retirez délicatement le luminaire de son conditionnement à l'aide des poignées/supports situés de chaque
côté.
REMARQUE : veillez à retirer toute la mousse située à l'intérieur du luminaire.
4. Posez avec précaution le luminaire sur la cabine à lumières en veillant à diriger les commandes et les
témoins lumineux vers l'avant. Alignez le luminaire sur la cabine à lumières.
5. Fixez le luminaire aux panneaux arrière, gauche et droit de la cabine à l'aide de neuf vis.
Poignée/supports
6. Installez la cabine à lumières montée et le luminaire au centre ou à proximité du centre d'une table ou d'un
établi pouvant supporter un poids minimum de 136 kg.
7. Retirez le panneau avant de la cabine à lumières pour l'installation du diffuseur.
Vis

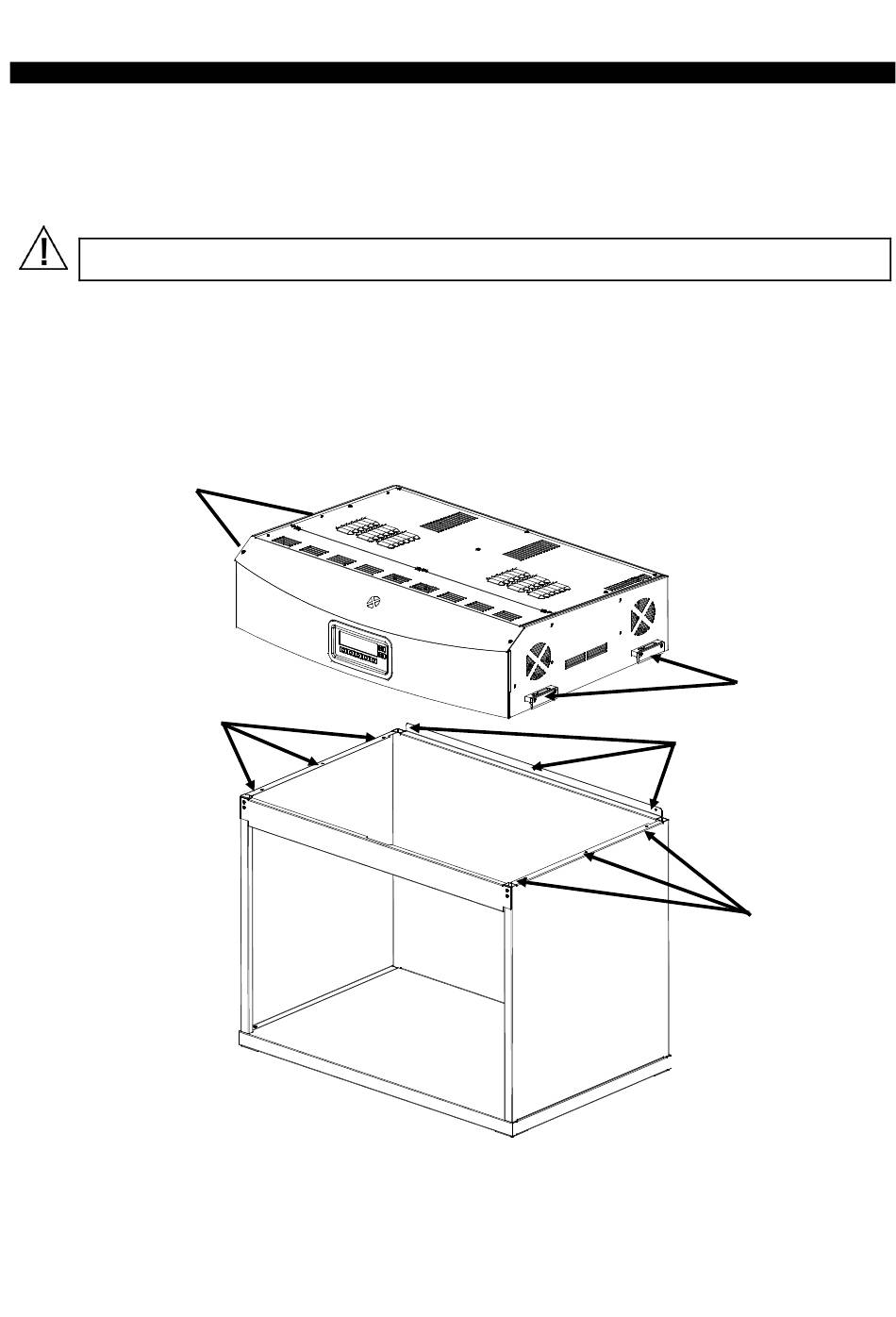

Figure 6. Mise en place du luminaire
S p e c t r a L i g h t Q C
Poignée/supports
Vis
Vis
9
