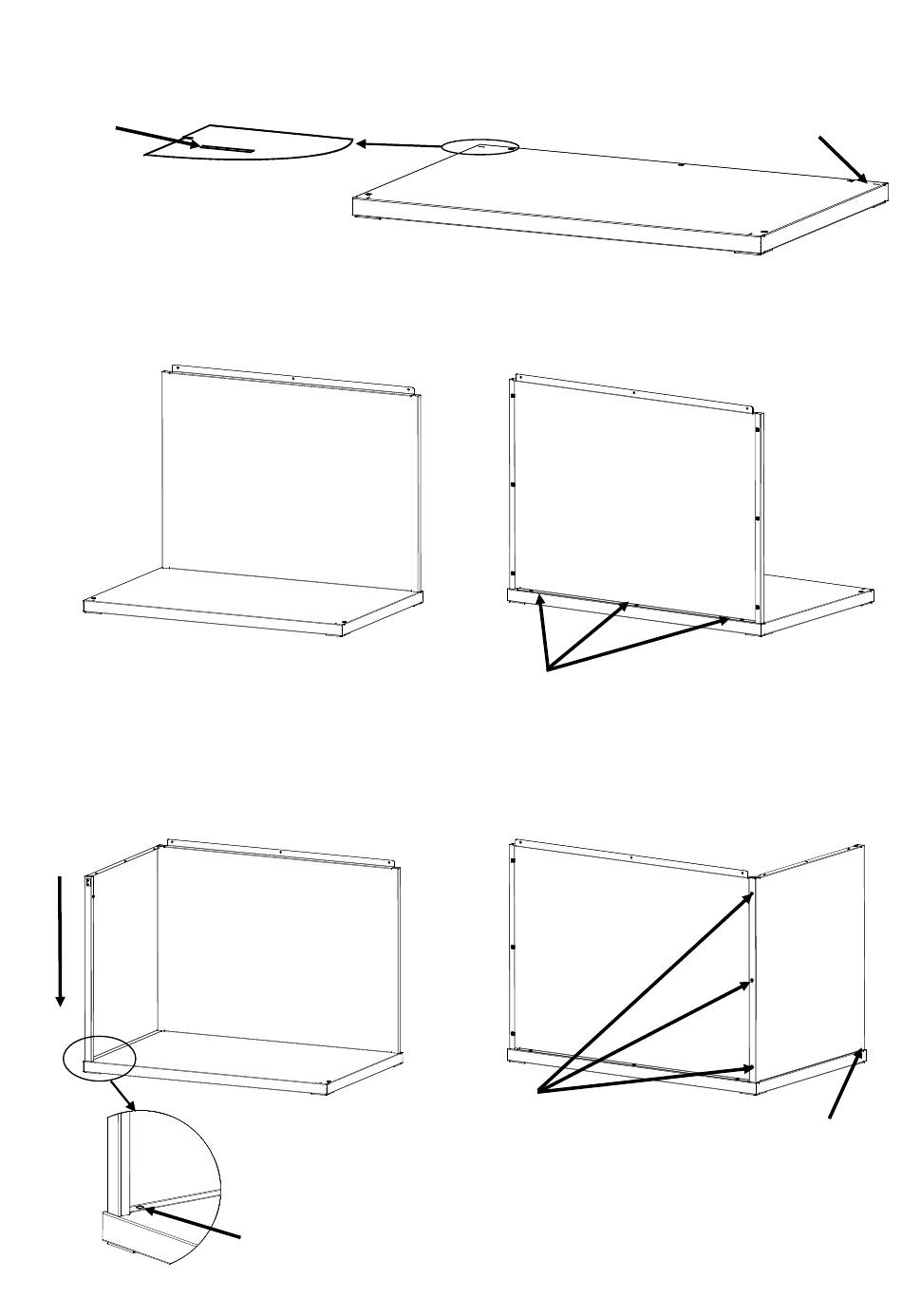

1. Placez le panneau inférieur (1) sur une surface propre et lisse. Voir Figure 1.
Encoche
2. Insérez les ergots de fixation situés en bas du panneau arrière (2) dans les encoches se trouvant à l'arrière
du panneau inférieur (1). Fixez le panneau arrière au panneau inférieur à l'aide de trois vis (voir Figure 2).
(1)
3. Tout en maintenant le panneau arrière (2), positionnez le panneau gauche (3) en orientant la face lisse
vers l'extérieur sur la partie supérieure du panneau arrière (2).
4. Faites descendre le panneau gauche (3) le long de la rainure d'enclenchement jusqu'à ce que l'ergot de
fixation avant (3) du panneau gauche soit inséré dans le panneau inférieur (1). Fixez le panneau
gauche (3) aux panneaux inférieur et arrière à l'aide de quatre vis (voir Figure 3).
(3)
(1)
Figure 1. Panneau inférieur
(2)
Figure 2. Fixation du panneau arrière au panneau inférieur
Avant
(2)
Figure 3. Fixation du panneau gauche aux panneaux arrière et inférieur
Vis
(1)
Dos du panneau
arrière
Vis
Arrière
Vis
