HPI Racing CUP RACER Manuel De Montage page 39

32
Refer to body instructions to choose body mount type
Schauen Sie in die Karosserie-Anleitung um die richti-
gen Karosseriehalter zu montieren.
Reportez-vous aux instructions de la carrosserie pour
choisir le type de montage
ボディ説明書を参照し、ボディ形状に合わせたボディマウントの取付け方
法を選択します。
A
94355
TP. Button Head Screw M3x12mm (Hex Socket)
Flachkopfschneidschraube M3x12mm (Inbus)
Vis TP tete bombee M3x12mm (six pans creux)
T.P. ナベタッピングネジ M3x12mm
x2
Z082
Flat Head Screw M3x8mm (Hex Socket)
Senkkopfschraube M3x8mm (Inbus)
Vis tete plate M3x8mm (six pans creux)
サラネジ M3x8mm (六角ソケッ ト)
❺
85277
❺
85277
6121
❼
85274
87068
❹
85274
Z676
Z082
94355
94355

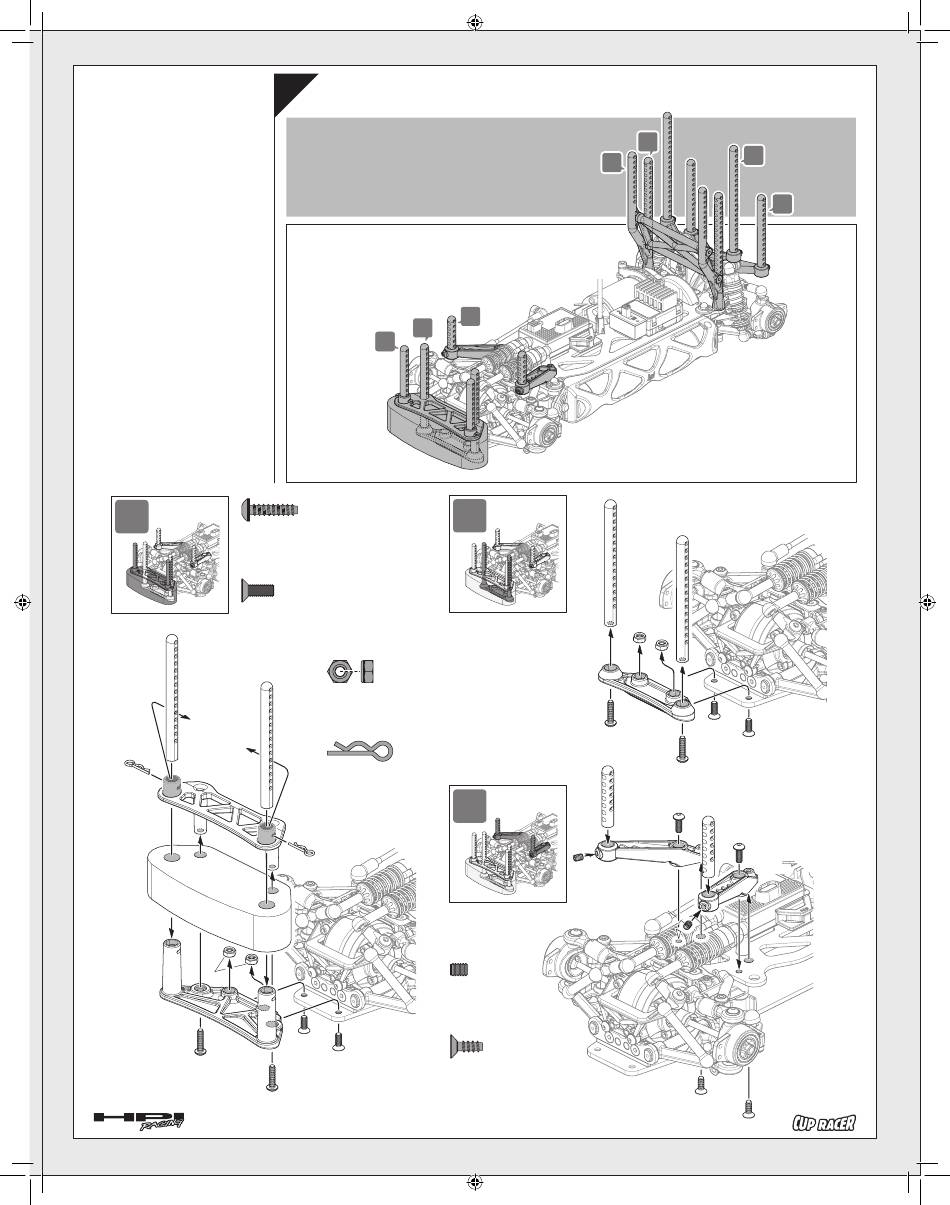

Body Mount Installation Mise en place des supports de carrosserie
Karosseriehalter-Montage
ボディマウントの取付け
C
B
A
B
x2
x2
Z676
Lock Nut M3 Thin Type
Stoppmutter M3 (Flach)
Ecrou nysltop M3 (fin)
ロックナッ ト M3 薄型
x2
6121
Body Pin (Small)
Karosseriesplinte Klein
Clip carrosserie (petit) C
ボディピン小
6121
x2
Z775
Set Screw TP3.2x5mm
Madenschraube TP3.2x5mm
Vis TP 3.2x5mm
セッ トスクリ ューTP3.2x5mm
Z082
94303
TP. Flat Head Screw M3x8mm (Hex Socket)
Senkkopfschneidschraube M3x8mm (Inbus)
Vis TP tete plate M3x8mm (six pans creux)
T.P. サラネジM3x8mm (六角ソケッ ト)
39
E
D
❺
85277
Z676
Z676
❶
85274
94355
❻
85277
❶
85279
Z775
Z775
x2
F
G
❺
85277
Z082
Z082
94355
Z352
❻
85277
Z352
❶
85279
94303
94303
