HPI Racing CUP RACER Manuel De Montage page 25

x4
Z562
TP. Flanged Screw M3x10mm (Hex Socket)
Schneidschraube Mit Flansch M3x10mm (Inbus)
Vis TP a collerette M3x10mm (six pans creux)
T.Pフランジネジ M3x10mm (六角ソケッ ト)
Stand-Up Type
Stehendes Servo
Position debout
スタンドアップタイプ
x2
Z082
Flat Head Screw M3x8mm (Hex Socket)
Senkkopfschraube M3x8mm (Inbus)
Vis tete plate M3x8mm (six pans creux)
サラネジ M3x8mm (六角ソケッ ト)
x3
94354
TP. Button Head Screw M3x10mm (Hex Socket)
Flachkopfschneidschraube M3x10mm (Inbus)
Vis TP tete bombee M3x10mm (six pans creux)
T.P. ナベタッピングネジ M3x10mm
x4
Z562
TP. Flanged Screw M3x10mm (Hex Socket)
Schneidschraube Mit Flansch M3x10mm (Inbus)
Vis TP a collerette M3x10mm (six pans creux)
T.Pフランジネジ M3x10mm (六角ソケッ ト)
Over 28mm
❹
85278
85278
Z562
87185
85278
85278

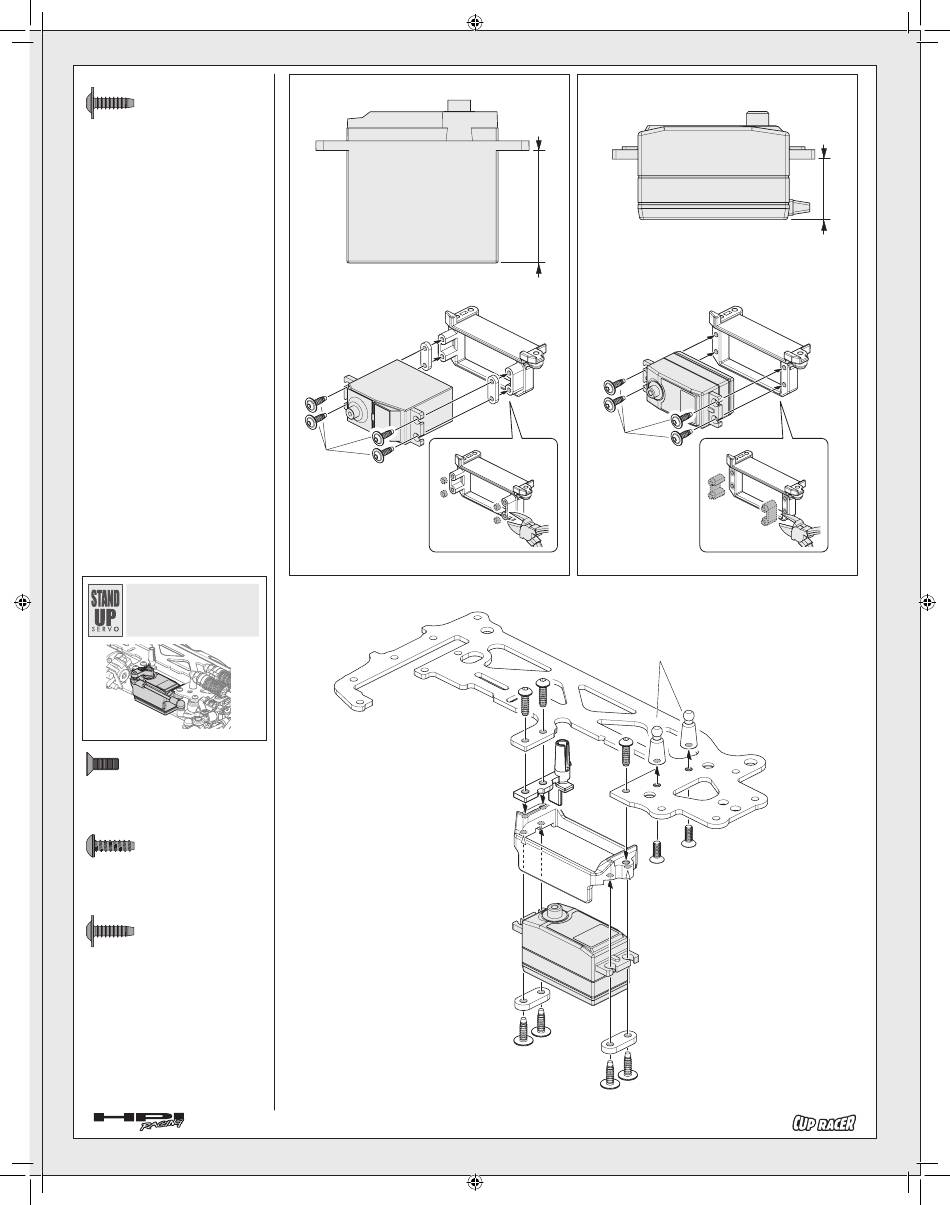

Steering Servo
Lenkservo
Servo de direction
ステアリングサーボ
85278
25
❷
85278
❹
Z562
❷
85278
Do not install 86192 if using stand-up shock mounting
Wenn Sie stehende Dämpfer einbauen, montieren Sie 86192 nicht.
フロントショックをスタンドアップタイプで組立てる場合は取り付けません。
94354
86192
94354
❻
❸
Z082


85278
Z562
Z562
Less than 20mm
❷
85278
❷
85278
86192
Z082
