Alimentation - Bosch DCN-NG Guide D'utilisation

DCN Next Generation
Remarque!
Les émetteurs Integrus n'utilisent pas la puissance du système. Dans un système doté de
plusieurs unités centrales, les unités centrales esclaves n'utilisent pas la puissance du réseau
optique et elles ne fournissent pas non plus de puissance au réseau optique.

Alimentation

L'unité DCN-CCU2 alimente en puissance le réseau optique (voir la section Unités centrales
DCN-CCU2 et DCN-CCUB2, Page 14 DCN-CCU2).
Si un surcroît de puissance est nécessaire, vous devez installer des alimentations externes
dans le réseau optique. Les dispositifs suivants peuvent se connecter à des alimentations
externes :
–
–
DCN-CCU2
L'unité centrale alimente en puissance les éléments suivants :
–
–
Pour un aperçu de la puissance maximum fournie par l'unité centrale, reportez-vous à la figure.

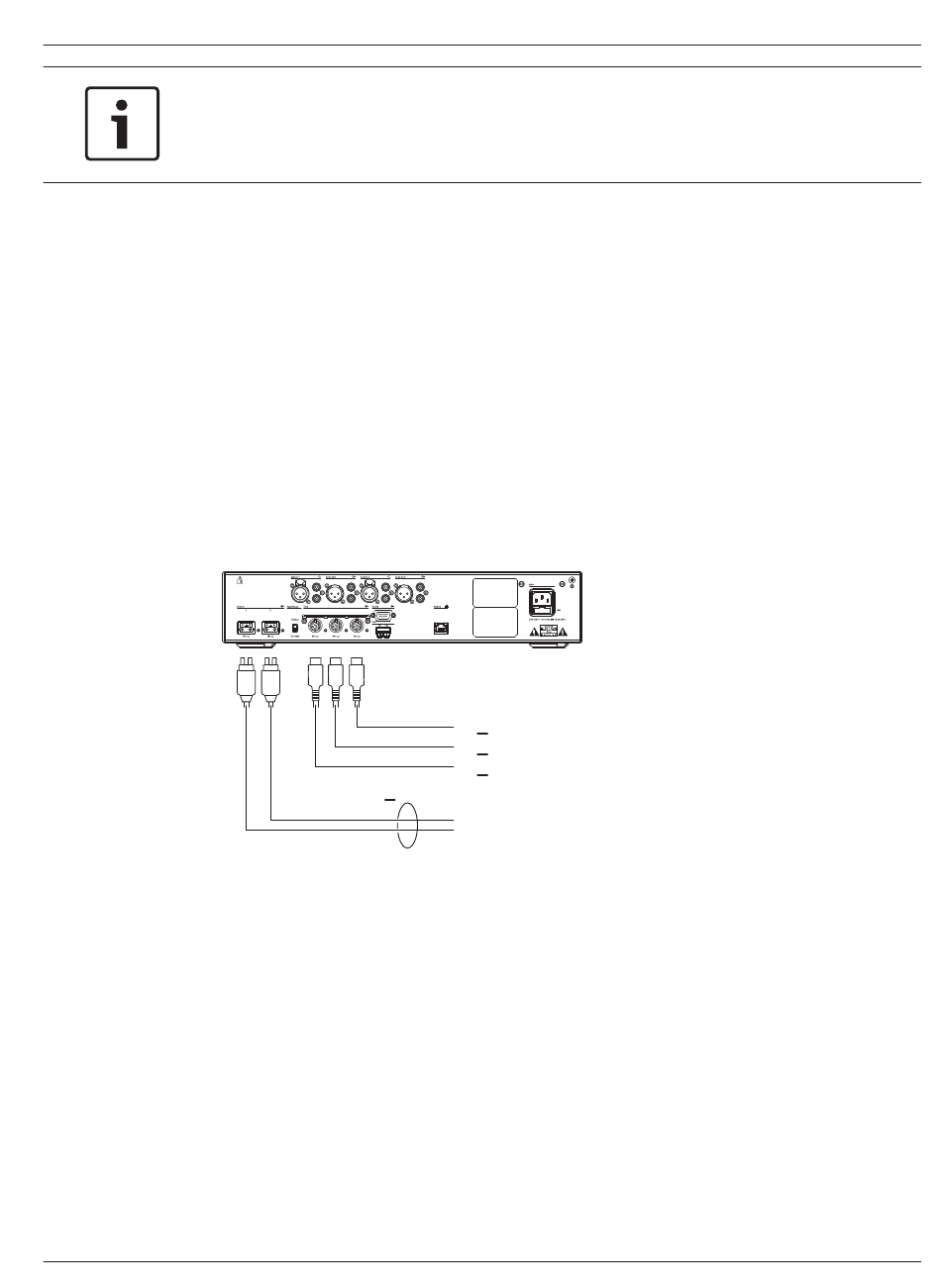

Figure 4.9: Alimentation du réseau optique : DCN-CCU2
Si l'unité DCN-CCU2 est configurée comme unité centrale maîtresse dans un système doté de
plusieurs unités centrales ou si l'unité DCN-CCU2 fonctionne en mode autonome, elle alimente
le réseau optique. Si une fibre optique verre est utilisée pour connecter une unité centrale
esclave distante, l'interface fibre optique a besoin d'une alimentation externe. Voir la section
Alimentation plus haut dans ce chapitre.
