Transmission et intensité des vibrations
Le rotor et l'arbre de rotor sont soumis à des vibrations par des forces dynamiques. Ces
vibrations sont p. ex. transmises par les paliers à roulement. La transmission suit le parcours
suivant : des composants de machine en mouvement vers les composants de machine
statiques, puis de ces derniers vers la fondation.
L'intensité des vibrations transmises dépend entre autres des paramètres suivants :
• rigidité et amortissement :
– de la structure de la machine
– de la structure des paliers
– de la fondation
• état de lubrification du palier à roulement
• découplage de la fondation
• rapport des masses de la machine et de la fondation
3.3
Mesure des vibrations
3.3.1
Accéléromètres
Capteurs piézoélectriques
Des capteurs d'accélération piézoélectriques sont utilisés pour les fréquences et plages de
fréquences à couvrir pour la surveillance de vibrations avec le SM 1281. Ces capteurs
génèrent avec des forces de pression et de traction dynamiques un signal de tension
analogique qui peut être traité. Les forces d'accélération statiques, comme p. ex.
l'accélération due à la gravité, ne sont pas acquises par ces capteurs. IEPE (Integrated
Electronics Piezo-Electric) est une norme industrielle pour les capteurs piézoélectriques.

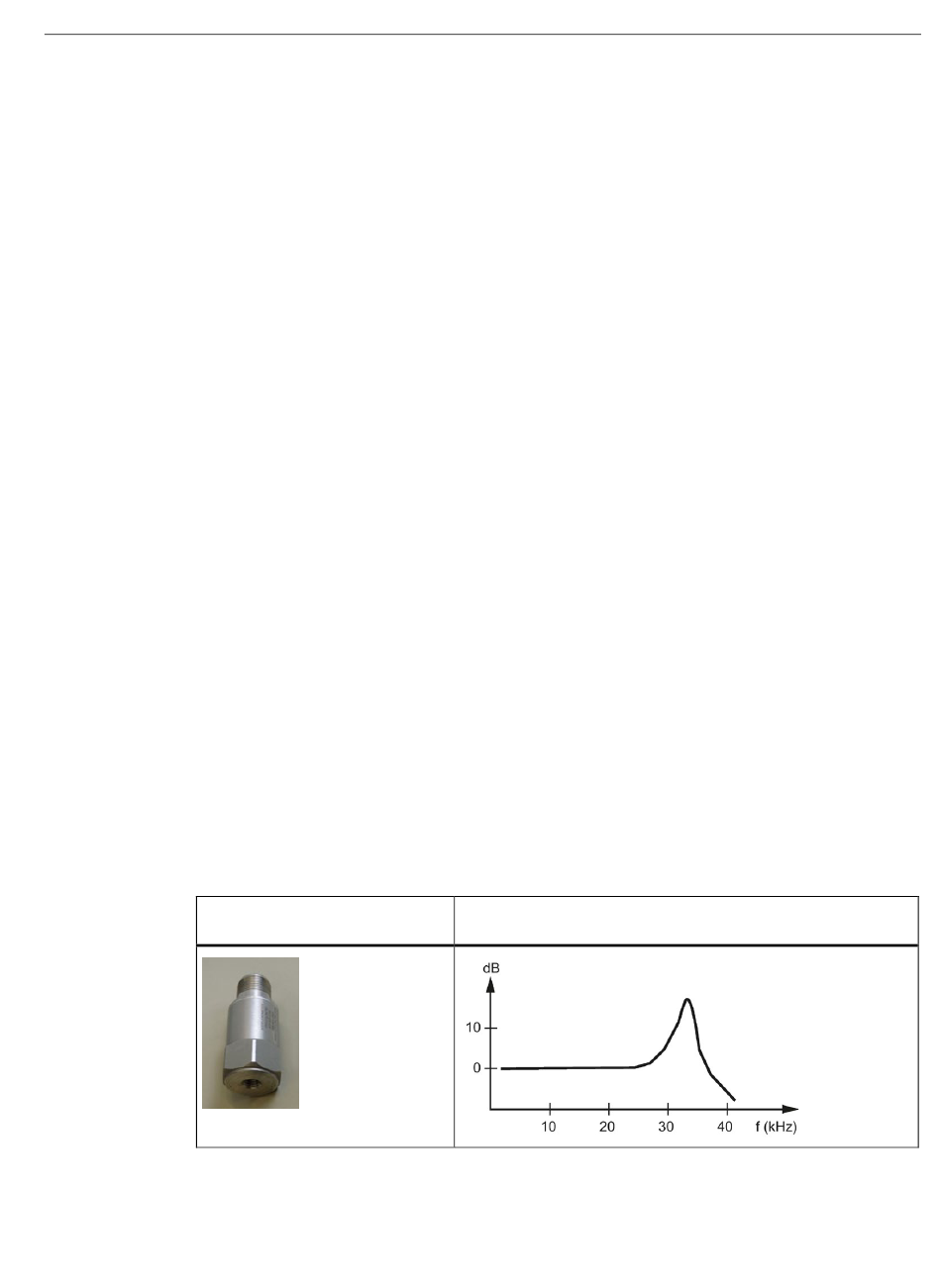

La figure suivante montre un exemple de capteur de fréquence avec réponse de fréquence
typique.
Accéléromètres
SM 1281 Condition Monitoring
Instructions de service, 03/2020, A5E49992180-AG
Bases de la surveillance et du diagnostic de vibrations
Comportement de fréquence typique
(résonnance pour 34 à 36 kHz)
3.3 Mesure des vibrations
19
