Pilz PSEN hs1 Instructions De Service Et De Montage

Betriebs- und Montageanleitung
Installation and Operating Instructions
Instructions de service et de montage

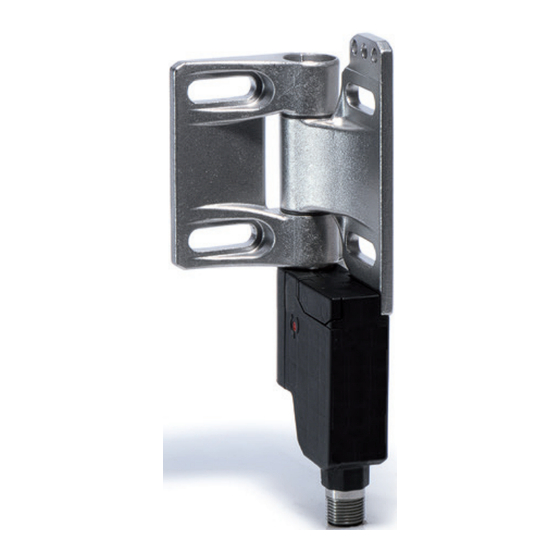

Sicherheits-Schaltscharnier / Safety Hinge Switch / Charnière de sécurité
Typbezeichnung / Type / Désignation du type
DE
Bestimmungsgemäßer Gebrauch
Gemäß geltender Normen ist sicher zu stellen, dass Teile oder
komplette Industriemaschinen bzw. Anlagen durch Öffnen
einer Schutztür schnellstmöglich stillgesetzt werden können.
Des Weiteren müssen gefährliche Bereiche durch trennende
Schutzeinrichtungen, wie Klappen, Türen und Schutzgittern
einen direkten Zugriff oder Zugang verhindern. Zweck der
Vorschriften ist es, Gefahren für Personen oder Schäden an
Maschinen abzuwenden.
Bei der Planung und Installation von trennenden
Schutzeinrichtungen müssen unter anderem folgende
geltenden Normen berücksichtigt werden:
Dok.: 0800000639.doc / Stand : 4 / Ausgabedatum : 11.10.2010 / 2687-10
PSEN hs1
Lieferumfang
- PSEN hs1...
- 2 Stopfen
- 1 Kunststoffscheibe
- 1 Spezialbit
- 1 Schraubendreher
- 1 Betriebs- und
Montageanleitung
Mitgelieferter Spezial Bit
Wird für das Festlegen des
Schaltpunktes, für die Neueinstellung
des Schaltpunktes, sowie den Umbau
von rechts angeschlagene auf links
angeschlagene Türen benötigt.
Passt in handelsübliche
Schraubendreher mit 1/4" Sechskant
Aufnahme.
EN
Intended use
In accordance with applicable standards, it is necessary to
ensure that parts or complete industrial machines or systems
can be shut down as fast as possible by opening a safety gate.
Furthermore, safety guards such as hatches, doors and safety
gates must prevent direct access or entry to hazardous areas.
These standards have been drawn up for the purpose of
averting dangerous situations for persons or damage to
machinery.
The planning and installation of safety guards must take into
account and comply with the following applicable standards:
Delivery specification
- PSEN hs1...
- 2 Caps
- 1 Plastic washer
- 1 Special bit
- 1 Screwdriver
- 1 Installation and Operating
Instructions
Special bit supplied with switch
This bit is required to define the
switching point, to readjust the switching
point and to convert safety gates from
right-hinged to left-hinged.
Fits in any commercially available
screwdriver with 1/4" hexagon socket.
FR
Emploi conforme à l'utilisation prévue
Il faut s'assurer que, conformément aux normes actuellement
en vigueur, des parties de machines industrielles ou
d'installations ou ces machines industrielles et installations,
dans leur ensemble, peuvent être mises hors service le plus
rapidement possible en ouvrant une porte de protection. En
outre, des dispositifs de protection sectionneurs, tels que des
volets, portes et grilles protectrices, doivent empêcher un
accès ou une entrée direct(e) aux zones dangereuses.
L'objectif des directives est de protéger les personnes de tout
danger et d'éviter tout dommage aux machines.
Il faut tenir compte, entre autres, des normes actuellement en
vigueur suivantes lors de la planification et de l'installation de
dispositifs de protection sectionneurs :
Volume de livraison
- PSEN hs1...
- 2 bouchons
- 1 rondelle en matière plastique
- 1 embout spécial
- 1 tournevis
- 1 exemplaire des instructions
de service et de montage
Embout spécial fourni avec la
charnière
Il est nécessaire pour déterminer le point
de commutation, pour procéder à un
nouveau réglage du point de
commutation et pour transformer des
portes d'ouverture à droite en portes
d'ouverture à gauche.
Il convient à tous les tournevis courants
à douille de ¼ po à six pans.
