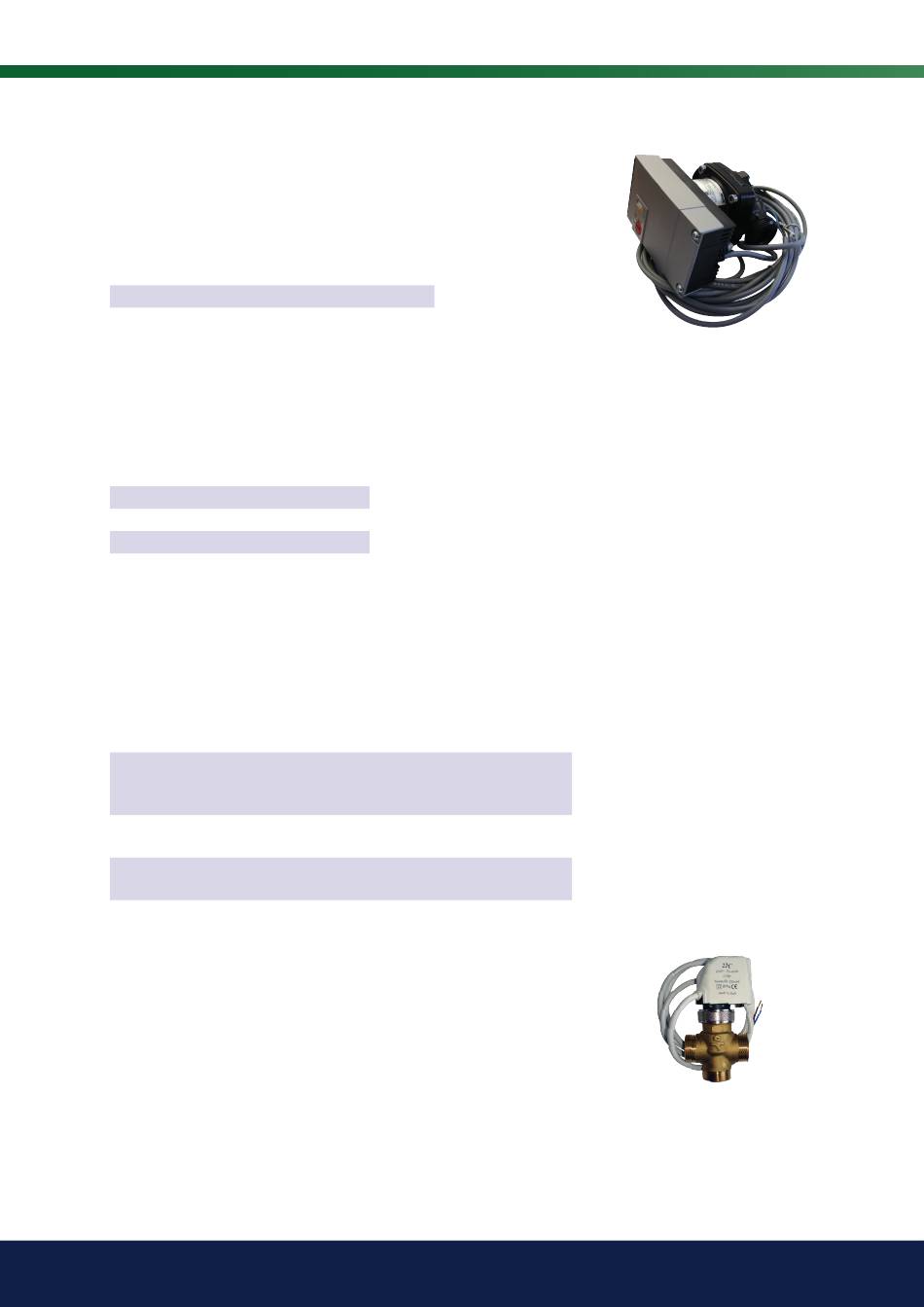

10.2.7.2 Pompe échangeur de chaleur panneaux
solaires (G32) - Wilo Stratos Para
230 V 1N ~
L'échangeur de chaleur est raccordé aux borniers suivants :
(G32) Pompe, carte d'extension X5 :
Notez les couleurs des câbles !
PWM+ :
GND :
Contrôlez le fonctionnement en procédant au test de la pompe dans le menu
«Installateur/Service/Test Relais» dans le système de commande.
10.2.8
Vanne 3 voies solaire ECS (Y30)*
230 V 1N ~
La vanne 3 voies est raccordée aux borniers suivants :
(Y30) Vanne 3 voies, carte d'extension X6 :
Tension de commande :
Phase :
Neutre:
Terre :
10.2.9
Recharge capteur (Y31/G31)*
10.2.9.1 Vanne 3 voies solaire (Y31)
230 V 1N~
REMARQUE : Il est important de connecter la tension de phase à L (pôle 9),
voir le schéma de câblage.
La vanne 3 voies est raccordée aux borniers suivants :
(Y31) Vanne 3 voies, carte d'extension X6 :
Sortie de relais
8 A :
Phase :
Neutre:
La vanne 582581001 (voir l'illustration) ne doit être connectée qu'à la sortie
du relais, X6 pôle 8 et neutre, X6 pôle 11
Le pôle 8 est connecté à un boîtier de connexion externe qui distribue la
tension à la vanne 3 voies solaire (Y31) et la pompe de charge de la recharge
du trou de forage (G31). Reportez-vous au schéma de câblage.
Contrôlez la fonction en procédant au test de la vanne dans le menu
«Installateur/Service/Test Relais» dans le système de commande.
144
CTC EcoLogic L/Famille
blanc
pôle 3
brun
pôle 4
pôle 4
pôle 5
pôle 7
pôle 6
Ouvrir vers
pôle 8 commande également la
trou de
pompe de charge – recharge
forage
trou de forage (G31)
Ouvrir
pôle 9
Ballon
pôle
11
582581001 22 3/4»
