4. - DESCRIPTION DES ELEMENTS

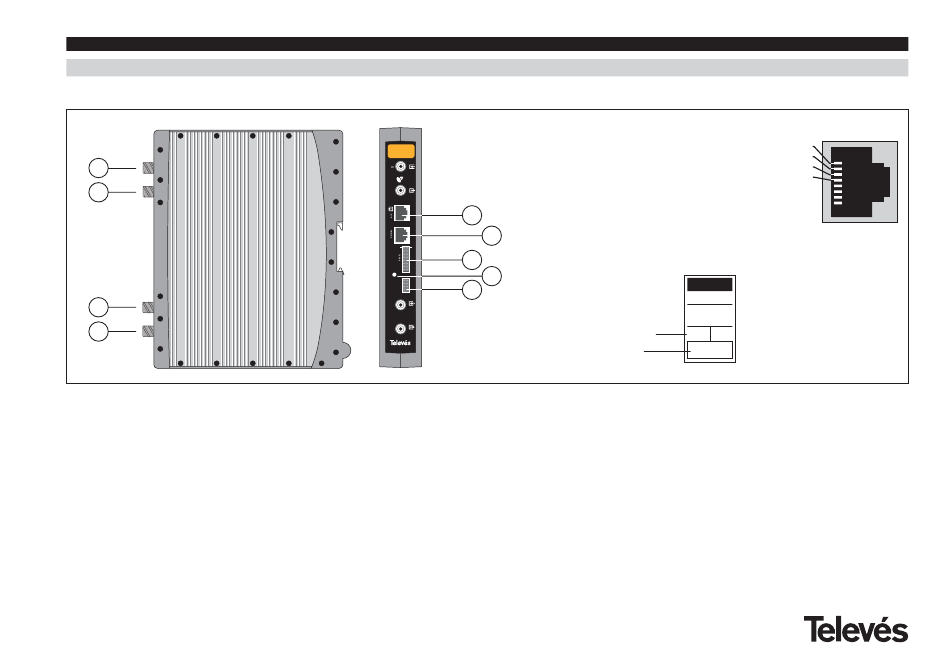

4.1.- SAT-RF

1
2
3
4
Le transmodulateur SAT-RF convertit un
canal TV ou radio (sélectionné par l'utilisa-
teur) parmi ceux présents sur un transpon-
deur satellite (modulation analogique F.M. et
largeur de bande aprox. 27 MHz) en un
canal VHF/ UHF (modulation selon standard
PAL/SECAM et largeur de bande 7/8 MHz).
La sélection des divers paramètres (fréquen-
ce d'entrée, sous-porteuse audio, niveau de
sortie, fréquence de sortie, ...) s'opère grâce
1.- Entrée F.I. + V
2.- Sortie F.I.
SAT-RF
3.- Entrée RF
4.- Sortie RF
5.- Sortie A/V (1)
6.- Connecteur programmateur
5
7.- Entrée alimentation module
8.- Voyant d'allumage
6
9.- Connecteur bus de contrôle
7
8
9
234756
au programmateur réf. 7234, qui se branche
sur le connecteur en façade.
Le transmodulateur SAT-RF possède une
entrée et une sortie FI sur les connecteurs
"F" supérieurs afin de permettre le passage
du signal d'entrée à plusieurs modules et
l'alimentation d'un convertisseur par l'entrée
FI (13V ou 18V). Il peut égalerment générer
un signal 22kHz pour la sélection de l'osci-
llateur du convertisseur.
8
/ 22KHz
LNB
SAT-RF
7310
Référence produit
Indiquer le canal de
Ch
sortie programmé
De plus, il possède un connecteur d'entrée
et sortie RF, permettant le couplage des
canaux pour l'amplification.
SAT-RF
(1)
-
Masse -1
-
Sortie vidéo -2
-
Sortie audio "R" -3
-
Sortie audio "L" -4
-
-5
-
-6
-
-7
-
-8
