8.- NORMES POUR MONTAGE EN RACK (max. 35 QPSK-PAL - 7 sous-racks de 5 unités de hauteur - 8,7")
8.1.- Installation du rack avec ventilation.
Pour aider au renouvellement et à la circula-
tion de l'air à l'intérieur du rack en réduisant
ainsi la température des modules et en amé-
liorant leur rendement, il est recommandé
d'installer 2 unités de ventilation de 25W,
surtout si le rack est exposé à une tempéra-
ture supérieure à 40°C.
Façade
Sous-
racks

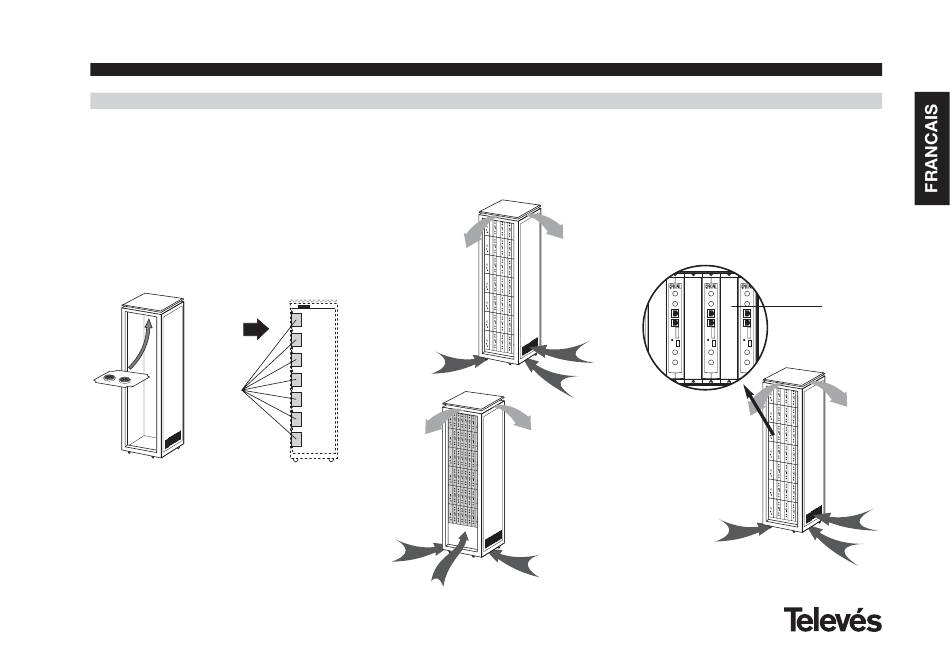

Schéma 1
Ces ventilateurs se placent sur une plaque
vissée sur la partie supérieure du Rack,
schéma 1 et 2, ainsi les ventilateurs
extraient l'air des QPSK-PAL et l'expulsent
par la rainure (3-5 cm) située sur la partie
supérieure du Rack, l'air renouvelé entrant
dans le rack par la partie inférieure, schéma
3.
Schéma 2
Pour le montage des unités en rack ventilé il
est nécessaire d'installer des platines réf.
5073 entre les modules afin de permettre
une bonne ventilation de l'ensemble, sché-
ma 4.
schéma 3
17
SAT-RF
5073
schéma 4
