5. - UTILISATION DU PRODUIT

Pour réaliser la configuration de chaque
module SAT-RF on utilise le programmateur
comme suit:

5.1.- Menu Normal

Brancher le programmateur sur le connec-
teur de programmation en façade du modu-

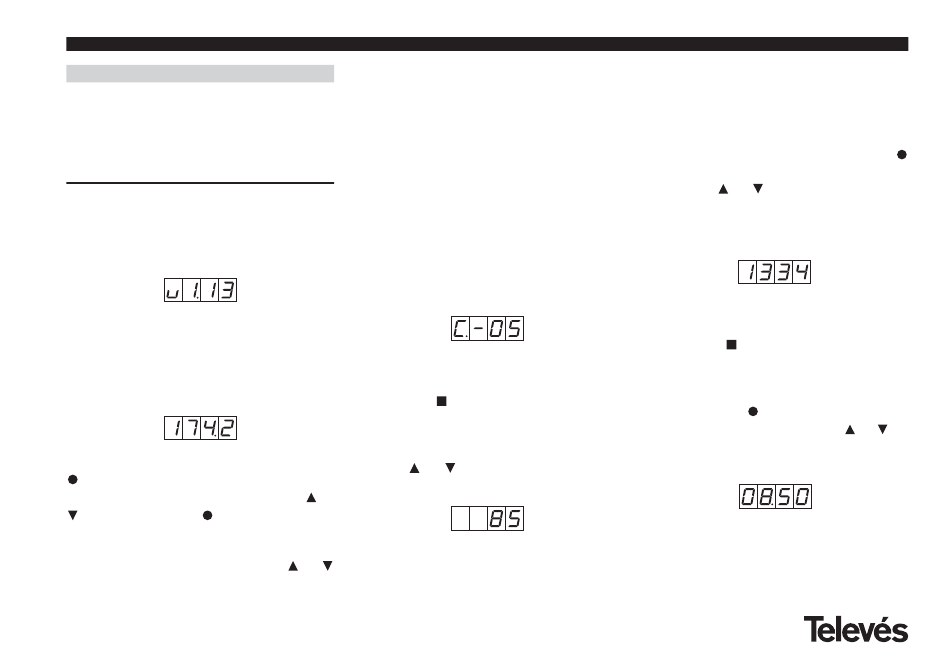

le ("Program."). Tout d'abord apparaîtra la
version du software du produit. Par exemple
la version 1.13:
a.- Canal de sortie
Au bout de quelques secondes apparaîtra le
premier menu, qui est le canal de sortie,
par exemple 174.25 MHz:
Pour modifier la valeur indiquée appuyez sur
, suite à quoi le digit clignotera. Vous pou-
vez alors le modifier avec les touches
. En rappuyant sur le digit suivant est
sélectionné, et peut être à son tour modifié.
Quand le curseur se situe sur la partie déci-
male, en appuyant sur les touches
seules apparaîtront les valeurs permises sui-
vantes:
• .0 => .00 MHz
• .2 => .25 MHz
• .5 => .50 MHz
• .7 => .75 MHz
La marge des valeurs d'entrée permises va
de 46 à 862 MHz.
Il est également possible de sélectionner un
canal de sortie si vous êtes en mode canal
(voir menus étendus). Dans ce cas c'est le
numéro du canal qui apparaîtra, par exem-
ple le canal 5:
b.- Niveau de sortie
Appuyez sur pour accéder à la sélection
du niveau de sortie. Dans ce cas il n'y a
pas de curseur pour la sélection du digit, le
niveau de sortie désiré s'obtient grâce aux
touches et entre 00 (minimum) et 99
(maximum). Par exemple 85:
et
et
12
c.- Fréquence d'entrée
Le menu suivant permet d'introduire la fré-
quence d'entrée. De même que pour le
menu de fréquence de sortie, la touche
permet de sélectionner le digit à modifier, et
les touches et de l'augmenter / dimi-
nuer. La marge des valeurs permises en fré-
quence d'entrée est comprise entre 950 et
2150 MHz. Par exemple pour 1334 MHz:
d.-Sous-porteuse démodulée
Appuyez sur pour passer à l'écran sui-
vant qui permet d'introduire la fréquence
de sous-porteuse audio démodulée. De
même que pour le menu de fréquence de
sortie, la touche permet de sélectionner
le digit à modifier, et les touches
l'augmenter / diminuer. La marge permise
va de 5.00MHz à 8.50MHz:
SAT-RF
et de
