Manuel d'utilisation

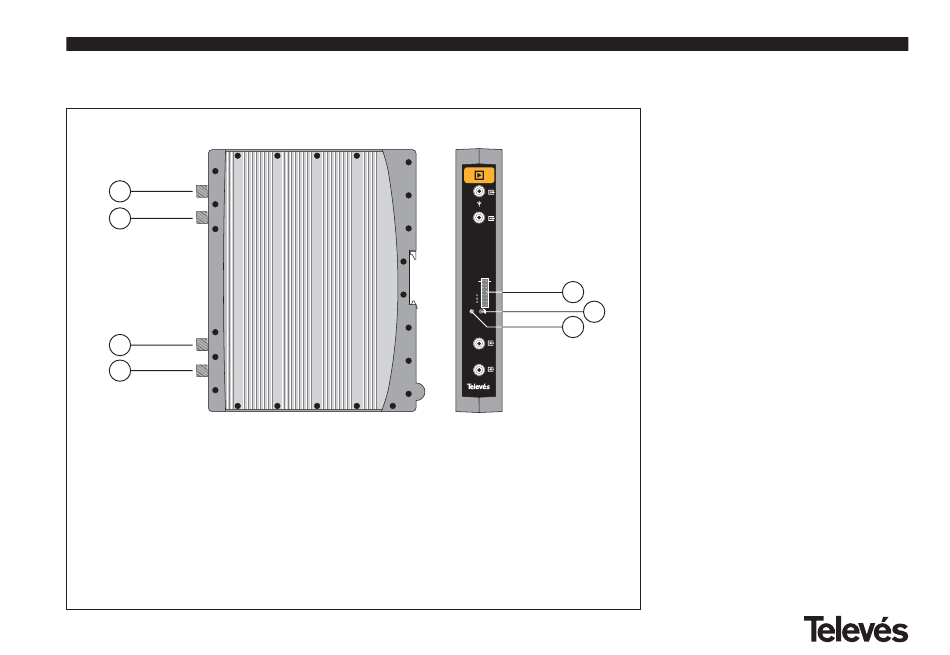

4.3.- Centrale d'amplification

1
2
3
4
1.- Sortie RF
2.- Prise de Test
3.- Entrée RF
4.- Entrée RF
5.- Entrée alimentation module
6.- Atténuateur
7.- Voyant
E T
- (
5
6
7
234632
10
SAT-RF
La centrale amplifie les canaux générés
par les transmodulateurs SAT-RF, couv-
rant la marge de fréquences de 47 à
862 MHz
Elle possède deux connecteurs d'entrée
de signal, permettant le couplage des
canaux fournis par deux systèmes. En
cas d'utilisation d'une seule entrée, il
est recommandé de placer sur l'entrée
restante une charge 75 ohm, réf 4061.
La centrale possède un connecteur de
sortie et une prise de Test (-30dB) situé-
es sur la partie supérieure de la façade.
La centrale est alimentée en 15V, au tra-
vers d'un câble identique à celui utilisé
pour l'alimentation des autres modules
du système.
