Instructions de montage

Avant le début des travaux, lire soigneusement le mode d'em-
ploi et les instructions de montage afin d'acquérir la connais-
sance du produit nécessaire à son montage.
Indications sur le montage et choix de
l'emplacement
2

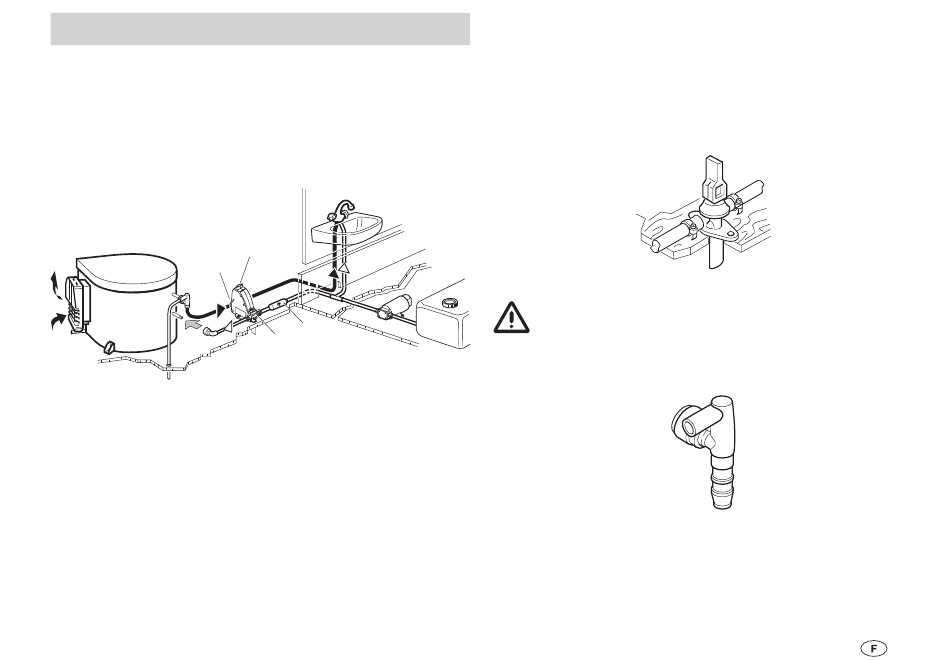

Figure 3 – exemple de montage
1 Commutateur rotatif
2 Bouton-poussoir
3 FrostControl (soupape de sûreté/de vidange)
4 Soupape anti-retour (non fournie)
Le FrostControl doit être monté à proximité immédiate du
chauffe-eau à protéger, sur un endroit du plancher bien acces-
sible pour l'utilisateur. Veiller à ce que le commutateur rotatif (1)
et le bouton-poussoir (2) restent utilisables.
Lors du choix de l'emplacement, veiller à ce que le FrostControl
ne soit pas monté à proximité de sources de chaleur externes
(blocs d'alimentation, par exemple) ou immédiatement à côté
de tuyaux d'air chaud.
1
4
3
Le FrostControl doit être monté dans l'amenée d'eau froide.
Toutes les pompes refoulantes et plongeantes jusqu'à une
pression de 2,8 bar peuvent être utilisées pour le fonctionne-
ment de l'alimentation en eau.
Dans le cas du Boiler, le FrostControl remplace la soupape de
vidange à actionnement manuel.
Figure 4
Pour permettre un écoulement sûr du contenu du
chauffe-eau en cas de risque de gel, une vanne de
ventilation automatique doit être montée sur le branchement
d'eau chaude du chauffe-eau. De série sur tous les appareils
de production d'eau chaude de Truma.
Figure 5
Procéder à la purge directement vers l'extérieur sur un endroit
protégé contre les projections d'eau (le cas échéant poser une
protection contre les projections).
