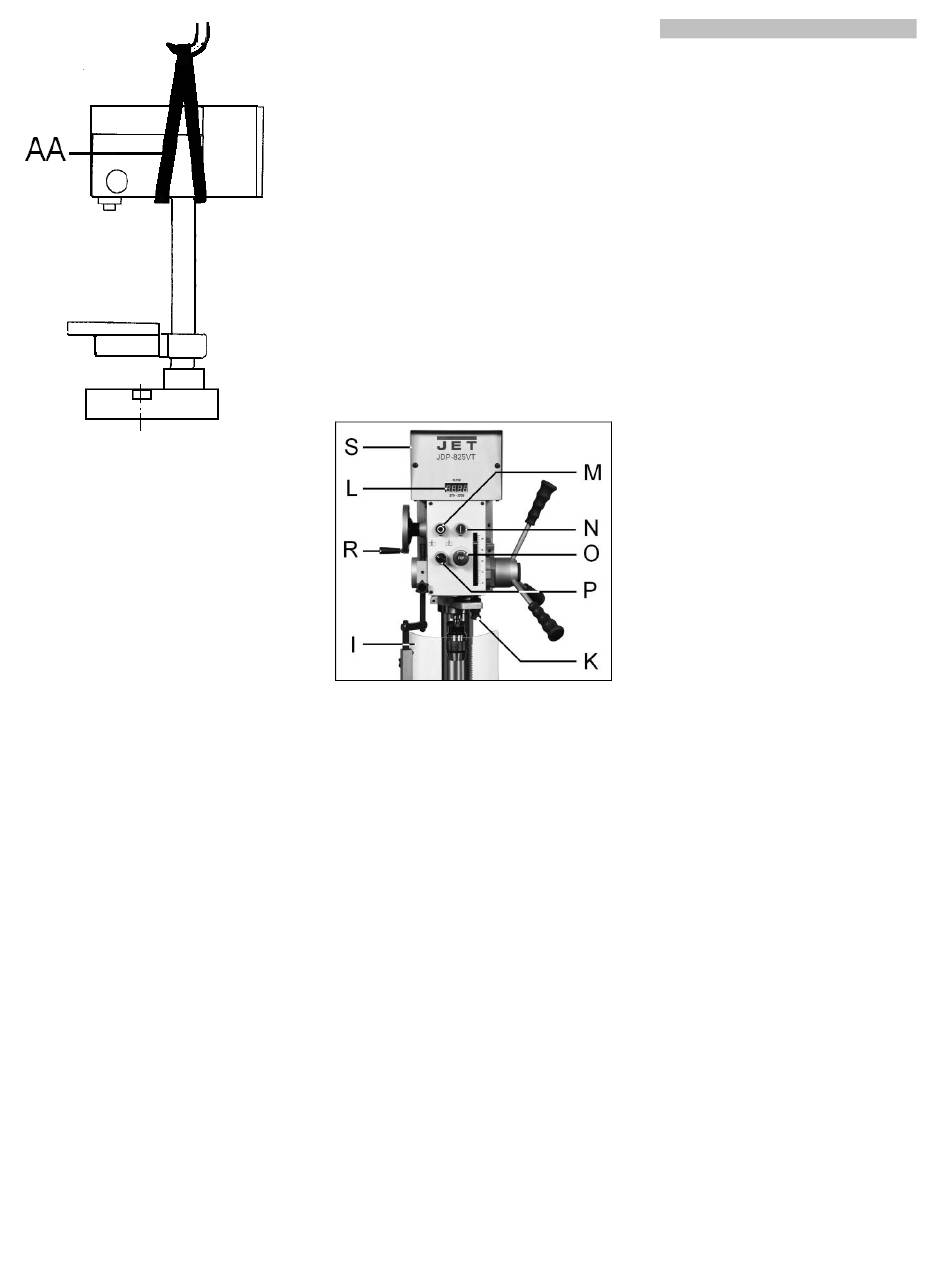

Fig 3
Attention :
La machine est lourde
Veiller à la capacité suffisante et au
parfait état de l'engin de levage. Ne
jamais se placer sous la machine
en suspens.
Poser la machine avec précaution sur
l'établi ou sur le socle.
Utiliser 2 vis de longueur et diamètre
adéquats.
Utiliser un niveau afin de positionner le
bâti horizontalement. Serrer ou
relâcher les vis de montage, au besoin
utiliser des rondelles.
L'exactitude du travail n'est atteinte
que sur une machine posée à plat.
Attention:
Pour garantir la stabilité, l'établi resp.
le socle doit être vissé au sol avec des
vis d'ancrage de longueur et diamètre
adéquats.
5.3 Raccordement au réseau électr.
Le raccordement ainsi que les
rallonges utilisées doivent
correspondre aux règlements en
vigueur.
Le voltage et la fréquence doivent être
conformes aux données inscrites sur
la machine.
Le fusible de secteur électrique doit
avoir 10A.
Pour le raccordement utiliser des
câbles H07RN-F.
Tous travaux de branchement et de
réparation sur l'installation électrique
doivent être exécutés uniquement par
un électricien qualifié.
ATTENTION :
Contrôler le sens de rotation.
S'il n'est pas correct, appuyer sur
l'inverseur de phases de la prise CEE
et le faire pivoter de 180°.
5.4 Mise en exploitation
Avant de mettre la machine en route,
contrôler la fixation correcte des
outils.
Mettre la machine en route avec le
bouton vert (N, Fig 4).
Arrêter la machine avec le bouton
rouge (M).
125 kg!
Le bouton d'arrêt d'urgence (O) arrête
toutes les fonctions de la machine.
Attention :
La machine reste sous tension
Déverrouiller le bouton d'arrêt
d'urgence en le tournant dans le sens
des aiguilles d'une montre.
La vitesse de broche peut être ajustée
avec le sélecteur de vitesse (R).
Attention:
La vitesse de rotation ne peut être
changée que sur la machine en
marche (Variateur-mouvement à
courroie).
Le compte-tour numérique (L) indique
la vitesse de rotation de la broche.
Premier graissage:
Huiler avec un peu de graisse :
- l'engrènement de la broche de
perçage
- la colonne et la crémaillère
Fig 4
6. Fonctionnement de la machine
Ajuster la hauteur de la table et la
profondeur du perçage de manière à
ne pas percer dans la table.
Insérer un bout de bois pour protéger
la table ainsi que le perceur.
S'assurer que la pièce ne pourra pas
être bougée par le perceur. Serrer la
pièce à la table ou se servir d'un étau.
Les rainures en T de la table,
mesurent 12mm
Choisir la vitesse de manière à ce que
le perceur puisse travailler rapidement
et sans interruption.
Une avance de perçage trop minime
risque de faire des traces de brûlure et
d'user prématurément le perceur, une
vitesse de perçage trop élevée peut
stopper le moteur ou briser le perceur.
Nombre de tours conseillé pour un
perceur 10 mm HSS.
Bois:
2000 T/min
Matière plastique: 1500 T/min
Aluminium:
1500 T/min
Laiton:
1500 T/min
Fonte grise:
1000 T/min
Acier (C15):
800 T/min
Acier (C45):
600 T/min
Acier inox:
300 T/min
En général:
Plus le diamètre du perçage est petit,
plus le nombre de tours utilisé est
grand.
Le bois nécessite un nombre de tours
plus élevé que les matières
métalliques.
Percer le métal avec un petit nombre
de tours, si nécessaire utiliser de
l'huile de coupe.
Attention:
Garder les doigts à une distance
suffisante au perceur en rotation, tenir
compte que la pièce ou vos mains
peuvent glisser.
Ne pas enlever les copeaux et les
pièces usinées avant que la machine
ne soit à l'arrêt.
Ne jamais travailler en laissant le
protecteur du mandrin ou de la
courroie ouvert.
Toujours serrer l'étau à la table.
Ne jamais travailler une pièce tenue à
main levée, sans la poser sur la table,
sauf pour les travaux de polissage.
