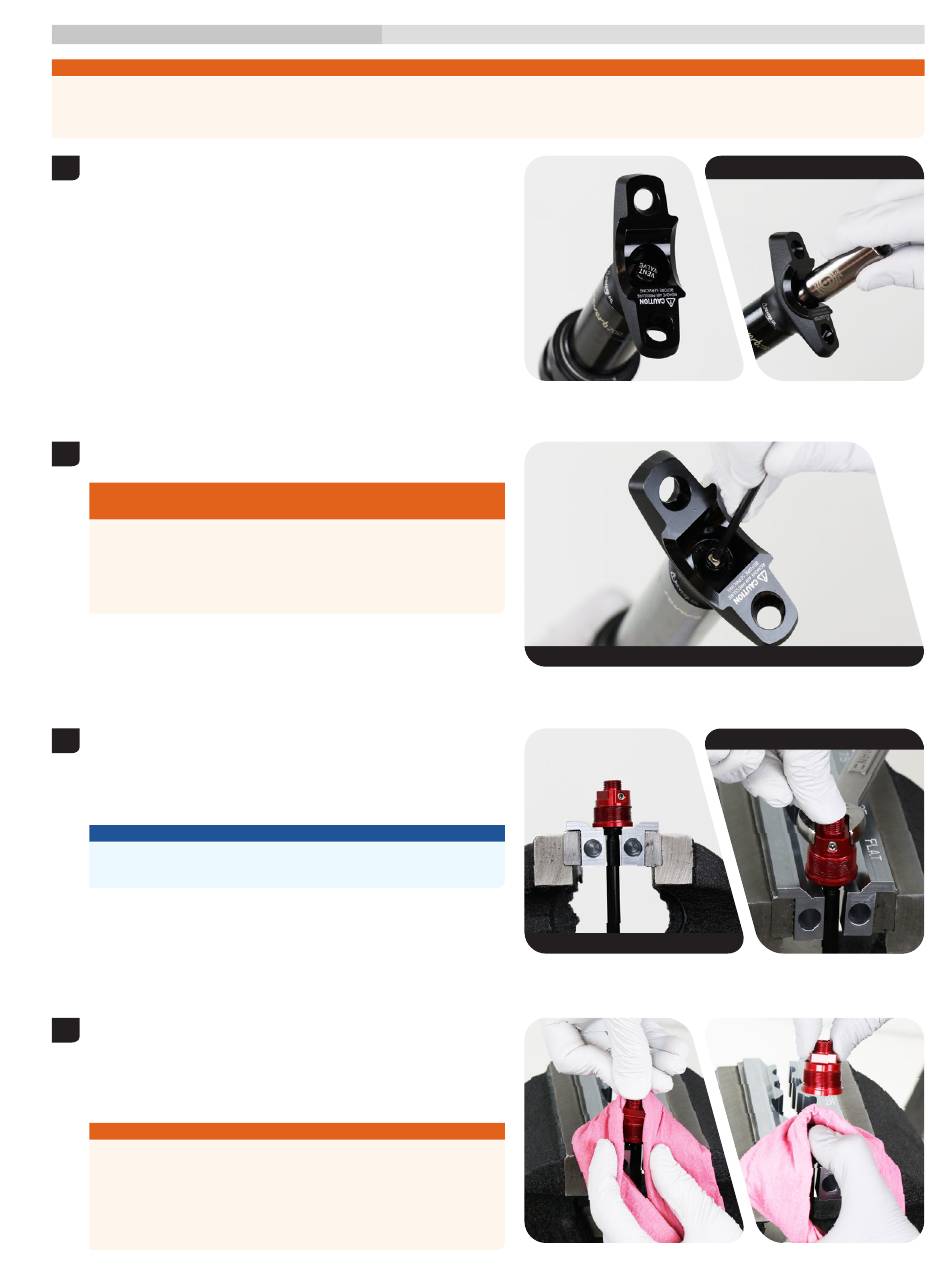

E n t r e t i e n 6 0 0 h e u r e s
La tige de selle doit être dépressurisée avant son démontage. Lors du démontage, il se peut qu'il reste de la pression pneumatique à l'intérieur de
l'unité de la tige supérieure. Éloignez vos yeux et votre visage du boîtier de la valve champignon lors du démontage. Portez toujours des lunettes
de sécurité.
Retirez le capuchon pneumatique.
1
Appuyez sur la valve Schrader pour vider tout l'air contenu dans la
2
cartouche pneumatique.
⚠ AVE RTISSE ME NT – DANGER POUR LES
Vérifiez que la tige de la selle est entièrement dépressurisée avant
de poursuivre l'entretien. Si vous n'effectuez pas cette opération, la
tête d'étanchéité interne et la came interne peuvent être éjectées très
violemment de l'unité de la tige supérieure lors du démontage. Portez
toujours des lunettes de sécurité.
Serrez les bords plats du boîtier de la valve champignon entre les cales
3
d'étau Reverb.
Dévissez de deux tours complets le bouchon de la valve champignon
situé sur le boîtier de la valve champignon. Ne retirez pas le bouchon
de la valve champignon.
Pour éviter d'endommager la came interne, ne la serrez pas entre les
bords plats des cales d'étau Reverb.
Enroulez un chiffon par-dessus le bouchon de la valve champignon.
4
Dévissez lentement à la main le bouchon de la valve champignon.
Retirez lentement le bouchon de la valve champignon situé sur le
boîtier de la valve champignon et recouvrez l'ouverture du boîtier
de la valve champignon avec votre pouce afin d'éviter que la valve
champignon ne sorte ou ne soit éjectée de la came interne.
⚠AVERTISSEMENT – DANGER POUR LES YEUX
S'il reste de la pression pneumatique à l'intérieur de l'unité de la tige
supérieure, vous éviterez que la valve champignon ne soit éjectée
pendant le démontage en posant votre pouce sur le boîtier de la
valve champignon. Si vous recouvrez l'ouverture avec un chiffon,
celui-ci absorbera le liquide hydraulique en cas d'écoulement
pendant le démontage.
D é m o n t a g e d e l a c a m e i n t e r n e
⚠ AVE RTI SS EMEN T – DANGER POUR LES YEUX
YEU X
AVI S
Clé hexagonale ou pointe
Cales d'étau Reverb - PLATES
Démontage de la came interne
9 mm
15 mm
25
