fr

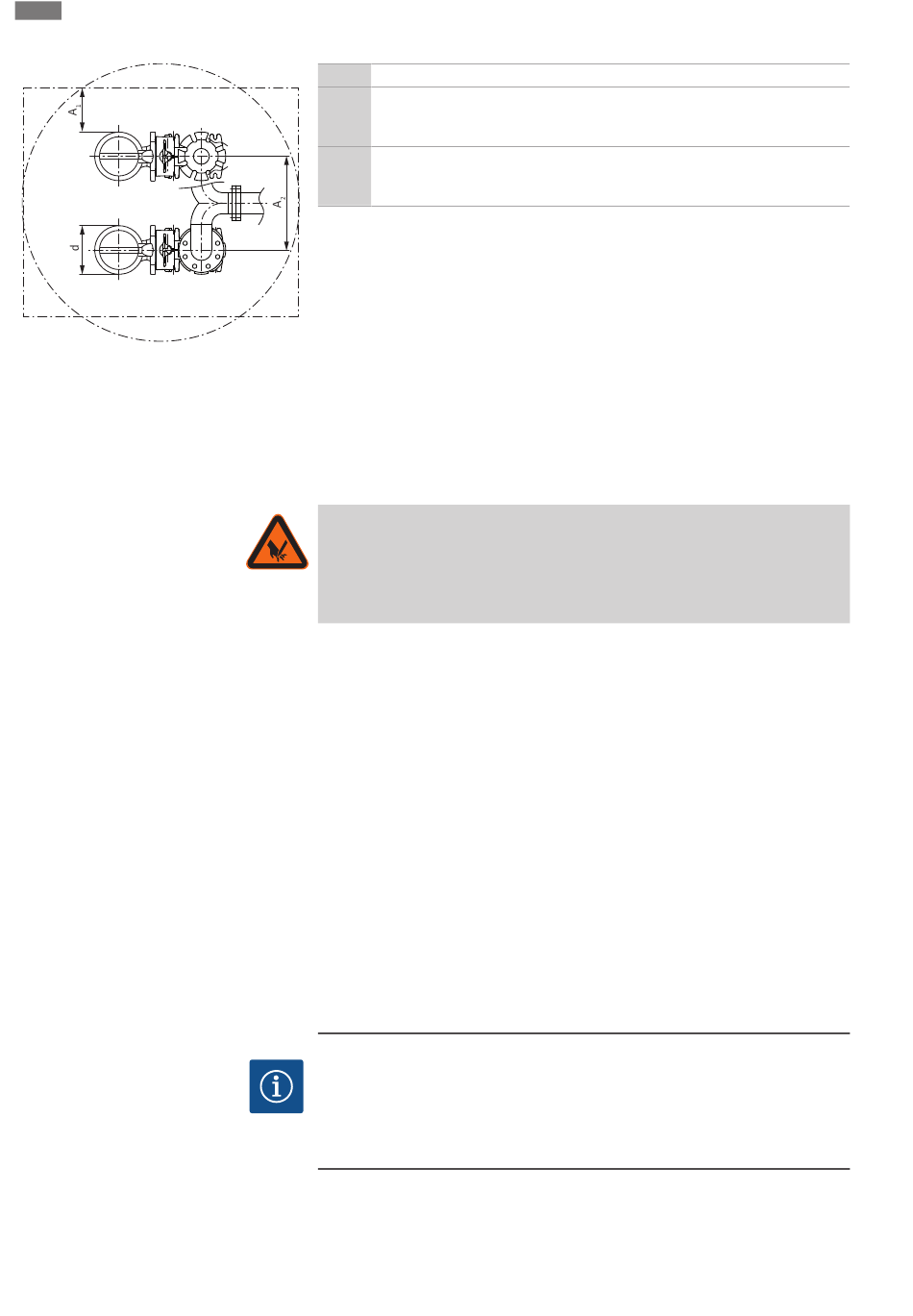

Fig. 3: Distances minimales
6.4.2
Travaux d'entretien
6.4.2.1
Faire tourner la roue.
6.4.2.2
Contrôler l'huile dans la chambre
d'étanchéité.
22
Montage et raccordement électrique
d
Diamètre du corps hydraulique
Distance minimale par rap. au mur :
A
- marche alternée : min. 0,3×d
1
- marche parallèle : min. 1×d
Distance par rap. aux conduites de refoulement :
A
- marche alternée : min. 1,5×d
2
- marche parallèle : min. 2×d
Les travaux d'entretien suivants doivent être effectués avant le montage à l'issue d'une
période de stockage de plus de 6 mois :
ƒ
Faire tourner la roue.
ƒ
Contrôler l'huile dans la chambre d'étanchéité.
AVERTISSEMENT
Arêtes tranchantes au niveau de la roue et de la bride d'aspiration !
La roue et la bride d'aspiration peuvent présenter des arêtes tranchantes. Elles pré-
sentent un risque de coupure des membres ! Il est donc nécessaire de porter des
gants de protection pour éviter tout risque de coupure.
Pompes compactes (bride de refoulement jusqu'à DN 100)
‡
La pompe n'est pas raccordée au réseau électrique.
‡
L'équipement de protection est revêtu.
1. Poser la pompe à l'horizontale sur une surface résistante. AVERTISSE-
MENT ! Risque d'écrasement des mains. S'assurer que la pompe ne peut pas
tomber ou glisser !
2. Saisir la roue lentement et avec précaution par le bas dans le corps hydraulique et la
faire tourner.
Grandes pompes (bride de refoulement à partir de DN 150)
‡
La pompe n'est pas raccordée au réseau électrique.
‡
L'équipement de protection est revêtu.
1. Poser la pompe à la verticale sur une surface résistante. AVERTISSEMENT ! Risque
d'écrasement des mains. S'assurer que la pompe ne peut pas tomber ou glisser !
2. Saisir la bride de refoulement dans le corps hydraulique et faire tourner la roue len-
tement et avec précaution.
AVIS
Pour faciliter le remplissage d'huile, basculer légèrement le moteur.
Pour remplir entièrement d'huile la chambre d'étanchéité, basculer légèrement le
moteur. Durant la procédure de remplissage, protéger le moteur contre les chutes et
les glissements.
WILO SE 2019-10
