Section 3 : Entretien et lubrification
39874
Art.
N
o
de pièce
Description
1
802-288C
Charrue GR8 de 5/8 – 11 x 2
[largeur de 172,7 cm (68 po)] . . . . . . . . . . . . . .7
1
802-288C
Charrue GR8 de 5/8 – 11 x 2
[largeur de 188 cm (74 po)] . . . . . . . . . . . . . . . .8
1
842-274C
Charrue GR8 de 3/4 – 10 x 2 1/2
[largeur de 203,2 cm (80 po)] . . . . . . . . . . . . . .9
2
803-263C
Contre-écrou hexagonal à embase de 5/8 –
11 plaqué [largeur de 172,7 cm (68 po)] . . . . . .7
2
803-263C
Contre-écrou hexagonal à embase de 5/8 –
11 plaqué [largeur de 188 cm (74 po)] . . . . . . .8
2
803-181C
Contre-écrou hexagonal à embase de 3/4 –
10 plaqué [largeur de 203,2 cm (80 po)]. . . . . .9
3
820-554C
Bord tranchant, boulonné sur godet
de 172,7 cm (68 po) . . . . . . . . . . . . . . . . . . . . .1
3
820-552C
Bord tranchant, boulonné sur godet
de 188 cm (74 po). . . . . . . . . . . . . . . . . . . . . . .1
3
820-555C
Bord tranchant, boulonné sur godet
de 203,2 cm (80 po) . . . . . . . . . . . . . . . . . . . . .1
Bord tranchant réversible (en option)

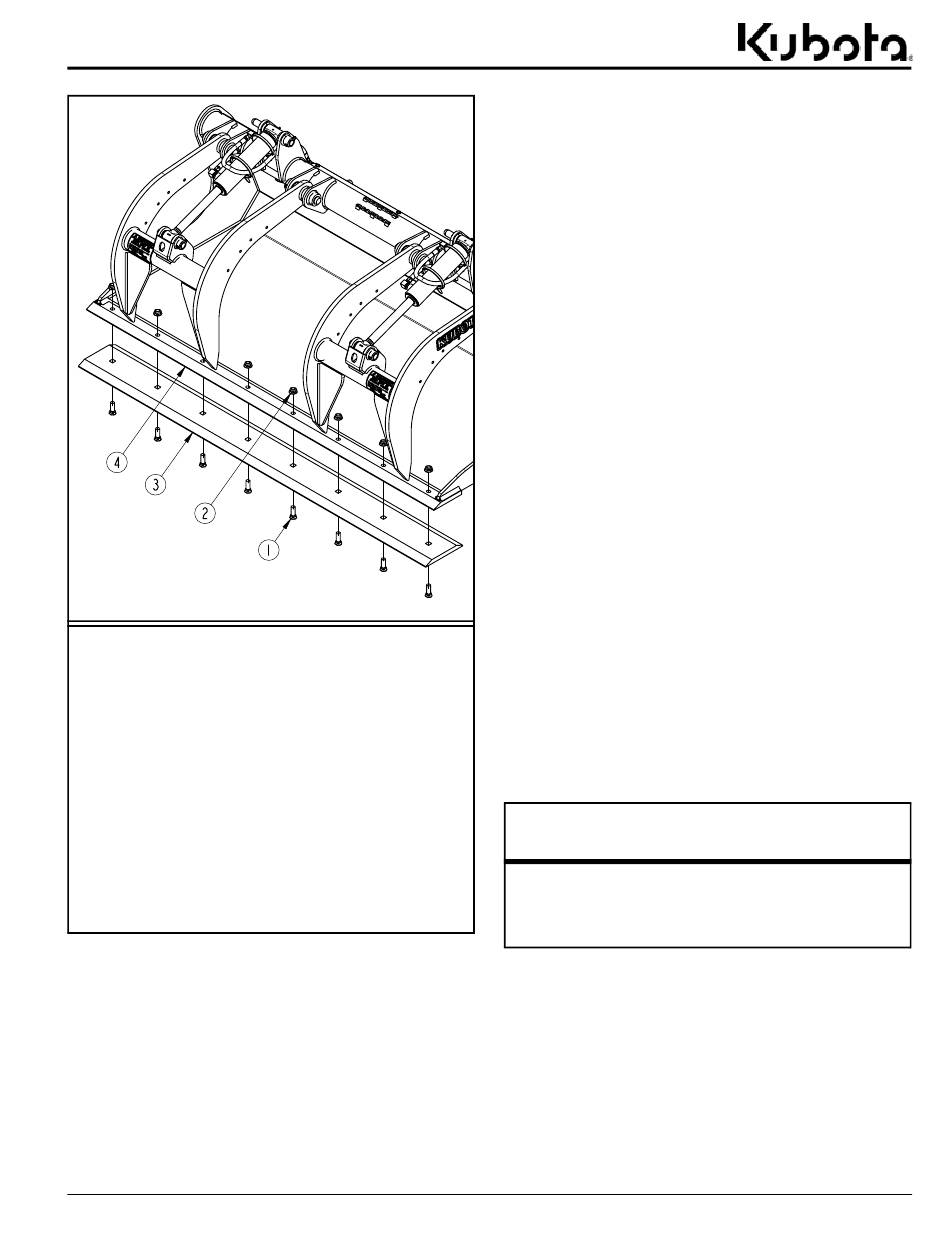

Figure 3-1
Bord tranchant réversible (en option)
Consulter la Figure 3-1 :
Le godet est muni d'un bord tranchant soudé. Un bord tranchant
o
en option (n
3) peut être acheté et boulonné au bord tranchant
actuel pour les applications à utilisation fréquente et pour pro-
longer la durée utile du bord tranchant soudé. Cela peut être fait
au moment de l'achat ou plus tard selon les besoins. Le bord
tranchant en option (n
o
3) peut également être tourné de 180° et
réutilisé pour doubler la durée utile du bord tranchant avant de le
remplacer. Remplacer le bord tranchant en option lorsque ses
deux tranchants sont usés.
17 août 2017
Table des matières
1.
Avant de descendre, arrêter le chargeur à direction différen-
tielle de manière appropriée. Se référer à la rubrique
« Arrêt du chargeur à direction différentielle » à la
page 7.
2.
Retirer les contre-écrous hexagonaux à embase (n
boulons de charrue (n
3.
Vérifier que le bord tranchant et la quincaillerie de montage
ne sont pas usés. Au besoin, remplacer les boulons de
charrue (n
actuels :
•
Si le bord tranchant n'a pas été tourné, le tourner de 180
degrés et le fixer à nouveau au godet avec les boulons de
charrue (n
actuels/nouveaux (n
hexagonaux à embase au couple approprié.
•
Si les deux côtés du bord tranchant (n
bord tranchant et en fixer un nouveau au godet avec les
boulons de charrue (n
à embase (n
écrous hexagonaux à embase au couple approprié.
Entreposage à long terme
Nettoyer, inspecter, entretenir et effectuer les réparations néces-
saires sur le godet à grappin lorsqu'il est entreposé pendant de
longues périodes et à la fin d'une saison de travail. Ceci permet-
tra de s'assurer que l'appareil est prêt à l'emploi sur le terrain la
prochaine fois qu'il est accroché à un tracteur.
1.
Nettoyer toute saleté et graisse qui peut avoir été accumu-
lée sur le godet à grappin. Nettoyer toute saleté compactée,
puis bien laver la surface à l'aide d'un tuyau d'arrosage.
Qté
2.
Inspecter le godet à grappin afin de détecter toute pièce
desserrée, endommagée ou usée; régler ou remplacer au
besoin.
3.
Repeindre les endroits où la peinture est usée ou éraflée
afin de prévenir la rouille. Consulter un concessionnaire
Kubota pour obtenir une peinture de retouche aérosol. La
peinture est également disponible dans des bouteilles de
retouche avec une brosse, en pinte et en gallon US en ajou-
tant les extensions TU, QT ou GL au numéro de pièce
d'aérosol.
N
o
de pièce
821-070C
821-070CTU
821-070CQT
821-070CGL
4.
Remplacer tous les écrans et toutes les étiquettes endom-
magées ou manquantes.
5.
Lubrifier comme indiqué aux « Points de lubrification » à
la page 20.
6.
Enduire les parties exposées des tiges du vérin de graisse
pour les protéger contre la rouille et les piqûres.
7.
Entreposer le godet à grappin sur une surface de niveau
dans un endroit propre et sec. L'entreposage à l'intérieur
permet de réduire l'entretien et augmente la durée utile du
godet à grappin.
8.
Suivre toutes les instructions de décrochage. Se référer à la
rubrique « Désaccouplement du godet à grappin » à la
page 16.
Godet à grappin AP-GB3068, AP-GB3074 et AP-GB3080 380-249MK-FRC
o
1) et le bord tranchant (n
o
1), les contre-écrous (n
o
2) et le bord tranchant
o
1) et les contre-écrous hexagonaux à embase
o
2). Serrer les contre-écrous
o
o
1) et les contre-écrous hexagonaux
o
2) actuels/nouveaux. Serrer les contre-
Peinture de retouche
Description de la pièce
Bombe aérosol à émail noir brillant GP
Bouteille à émail noir brillant GP avec brosse
Pinte d'émail noir brillant GP
Gallon US d'émail noir brillant GP
o
2), les
o
3).
3) sont usés, jeter le
19
