blanc sur l'objectif avec la marque correspondante sur le boîtier de la caméra
conformément à la figure 5-1.
ene021.eps

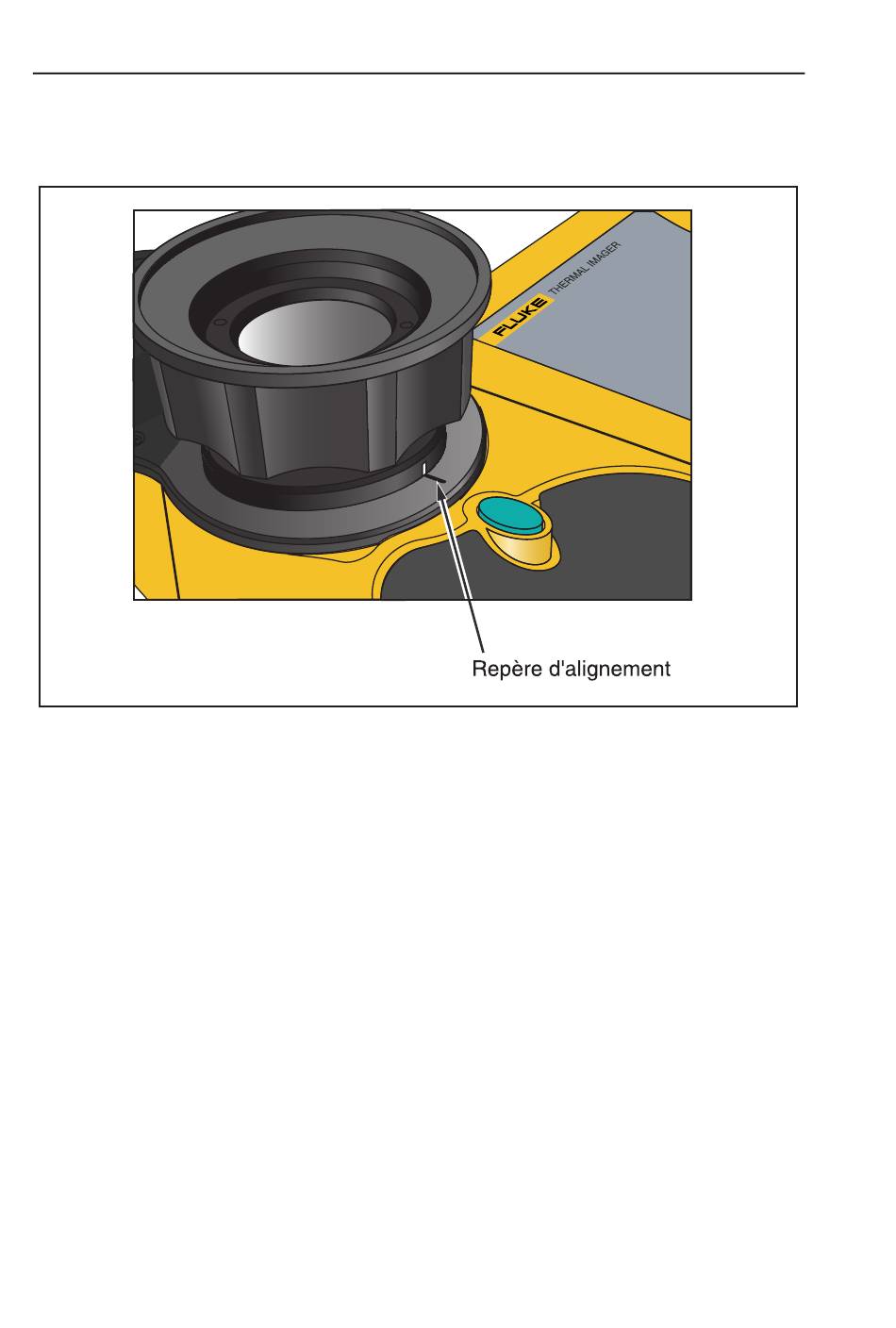

Figure 5-1. Alignement de l'objectif 20 mm
Mise au point
®
Avant de capturer les images avec le module en lumière visible et IR-Fusion
,
il est important de vérifier la mise au point sur l'objet ciblé. Lorsque vous
réglez l'objectif de la lentille infrarouge (IR), si le mélange IR est inférieur à
®
50 %, le niveau de mélange IR-Fusion
passe à 50 % infrarouge et à 50 % en
lumière visible (LV). Après avoir réglé l'objectif sur l'objet ciblé et arrêté la
®
rotation de la lentille IR, le niveau IR-Fusion
revient au réglage défini. Vous
pouvez cibler la partie infrarouge de l'image ; la mise au point de la partie LV
est réglée en usine.
Pour cibler la caméra, retirez le capuchon de l'objectif IR, pointez l'objectif
vers la cible et réglez manuellement la lentille infrarouge avec le doigt.
Assurez la mise au point en alignant les bords des images IR et LV.
