1419996-9005 TUBE DE DOSSIER 480 MM STD.
11
1
1420465-9005 TUBE DE DOSSIER 540 MM STD.
12
1
12
1
-
1
-
1
-
1
-
2
-
2
16.1.1 Echanger le tube de dossier
16.1.2 Echanger le dispositif de réglage de dossier (pas pour Euro)
98
G00107
RONDELLE 8,4 X 17 X 1,6
DOUILLE RD. 12 X 1.8 X 23
1420444
POIGNEE ETOILE M8 CPL.
1422062
SANGLE DE DOSSIER 480 MM
1422063
SANGLE DE DOSSIER 540 MM
1422845
CEINTURE DE MAINTIEN AVEC FERMETURE A DECLIC
CPL.
1422869
CEINTURE DE MAINTIEN AVEC FERMETURE
AUTOAGRIPPANTE CPL.
1422848
HARNAIS
VIS A TOLE A TETE CONIQUE ET A EMPREINTE
CRUCIFORME 4,8 X 22
ROSACE EN MATIERE PLASTIQUE
●

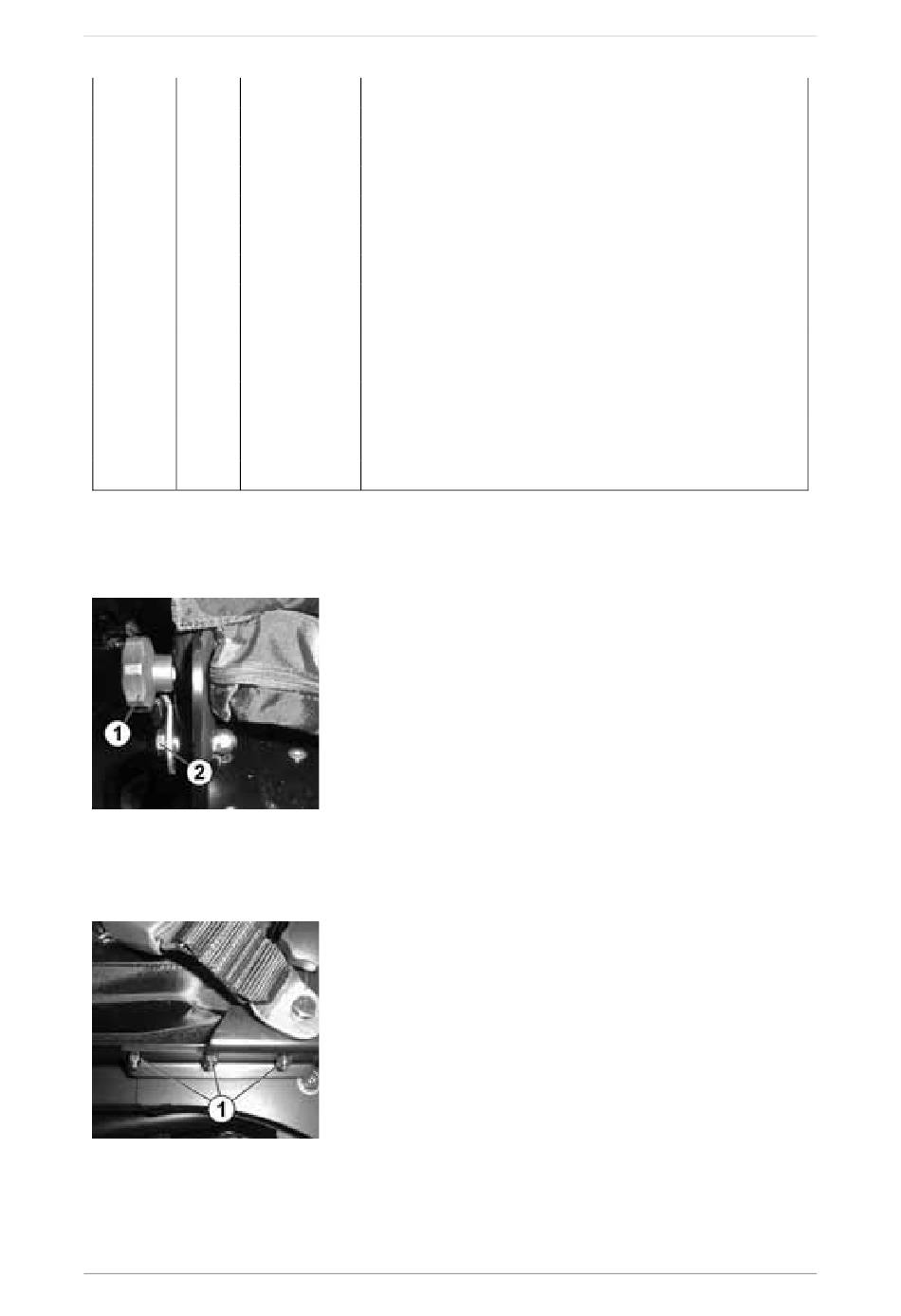

Enlever la sangle de dossier.
●
Desserrer des deux côtés le volant à main (1) et le boulon
à tête hexagonale (2).
●
Enlever le tube de dossier par le haut et l'échanger.
●
Enlever le tube de dossier (voir p. 98, chap. 16.1.1).
●
Dévisser les écrous hexagonaux (1)
●
Enlever les vis à six pans creux par le haut.
●
Enlever le réglage de dossier et l'échanger.
Le montage s'effectue dans l'ordre inverse.
®
