MANUEL DE MAINTENANCE
10
1
11
8
12
1
13
1
1420488-0002 ARBRE DE FERRURE
14
2
15
1
1421713-0003 ARBRE DE ROUE A MAIN
16
1
16
1
17
1
1420476-9005 LOGEMENT DE FERRURE D
18
1
1420477-9005 LOGEMENT DE FERRURE G

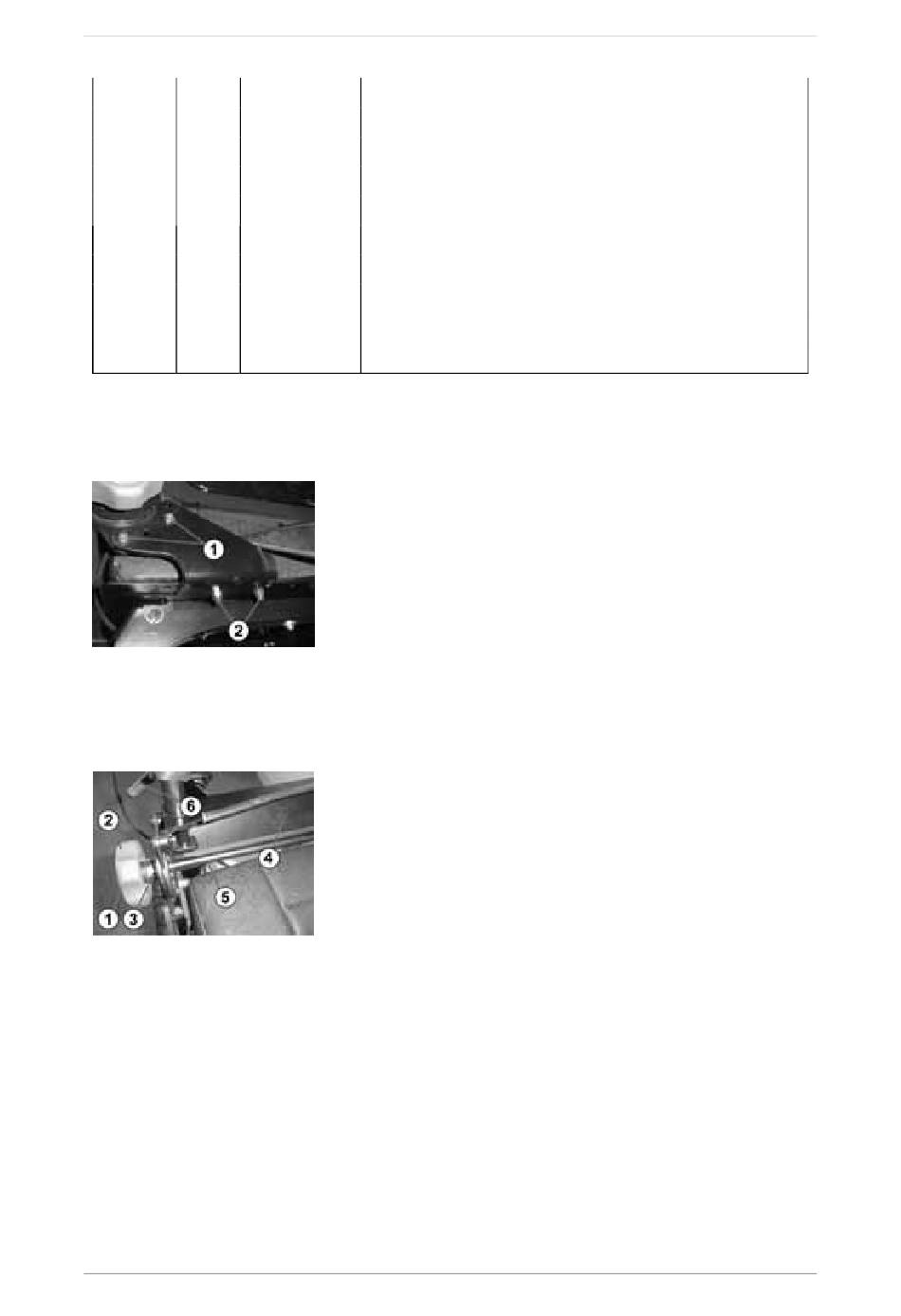

16.2.1 Echanger le logement de ferrure

16.2.2 Echanger le logement de dossier et le tube de connexion

100
G00103
RONDELLE 4.3 X 9 X 0,8
G00107
RONDELLE 8,4 X 17 X 1,6
G10103
RONDELLE 8,4 X 25 X 2
1419980
FERRURE DE SIEGE
1420491
TUBE DE CONNEXION 480 MM
142049
TUBE DE CONNEXION 430 MM
Desserrer les vis à six pans creux (1) et les écrous.
Dévisser les vis à six pans creux (2)
Enlever le logement de ferrure et l'échanger.
Desserrer le levier de serrage (6) et retirer le tube de
dossier.
Dévisser le réflecteur (1).
Dévisser le volant à main (2).
Retirer l'arbre de volant à main, voire l'arbre de ferrure par
le côté.
Dévisser les ferrures du siège (3).
Enlever le logement de dossier (4), voire le tube de
connexion (5) et l'échanger.
Le montage s'effectue dans l'ordre inverse.
®
Invacare
- STORM
3
