10.3.1 Echanger le moteur pour le basculement d'assise électrique
10.3.2 Echanger le moteur électrique du lifter
PRUDENCE : Danger d'écrasement !
Lors du démontage du moteur du lift, le ressort pneumatique pousse le système
vers le haut. Il existe un risque de blessure pour les mains !
● Veillez à ce que vos mains ne soient pas coincées.
3
●
Monter le lifter (voir p. 67, chap. 12.1.2).
●
Enlever l'habillage de batterie (voir p. 66, chap. 12.1.1).
●
Débrancher les raccords à fiche du CLAM.
●
Desserrer les raccords de câbles (utilisables plusieurs
fois).
●

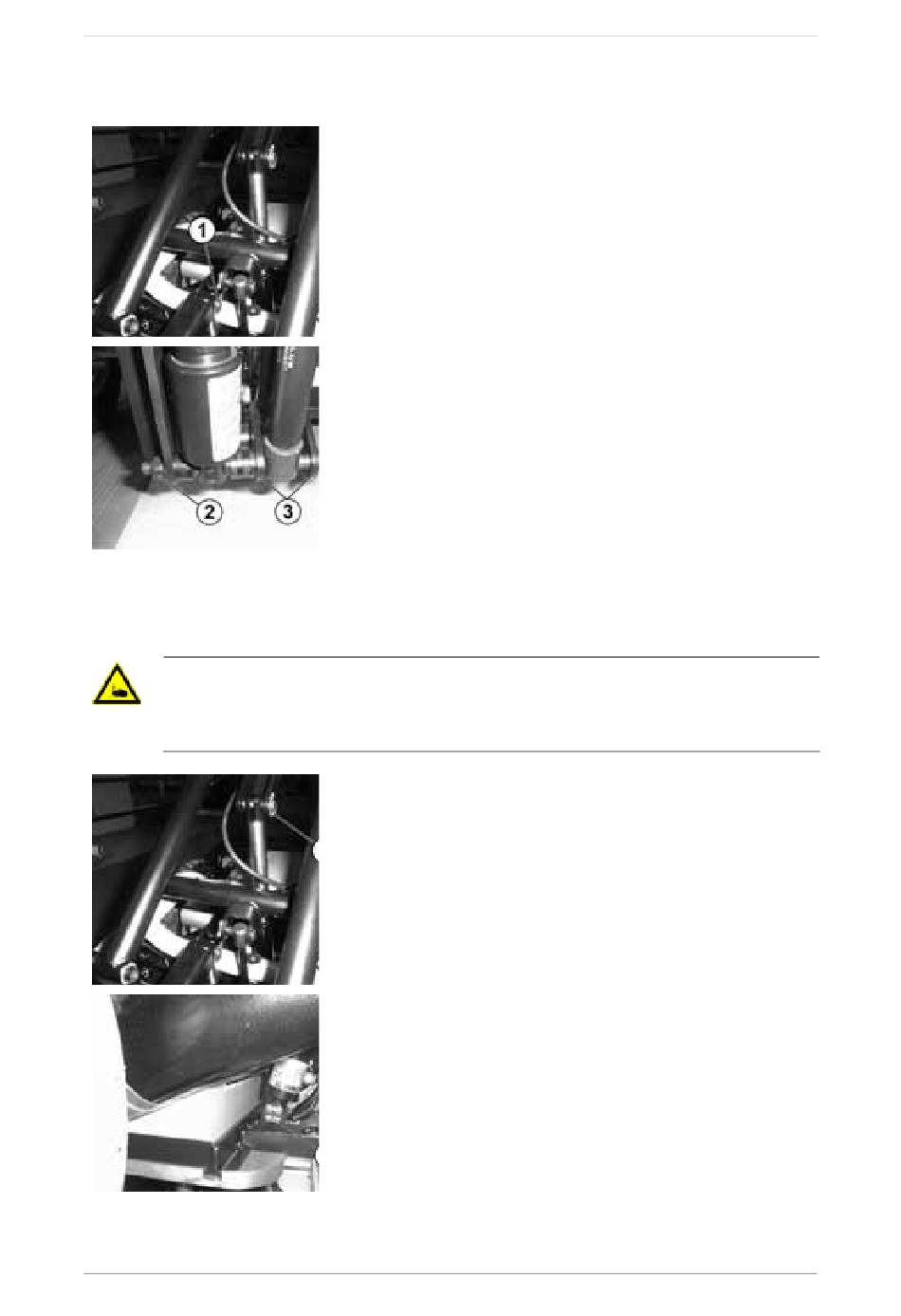

Enlever la rondelle d'arrêt (1) en faisant pression de levier
avec un tournevis.
●
Expulser le boulon.
●
Dévisser l'écrou hexagonal (2)
●
Retirer la vis à six pans creux et l'écarteur (3).
●
Enlever et échanger le moteur de basculement d'assise.
Le montage s'effectue dans l'ordre inverse.
●
Si nécessaire, monter le lifter (voir p. 67, chap. 12.1.2).
●
Desserrer les serre-câbles et retirer les raccords à fiche du
CLAM.
●
Enlever la rondelle d'arrêt (1) en faisant pression de levier
avec un tournevis.
●
Expulser le boulon.
●
Enlever la rondelle d'arrêt (2) en faisant pression de levier
avec un tournevis.
●
Expulser le boulon.
●
Enlever le moteur du lifter vers la gauche en bas.
Le montage s'effectue dans l'ordre inverse.
