MANUEL DE MAINTENANCE

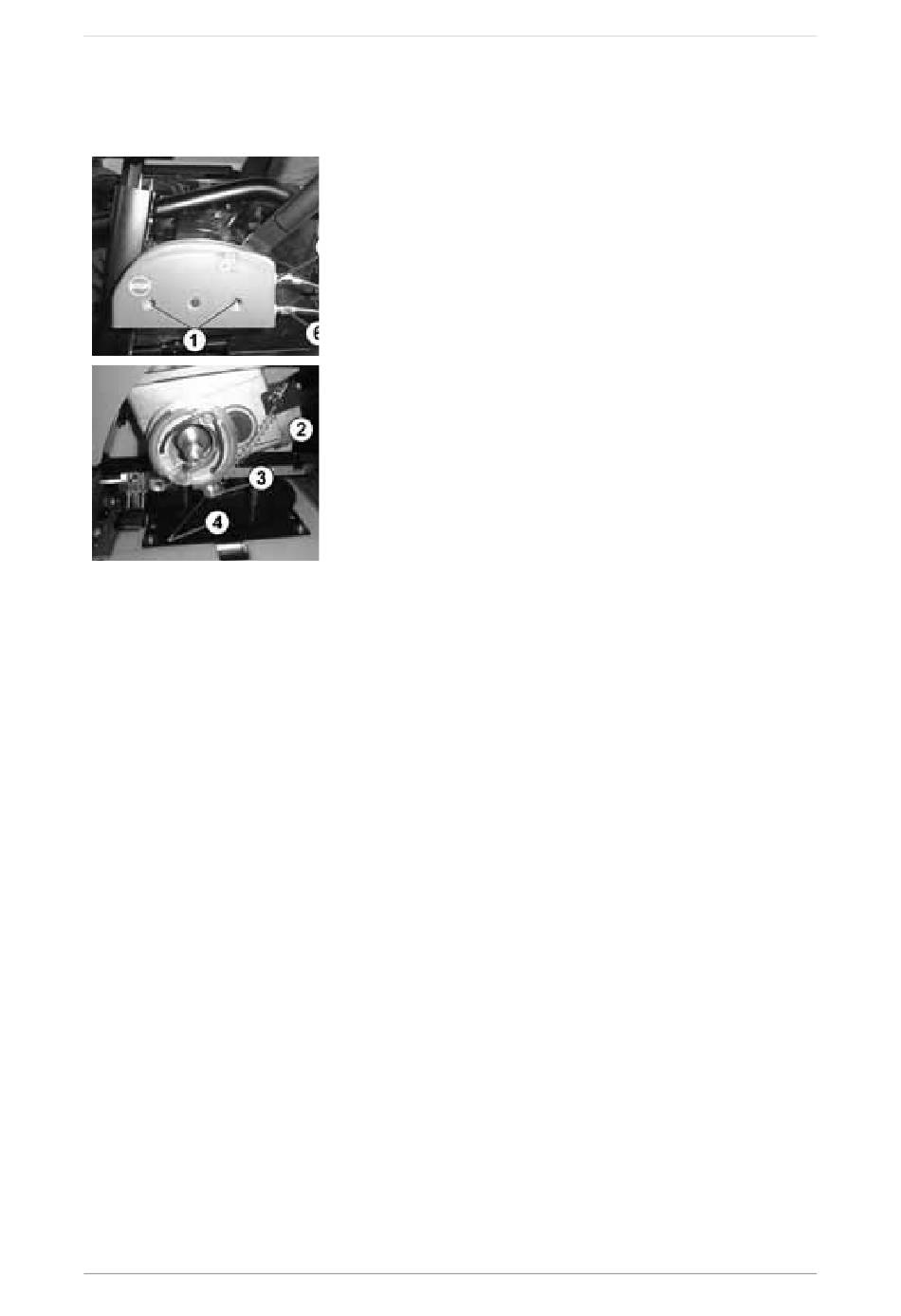

10.6.1 Echanger le frein d'immobilisation / câble Bowden
56
Démonter la roue motrice du côté où le levier de frein se
trouve (voir p. 63, chap. 11.2.1).
Desserrer la vis de serrage (3) au plateau de frein.
Couper le cache terminal (4) du câble Bowden intérieur
avec une pince coupante de côté.
Démonter le câble Bowden intérieur et le retirer du carter
de frein (enlever le ressort).
Dévisser les deux vis à empreinte cruciforme (1) du carter
de frein.
Enlever le carter de frein.
Lors du montage, enfiler le câble Bowden intérieur de ma-
nière à ce qu'il soit introduit, centré sur le rouleau, dans les
gaines de câble Bowden.
Introduire le câble Bowden intérieur au travers des res-
sorts (2) dans la vis de serrage (3).
Précontraindre le levier de serrage.
Emboîter le cache terminal (4) et le serrer avec la pince
coupante.
Régler le frein en desserrant le contre-écrou (5) et régler
les vis de réglage (6) au carter de frein.
®
Invacare
- STORM
3
