Remplacement de la courroie polytrapézoïdale du ventilateur/de l'alternateur (moteurs
4045, 6068 et 6090)

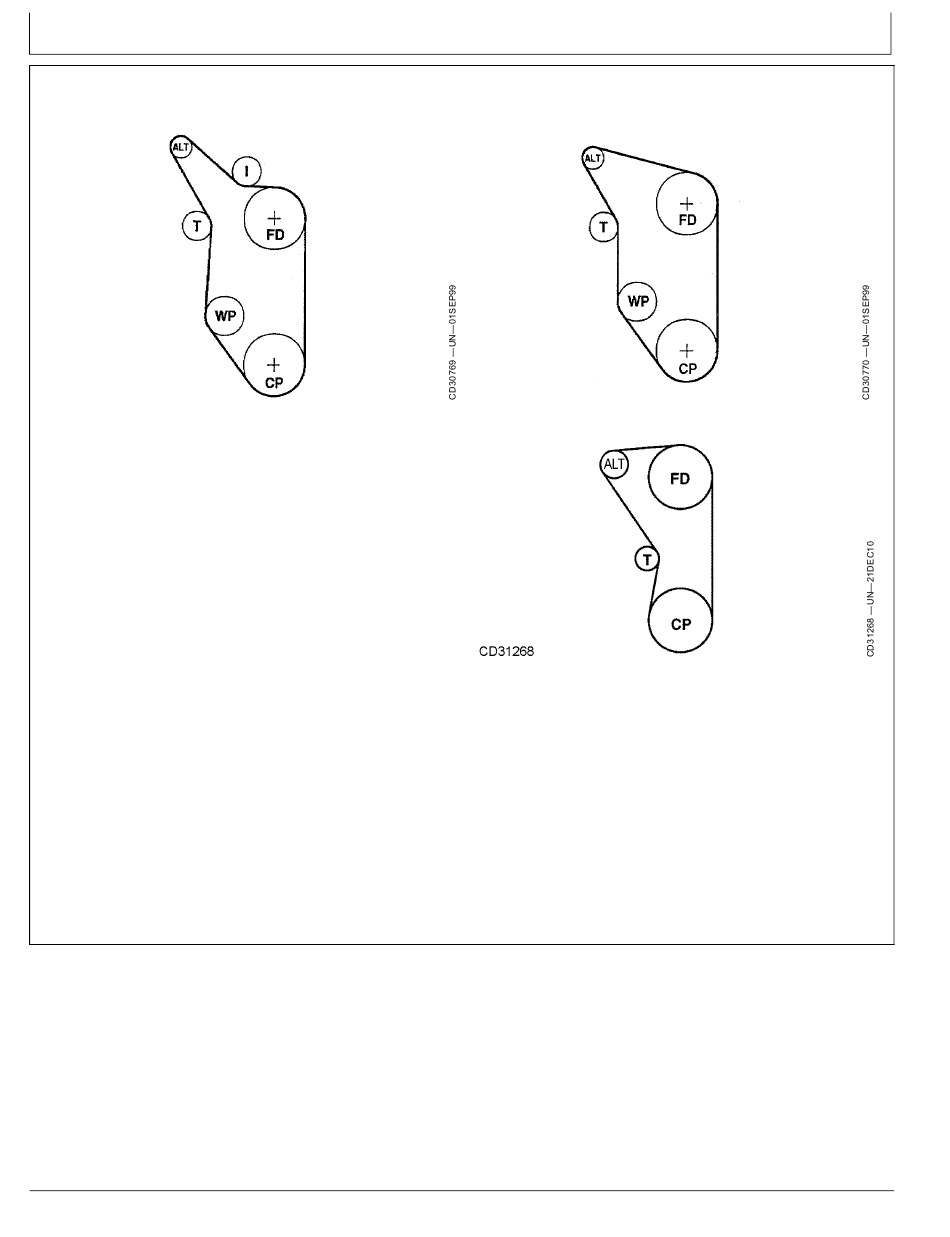

Pose de la courroie du ventilateur/de l'alternateur sur moteurs 4045
NOTE: Déposer la courroie et examiner les poulies
et les roulements. Les tourner à la main et
prêter attention aux résistances ou aux bruits
anormaux. Si les poulies ou les roulements doivent
être remplacés, consulter le concessionnaire
John Deere ou le distributeur.
Voir Contrôle de la courroie à la section 35 pour
déterminer si la courroie doit être remplacée.
1. Vérifier que les courroies ne sont ni fendillées ni
effilochées ni étirées. Les remplacer si nécessaire.
2. Moteurs avec tendeur de courroie automatique:
relâcher la courroie au moyen d'un levier et d'une clé
à douille placée sur le bras de tension.
Moteurs avec tendeur de courroie manuel: desserrer
les vis de fixation de l'alternateur.
3. Déposer la courroie polytrapézoïdale des poulies et
la mettre au rebut.
4. Installer la courroie neuve, veiller à ce que la courroie
soit bien en place dans toutes les gorges de la
poulie. Pour le cheminement de la courroie, voir les
illustrations.
5. Tendre la courroie (voir Contrôle de la courroie à la
section 35).
Entretien/Selon le besoin
Pose de la courroie du ventilateur/de l'alternateur sur moteurs 6068
Pose de la courroie du ventilateur/de l'alternateur sur moteurs 6090
ALT— Alternateur
CP—Poulie de vilebrequin
FD—Entraînement du
ventilateur
6. Démarrer le moteur et contrôler l'alignement de la
courroie.
45­6
206/311
I— Poulie de tension
T— Tendeur
WP—Pompe à eau
CD03523,00002D0 ­28­20DEC10­1/1
