Régler la protection différentielle du groupe
4.2.2.4.
Le réglage du dispositif différentiel du groupe électrogène est assuré à l'aide d'un relais différentiel monté à proximité du coffret de
commande (de type A / AC ou B selon les groupes électrogènes). Il nécessite le réglage de deux paramètres par rapport au dispositif
aval (circuit terminal) :
- Le seuil d'intensité: le relais différentiel du groupe électrogène doit avoir une sensibilité trois fois plus importante que celle du
circuit terminal.
- La temporisation : le temps de coupure du relais différentiel du groupe électrogène doit etre plus long que celui du circuit
terminal.
- Relais différentiel de type A / AC :
Utilisation :
Relais différentiel pour lequel le fonctionnement est assuré :
•
pour des courants différentiels alternatifs sinusoïdaux ;
• pour des courants différentiels continus pulsés ;
• pour des courants différentiels continus pulsés avec une composante continue de 0,006 A avec ou sans contrôle de
l'angle de phase, indépendamment de la polarité.
Réglage :

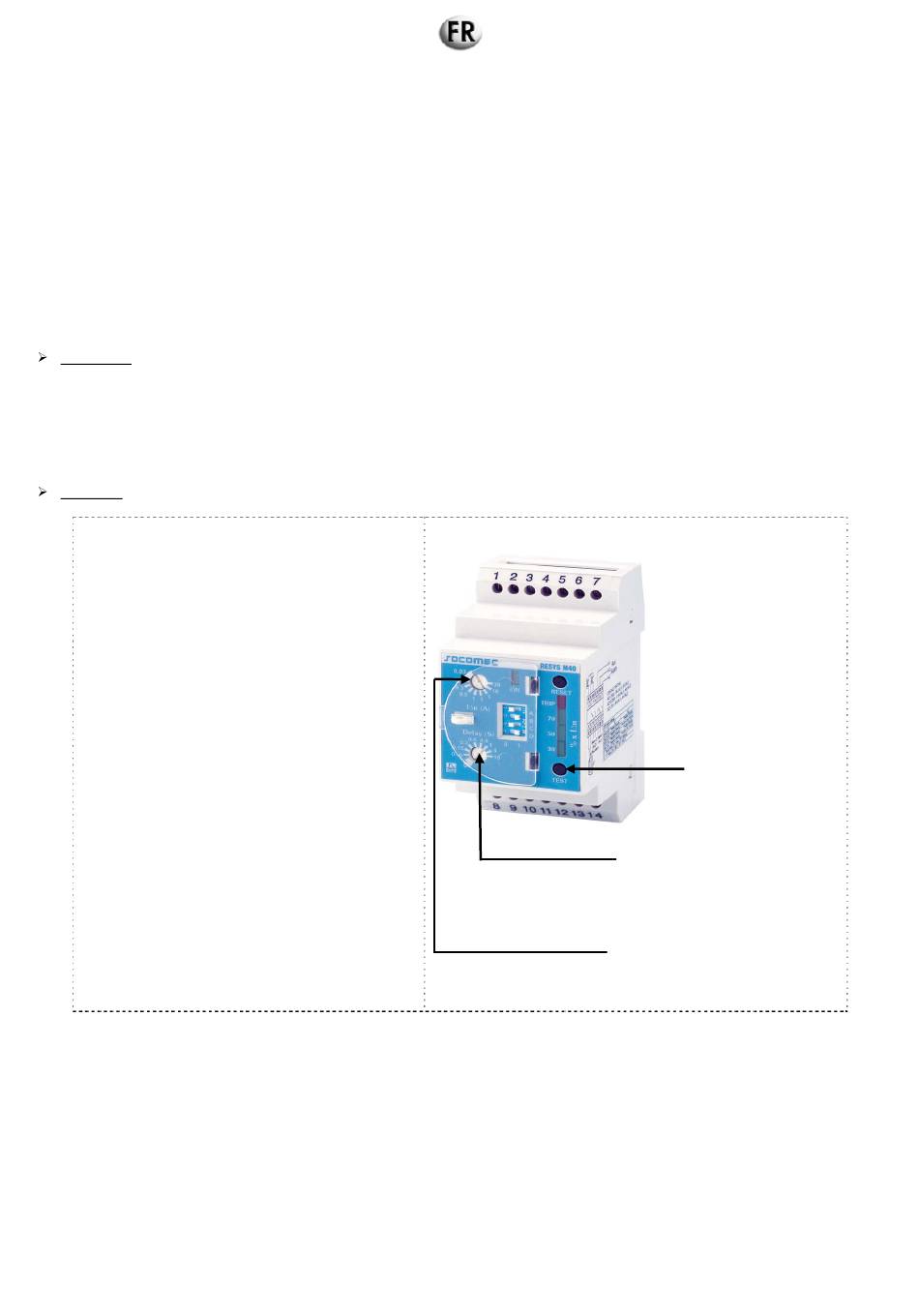

1. Régler le potentiomètre du seuil d'intensité
(1) sur 0,03 A (30 mA) à l'aide d'un
tournevis.
2. Régler le potentiomètre de temporisation (2)
sur 0s (instantané) à l'aide d'un tournevis.
3. Réaliser un test du dispositif différentiel à
l'aide du bouton « Test » du relais (3).
41/311
Bouton Test
(3)
Potentiomètre de réglage de la
temporisation
(2)
Potentiomètre de réglage
du seuil d'intensité
(1)
