LEROY-SOMER
4.5.1 - Vérification du bobinage
On peut contrôler l'isolation du bobinage en
pratiquant un essai diélectrique. Dans ce
cas, il faut impérativement déconnecter
toutes les liaisons du régulateur.
ATTENTION
Les dommages causés au régulateur
dans de telles conditions ne sont pas
couverts par notre garantie.

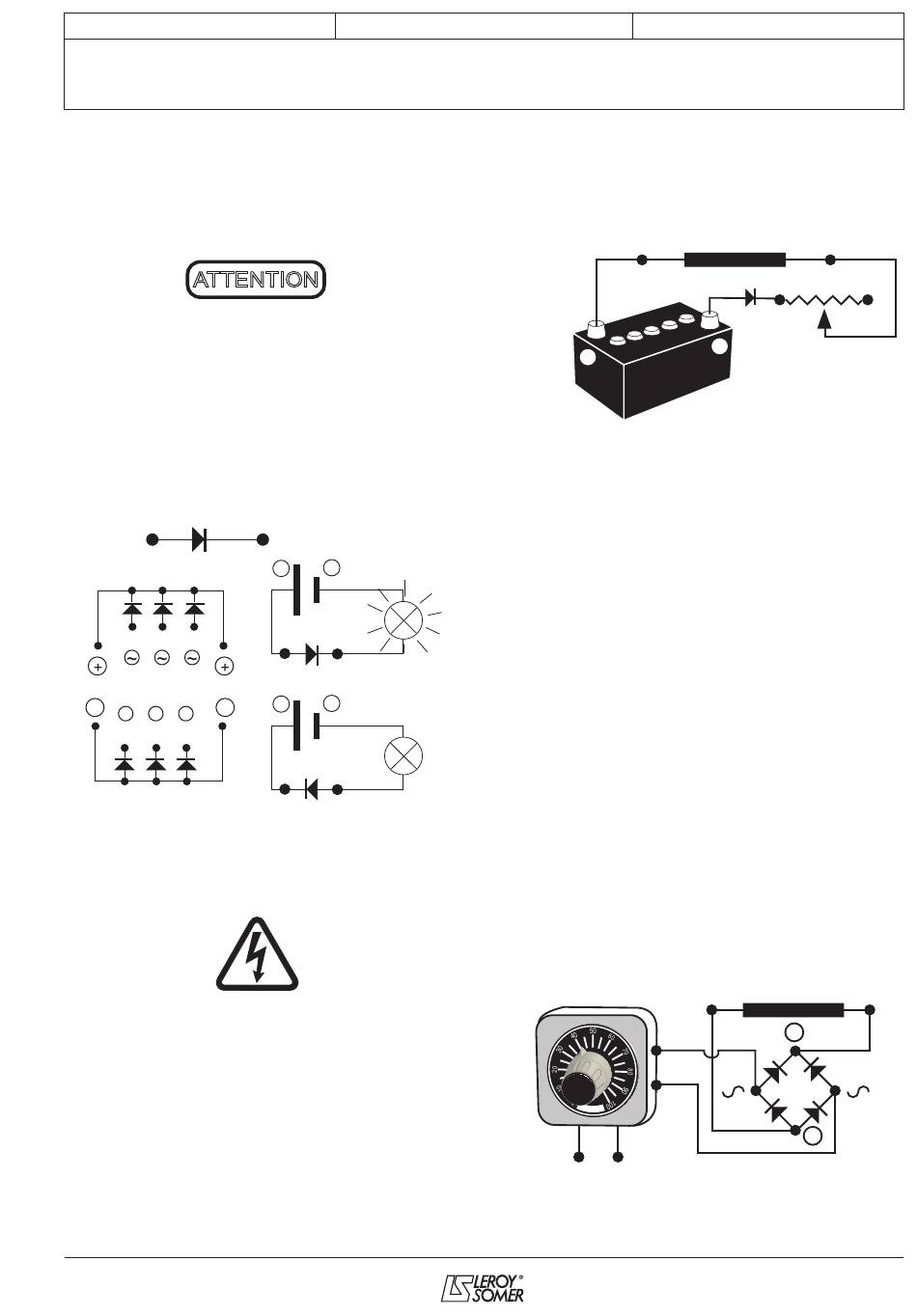

4.5.2 - Vérification du pont de diodes
Une diode en état de marche doit laisser
passer le courant uniquement dans le sens
anode vers cathode.
A
A n o d e
C C C
A A A
- -
~ ~ ~
C C C
A A A
4.5.3 - Vérification des bobinages et
diodes tournantes par excitation
séparée
Pendant cette procédure, il faut s'assurer
que l'alternateur est déconnecté de toute
charge extérieure et examiner la boîte à
bornes pour s'assurer du bon serrage
des connexions.
1) Arrêter le groupe, débrancher et isoler les
fils du régulateur.
2) Pour créer l'excitation séparée deux
montages sont possibles.
Installation et maintenance
LSA 43.2/44.2 - 4 POLES
ALTERNATEURS
C
C a t h o d e
+
-
A
C
+
-
A
C
253/311
Montage A : Raccorder une batterie de 12
V en série avec un rhéostat d'environ 50
ohms - 300 W et une diode sur les 2 fils de
l'inducteur (5+) et (6-).
MONTAGE A
6 -
Diode 1A
-
12V batterie
Montage B : Raccorder une alimentation et
un pont de diodes sur les 2 fils de l'inducteur
(5+) et (6-).
Ces deux systèmes doivent avoir des
caractéristiques compatibles
puissance d'excitation de la machine (voir la
plaque signalétique).
3) Faire tourner le groupe à sa vitesse
nominale.
4) Augmenter progressivement le courant
d'alimentation de l'inducteur en agissant sur
le rhéostat ou le variac et mesurer les
tensions de sortie sur L1 - L2 - L3, en
contrôlant les tensions et les intensités
d'excitation à vide (voir plaque signalétique
de la machine ou demander la fiche d'essais
à l'usine).
Dans le cas où les tensions de sortie sont à
leurs valeurs nominales et équilibrées à < 1
% pour la valeur d'excitation donnée, la
machine est bonne et le défaut provient de
la partie régulation (régulateur - câblage -
détection - bobinage auxiliaire).
MONTAGE B
Variac AC
220V
3434 fr - 2011.06 / j
Inducteur
5 +
Rh. 50Ω -300W
+
avec
Inducteur
5 +
6 -
+
Diode 1A
DC
-
12V
la
