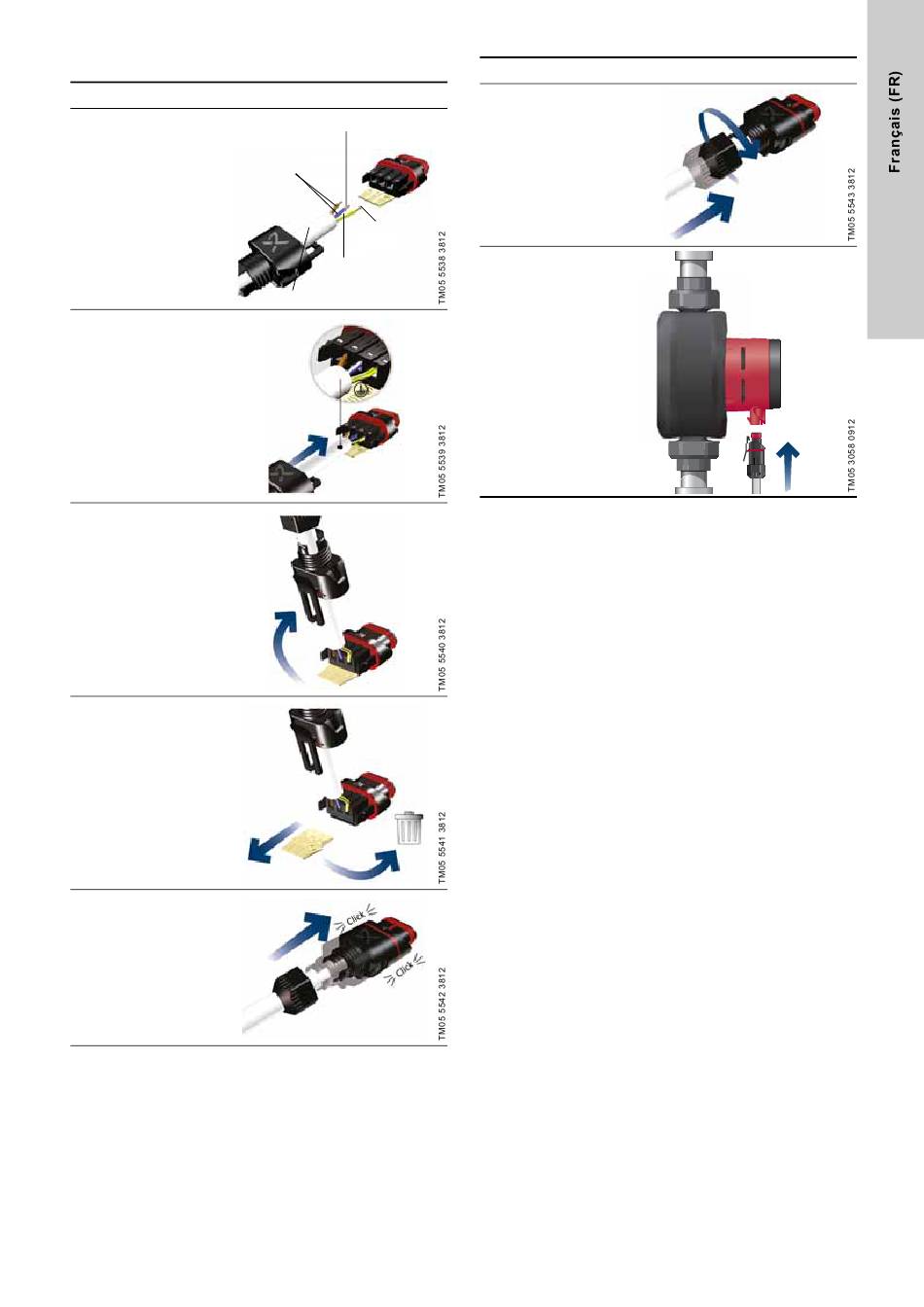

4.1 Montage de la prise

Étape Action
Raccorder le
presse-étoupe et
le couvercle de la
1 prise au câble.
Dénuder les
conducteurs
comme illustré.
Raccorder les
2 conducteurs à la
prise.
Couder le câble
avec les conduc-
3
teurs dirigés vers
le haut.
Retirer la plaque
de guidage du
4
conducteur et la
jeter.
Clipser le cou-
vercle de la prise
5
sur la prise d'ali-
mentation.
Illustration
2
0,5 - 1,5 mm
12 mm
7 mm
17 mm
∅5,5 - 10 mm
Étape Action
Visser le
presse-étoupe sur
6
la prise d'alimen-
tation.
Insérer la prise
dans la fiche mâle
7 du coffret de com-
mande du circula-
teur.
Illustration
7
