7.8 Performance du circulateur

Relation entre le réglage et la performance du circulateur.
La figure 29 illustre la relation entre le réglage et la performance
du circulateur au moyen de courbes. Voir également le para-
graphe 11. Courbes de performance.

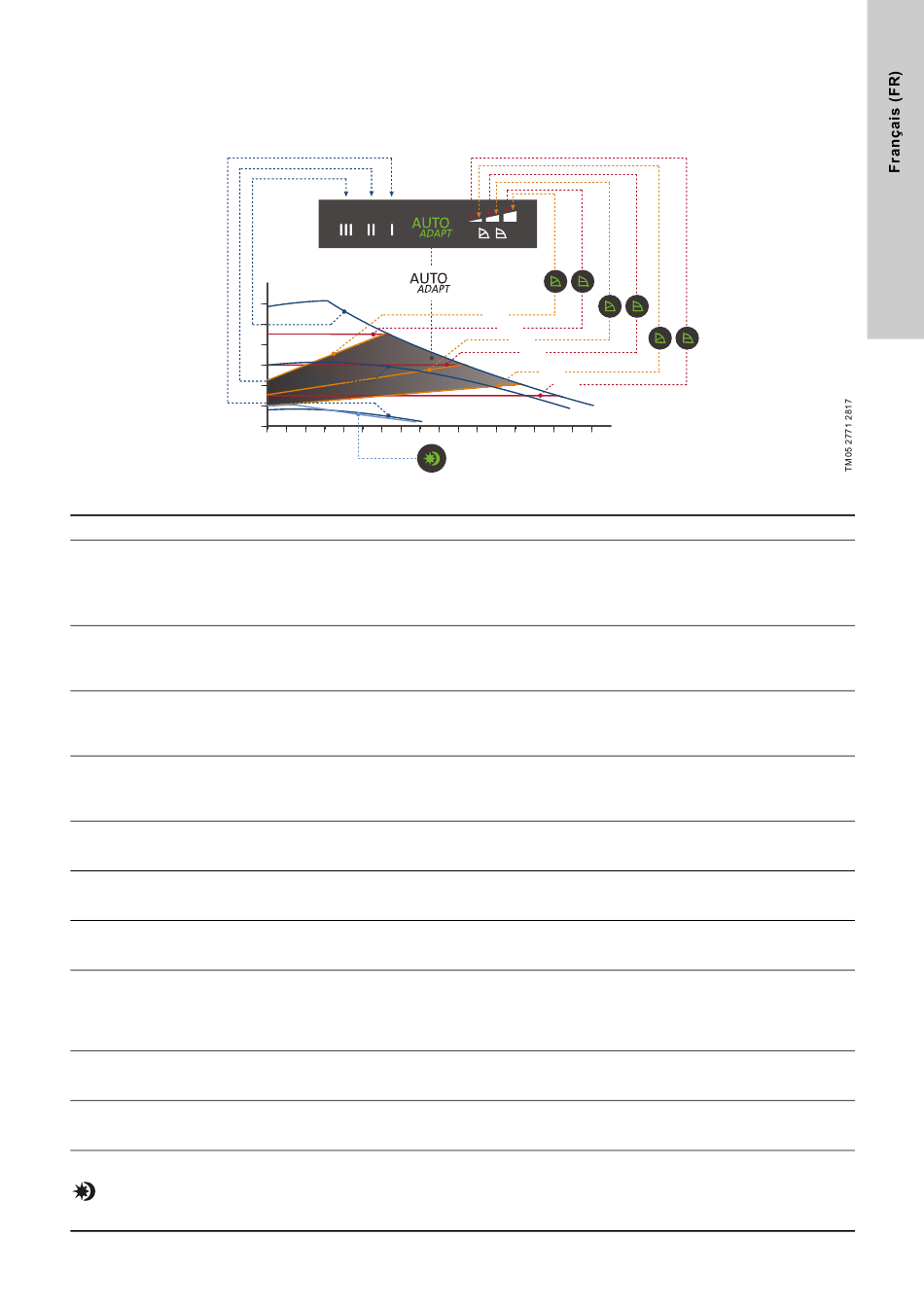

Fig. 29 Réglage du circulateur en fonction de ses performances
Réglage Courbe du circulateur
Courbe de pression
AUTO
ADAPT
proportionnelle de la
réglage par
plus élevée à la plus
défaut
faible
Courbe de pression
PP1 proportionnelle la plus
basse
Courbe de pression
PP2 proportionnelle intermé-
diaire
Courbe de pression
PP3 proportionnelle la plus
élevée
Courbe de pression
CP1
constante la plus basse
Courbe de pression
CP2
constante intermédiaire
Courbe de pression
CP3
constante la plus élevée
III Vitesse III
II Vitesse II
I Vitesse I
Régime de nuit automa-
tique/mode été manuel
H
I
Fonction
La fonction AUTO
ADAPT
dans une plage définie. Voir fig. 29.
• Réglage de la performance du circulateur selon la taille de l'installation.
• Réglage de la performance du circulateur en fonction des variations de charge.
En mode AUTO , le circulateur est réglé sur une régulation en pression proportionnelle.
ADAPT
Le point de consigne monte ou descend sur la courbe de pression proportionnelle la plus
basse, selon les besoins de chauffage. Voir fig. 29.
La hauteur manométrique est réduite en cas de baisse des besoins de chauffage et plus élevée
en cas d'augmentation des besoins de chauffage.
Le point de consigne monte ou descend sur la courbe de pression proportionnelle intermé-
diaire, selon les besoins de chauffage. Voir fig. 29.
La hauteur manométrique est réduite en cas de baisse des besoins de chauffage et plus élevée
en cas d'augmentation des besoins de chauffage.
Le point de consigne monte ou descend sur la courbe de pression proportionnelle la plus éle-
vée, selon les besoins de chauffage. Voir fig. 29.
La hauteur est réduite en cas de baisse des besoins de chauffage et plus élevée en cas de
hausse des besoins de chauffage.
Le point de consigne monte ou descend sur la courbe de pression constante la plus basse,
selon les besoins de chauffage dans l'installation. Voir fig. 29.
La hauteur manométrique reste constante, quel que soit les besoins de chauffage.
Le point de consigne monte ou descend sur la courbe de pression constante intermédiaire,
selon les besoins de chauffage dans l'installation. Voir fig. 29.
La hauteur manométrique reste constante, quels que soient les besoins de chauffage.
Le point de consigne monte ou descend sur la courbe de pression constante la plus élevée,
selon les besoins de chauffage dans l'installation. Voir fig. 29.
La hauteur manométrique reste constante, quels que soient les besoins de chauffage.
Le circulateur tourne selon une courbe constante, c'est-à-dire à vitesse constante.
Sur la vitesse III, le circulateur est réglé pour fonctionner selon la courbe maximum dans toutes
les conditions de fonctionnement. Voir fig. 29.
Vous obtenez une purge rapide du circulateur en réglant le circulateur sur la vitesse III pendant
une courte période. Voir paragraphe
Le circulateur tourne selon une courbe constante, c'est-à-dire à vitesse constante.
Sur la vitesse II, le circulateur est réglé pour fonctionner selon la courbe intermédiaire dans
toutes les conditions de fonctionnement. Voir fig. 29.
Le circulateur tourne selon une courbe constante, c'est-à-dire à vitesse constante.
Sur la vitesse I, le circulateur est réglé pour fonctionner selon la courbe minimum dans toutes
les conditions de fonctionnement. Voir fig. 29.
Le circulateur passe en régime de nuit automatique, c'est-à-dire qu'il applique des perfor-
mances et une consommation électrique minimales sous certaines conditions. En mode été
manuel, le circulateur est arrêté pour économiser de l'énergie ; seuls les composants électro-
niques fonctionnent. Pour éviter l'entartrage et le blocage du circulateur, celui-ci démarre à
intervalles réguliers et fonctionne quelques instants. Voir paragraphe
PP3
CP3
PP2
CP2
PP1
CP1
III
II
Q
permet au circulateur de réguler automatiquement sa performance
5.3 Purge du circulateur.
9. Dépannage du produit.
