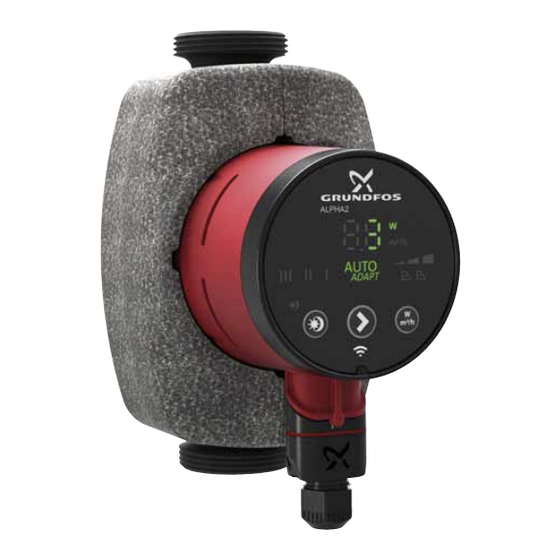

NOTICE GRUNDFOS
ALPHA2
Notice d'installation et de fonctionnement

Publicité

Table des Matières
loading

Manuels Connexes pour Grundfos ALPHA2

Sommaire des Matières pour Grundfos ALPHA2

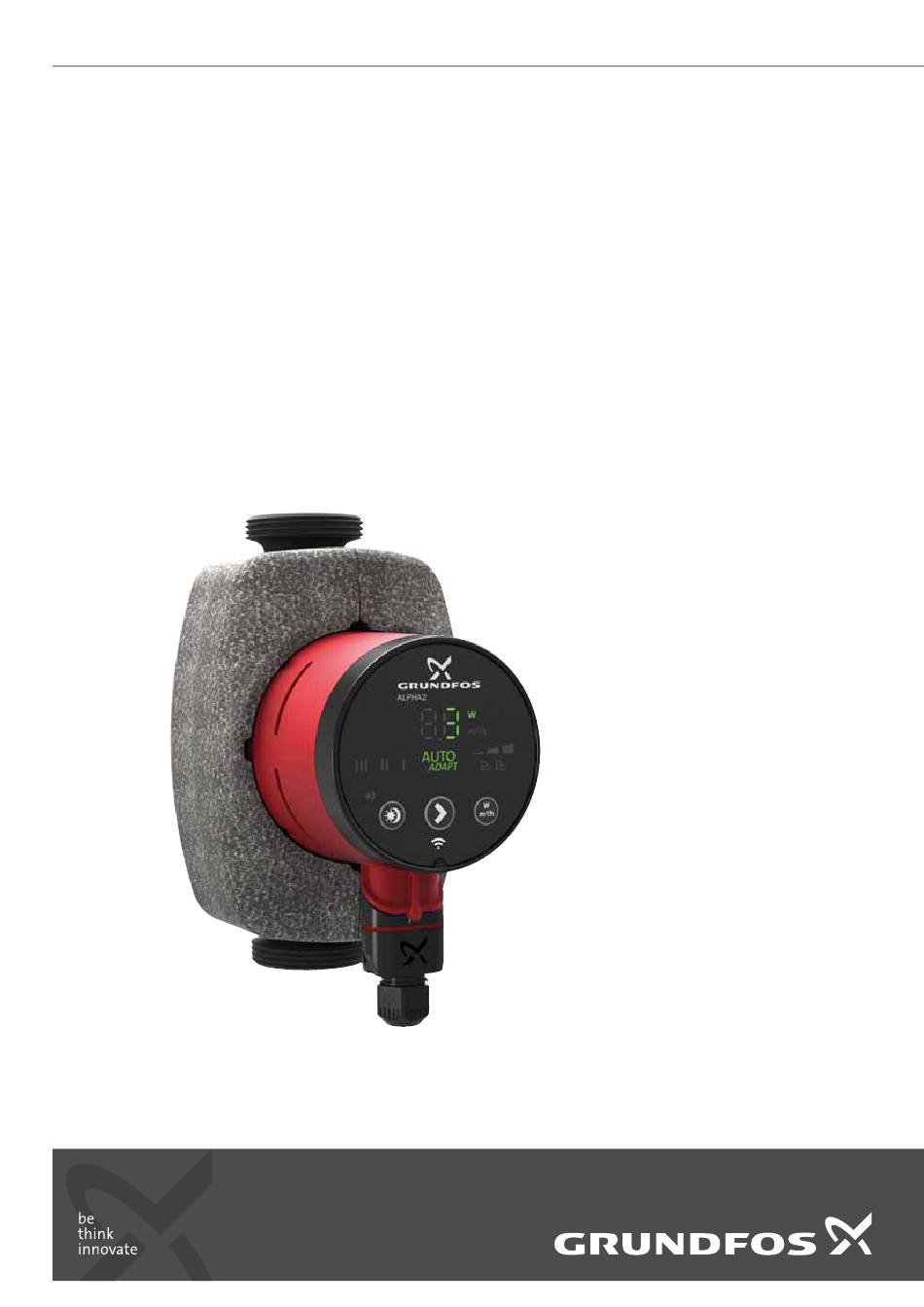

  • Page 1 NOTICE GRUNDFOS ALPHA2 Notice d'installation et de fonctionnement...

  • Page 2: Table Des Matières

    Français (FR) Notice d'installation et de fonctionnement Traduction de la version anglaise originale 11.6 Courbes de performance, ALPHA2 XX-80 (N) La présente notice d'installation et de fonctionnement s'applique Mise au rebut aux circulateurs ALPHA2. Avant de procéder à l'installation, lire attentivement Les paragraphes 1 à...

  • Page 3: Remarques

    Vérifier que le produit reçu est conforme à la commande. consignes de sécurité et les instructions de service Grundfos. Vérifier que la tension et la fréquence du produit correspondent à...

  • Page 4: Installation Mécanique

    Vous pouvez placer le coffret de commande en position 3, 6 ou 9 heures. Voir fig. 3. Fig. 3 Positions du coffret de commande, installations de chauffage et d'eau chaude sanitaire Fig. 1 Installation de l'ALPHA2...

  • Page 5: Positionnement Du Coffret De Commande Dans Les Installations De Climatisation Et D'eau Froide

    3.3.2 Positionnement du coffret de commande dans les 3.4 Isoler le corps du circulateur installations de climatisation et d'eau froide Placer le coffret de commande, prise dirigée vers le bas. Voir fig. 4. Fig. 6 Isoler le corps du circulateur Vous pouvez atténuer les pertes de chaleur en isolant le corps du circulateur à...

  • Page 6: Installation Électrique

    3.5 Installation électrique Étape Action Illustration AVERTISSEMENT Choc électrique Mort ou blessures graves - Avant toute intervention sur le produit, couper l'ali- Couder le câble mentation électrique. S'assurer que l'alimentation avec les conduc- électrique ne peut pas être réenclenchée acciden- teurs dirigés vers tellement.

  • Page 7: Purge Du Circulateur

    4. Démarrage 4.3 Purge du circulateur AVERTISSEMENT Système sous pression Mort ou blessures graves - Serrer les boulons avant d'ouvrir les robinets d'arrêt. Le liquide pompé peut être brûlant et sous haute pression. 4.1 Avant la mise en service Ne jamais démarrer le circulateur si l'installation n'est pas remplie de liquide et purgée.

  • Page 8: Introduction Au Produit

    énergétiques. Le tableau ci-dessous présente les modèles ALPHA2 avec des fonctions intégrées. Comparaison des modèles ALPHA2 selon les fonctions intégrées Fonctions ALPHA2 modèle B...

  • Page 9: Identification

    5.4.2 Plaque signalétique 5.4.1 Type de modèle Les présentes consignes d'installation et de fonctionnement s'appliquent aux modèles ALPHA2 B, C, D et E. Le type de modèle est indiqué sur l'emballage et sur la plaque signalétique. Voir figures et 10.

  • Page 10: Accessoires

    5.5 Accessoires 5.5.1 Raccords (unions et vannes) Codes articles, raccords unions Écrou-union avec filetage Écrou-union avec Clapet à bille avec filetage Clapet à bille avec rac- Écrou-union avec raccord soudé interne filetage externe interne cord de compression ∅22 ∅28 ∅18 ∅22 ∅28 ∅42...

  • Page 11: Coquilles D'isolation, Alpha2

    Code article Il utilise une pile CR2032 au lithium. ALPHA2 XX-XX 130 98091786 Le produit est livré avec l'appli Grundfos GO Balance, utilisée pour équilibrer les installations de chauffage domestiques. L'appli ALPHA2 XX-XX 180 98091787 est disponible en version Android et iOS ; vous pouvez la télé- charger gratuitement à...

  • Page 12: Modes De Régulation

    6. Modes de régulation 6.4 Courbe constante/vitesse constante En mode courbe constante/vitesse constante, le circulateur 6.1 AUTO ADAPT tourne à vitesse constante, indépendamment des besoins réels En mode AUTO , le circulateur est réglé sur une régulation à de débit dans l'installation. La performance du circulateur suit la ADAPT pression proportionnelle.

  • Page 13: Performance Du Circulateur

    6.7 Performance du circulateur Si le réglage recommandé du circulateur ne fournit pas la chaleur désirée dans les pièces du logement, modifier le réglage du circulateur sur le réglage alternatif indiqué. Relation entre le réglage et la performance du circulateur. La figure illustre la relation entre le réglage et la performance du circulateur au moyen des courbes.

  • Page 14: Réglage Du Produit

    7. Réglage du produit 7.3 Voyants lumineux indiquant le réglage du circulateur AVERTISSEMENT En cas de rotation de la roue du circulateur, par exemple lors du Surface brûlante remplissage de celui-ci, une quantité d'énergie suffisante peut Mort ou blessures graves être générée pour allumer l'affichage même si l'alimentation élec- - Le liquide pompé...

  • Page 15: Bouton D'activation/Désactivation Du Régime De Nuit Automatique

    "E4 - "- -"" s'affiche. La protection contre la marche à sec est disponible à partir du modèle ALPHA2 D. Fig. 21 Conditions du régime nuit automatique Activer le régime de nuit automatique en appuyant sur .

  • Page 16: Utilisation D'alpha Reader

    7.9 Utilisation d'ALPHA Reader Fig. 23 ALPHA Reader L'ALPHA Reader est compatible avec les modèles ALPHA2 E. Un symbole de connexion sur le circula- teur indique sa compatibilité avec l'ALPHA Reader. Voir fig. 23. L'ALPHA Reader permet une lecture fiable des données internes du circulateur à...

  • Page 17: Entretien

    8. Entretien 8.2 Démontage de la prise AVERTISSEMENT Étape Action Illustration Choc électrique Mort ou blessures graves - Avant toute intervention sur le produit, couper l'ali- mentation électrique. S'assurer que l'alimentation électrique ne peut pas être réenclenchée acciden- Desserrer le tellement.

  • Page 18: Dépannage

    élevé. AVERTISSEMENT Le démarrage couple élevé est disponible à partir du modèle Choc électrique ALPHA2 D. Mort ou blessures graves - Un produit endommagé doit être réparé par Grund- fos ou par un atelier de maintenance agréé. 9.2 Grille de dépannage Panneau de com- Défaut...

  • Page 19: Caractéristiques Techniques

    Le circulateur ne nécessite aucune protection moteur externe. Classe de température TF110 conforme à la norme EN 60335-2-51 Indice de protection IPX4D ALPHA2 XX-40: EEI ≤ 0,15 ALPHA2 XX-50: EEI ≤ 0,16 Valeurs EEI spécifiques ALPHA2 XX-60: EEI ≤ 0,17 ALPHA2 XX-80: EEI ≤ 0,18 Pour éviter la condensation dans le coffret de commande et le...

  • Page 20: Dimensions

    10.1 Dimensions, ALPHA2 XX-40, XX-50, XX-60, XX-80 Schémas cotés et tableau des dimensions. Dimensions Type de circulateur ALPHA2 15-40 130 ALPHA2 15-50 130 G 1* ALPHA2 15-60 130 G 1* ALPHA2 15-80 130 ALPHA2 25-40 130 G 1 1/2 ALPHA2 25-40 N 130...

  • Page 21: Courbes De Performance

    11. Courbes de performance 11.1 Guide des courbes de performance Chaque réglage possède sa propre courbe de performance. Cependant, la fonction AUTO couvre une plage de perfor- ADAPT mance. Une courbe de puissance (P1) est indiquée pour chaque courbe de performance. La courbe de puissance représente la consom- mation électrique du circulateur en Watt pour une courbe de per- formance donnée.

  • Page 22: Courbes De Performance, Alpha2 Xx-40 (N)

    11.3 Courbes de performance, ALPHA2 XX-40 (N) Q [m³/h] Q [m³/h] Réglage AUTO 3-18 0,04 - 0,18 ADAPT Mini. 0,04 Maxi. 0,18...

  • Page 23: Courbes De Performance, Alpha2 Xx-50 (N)

    11.4 Courbes de performance, ALPHA2 XX-50 (N) 0.0 0.2 0.4 0.6 0.8 1.0 Q [m³/h] Q [m³/h] 0.0 0.2 0.4 0.6 0.8 1.0 Réglage AUTO 3-26 0,04 - 0,24 ADAPT Mini. 0,04 Maxi. 0,24...

  • Page 24: Courbes De Performance, Alpha2 Xx-60 (N)

    11.5 Courbes de performance, ALPHA2 XX-60 (N) 0.0 0.2 0.4 0.6 0.8 1.0 1.2 1.4 1.6 1.8 2.0 2.2 2.4 2.6 2.8 3.0 Q [m³/h] 0.0 0.2 0.4 0.6 0.8 1.0 1.2 1.4 1.6 1.8 2.0 2.2 2.4 2.6 2.8 3.0 Q [m³/h]...

  • Page 25: Courbes De Performance, Alpha2 Xx-80 (N)

    : 1. Utiliser le service local public ou privé de collecte des déchets. 2. Si ce n'est pas possible, envoyer ce produit à Grundfos ou au réparateur agréé Grundfos le plus proche. Le pictogramme représentant une poubelle à roulettes barrée apposé...
  • Page 27 GRUNDFOS Pumps (Hong Kong) Ltd. Turkey Norway BOMBAS GRUNDFOS DO BRASIL Unit 1, Ground floor GRUNDFOS POMPA San. ve Tic. Ltd. Sti. Av. Humberto de Alencar Castelo Branco, Siu Wai Industrial Centre GRUNDFOS Pumper A/S Gebze Organize Sanayi Bölgesi 29-33 Wing Hong Street &...
  • Page 28 99462941 1119 ECM: 1275702 www.grundfos.com...
