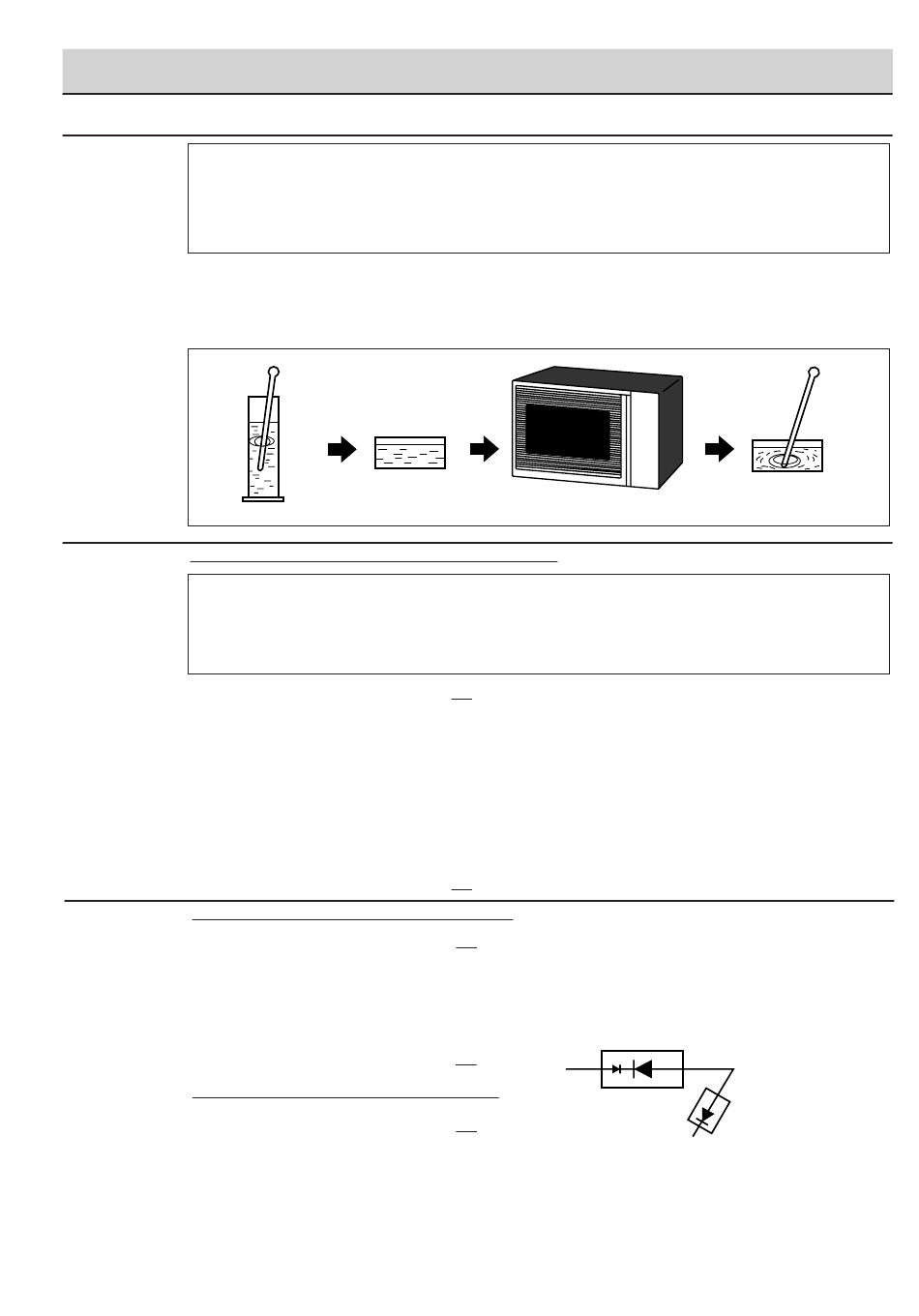

Test Du Transformateur Haute Tension; Test Du Redresseur Haute Tension - Sharp R-775 Manuel D'entretien

LETTRE DE
PROCEDURE
Température ambiante ................. To = 21˚C
Température après (47 + 3) = 50 sec. ................................................................... T2 = 21°C
Différence de température chaud-froid ................................................................ ∆T1 = 10°C
Puissance de sortie mesurée
L'équation est "P = 90 x ∆T" ......................................................... P = 90 x 10˚C = 900 Watts
EVALUATION : La puissance mesurée doit être au moins de
ATTENTION : 1°C CORRESPOND A 90 WATTS. REPETER LA MESURE SI LA PUISSANCE EST
B

TEST DU TRANSFORMATEUR HAUTE TENSION

AVERTISSEMENT : Des hautes tensions et courants intensifs sont présents dans
EFFECTUER LES VERIFICATIONS 3D.
Débrancher les fils de l'enroulement primaire du transformateur haute tension. Débrancher les
connexions de l'enroulement du filament et du secondaire du reste des circuits HT. En utilisant un
ohmmètre, régler sur une faible valeur, il est possible de vérifier la continuité des trois enroulements.
Les valeurs suivantes doivent être obtenues :
Si les valeurs lues ne correspondent pas aux valeurs ci-dessus, le transformateur de puissance est
probablement défectueux et doit être remplacé.
EFFECTUER LES VERIFICATIONS 4R.
C

TEST DU REDRESSEUR HAUTE TENSION

EFFECTUER LES VERIFICATIONS 3D.
Isoler l'ensemble du redresseur haute tension du circuit HT. Le redresseur haute tension peut être
testé à l'aide d'un ohmmètre réglé sur la valeur la plus élevée. Connecter l'ohmmètre à la borne B+C
du redresseur de haute tension et noter la valeur obtenue. Inverser les fils de l'ohmmètre et noter la
seconde valeur lue. La résistance normale est infinie dans une direction et supérieure à 100 kΩ dans
l'autre direction.
EFFECTUER LES VERIFICATIONS 4R.
TEST DU REDRESSEUR ASYMETRIQUE
EFFECTUER LES VERIFICATIONS 3D.
Isoler l'ensemble du redresseur haute tension du circuit HT. Le redresseur asymétrique peut être testé
à l'aide d'un ohmmètre réglé sur la valeur la plus élevée aux bornes A+B du redresseur asymétrique.
Noter les résultats obtenus. Inverser les fils de l'ohmmètre et noter la seconde valeur lue. Si un circuit
ouvert est indiqué dans les deux directions, le redresseur asymétrique est conforme. Si le redresseur
est coupé dans l'une des directions, le redresseur asymétrique est vraisemblablement défectueux et
doit être remplacé par un redresseur haute-tension. Lorsque le redresseur asymétrique est défectueux,
vérifier si le magnétron, le redresseur haute tension, le câblage haute tension ou l'enroulement du
filament du transformateur haute tension est coupé.
PROCEDURE DE TEST
TEST DES COMPOSANTS
nominale.
INSUFFISANTE.
1000 g
1000 g
T1˚C
Chauffe pendant 50 sec.
l'enroulement secondaire et l'enroulement du filament du transformateur
haute tension. Il est très dangereux de travailler près de cette pièce
lorsque le four est en marche. NE JAMAIS effectuer des mesures de ten-
sion des circuits haute tension, y compris du filament du magnétron.
a. Enroulement primaire
b. Enroulement secondaire
c. Enroulement du filament
R-775(W)R-785(AL) - 13
Température initiale .................. T1 = 11°C
±
15 % de la puissance de sortie
..................................
environ 1,9 Ω
.............................
124 Ω environ
............................
inférieur à 1 Ω
A
D2
REDRESSEUR
ASYMETRIQUE
1000 g
T2˚C
B
D1
REDRESSEUR
HAUTE TENSION
C
