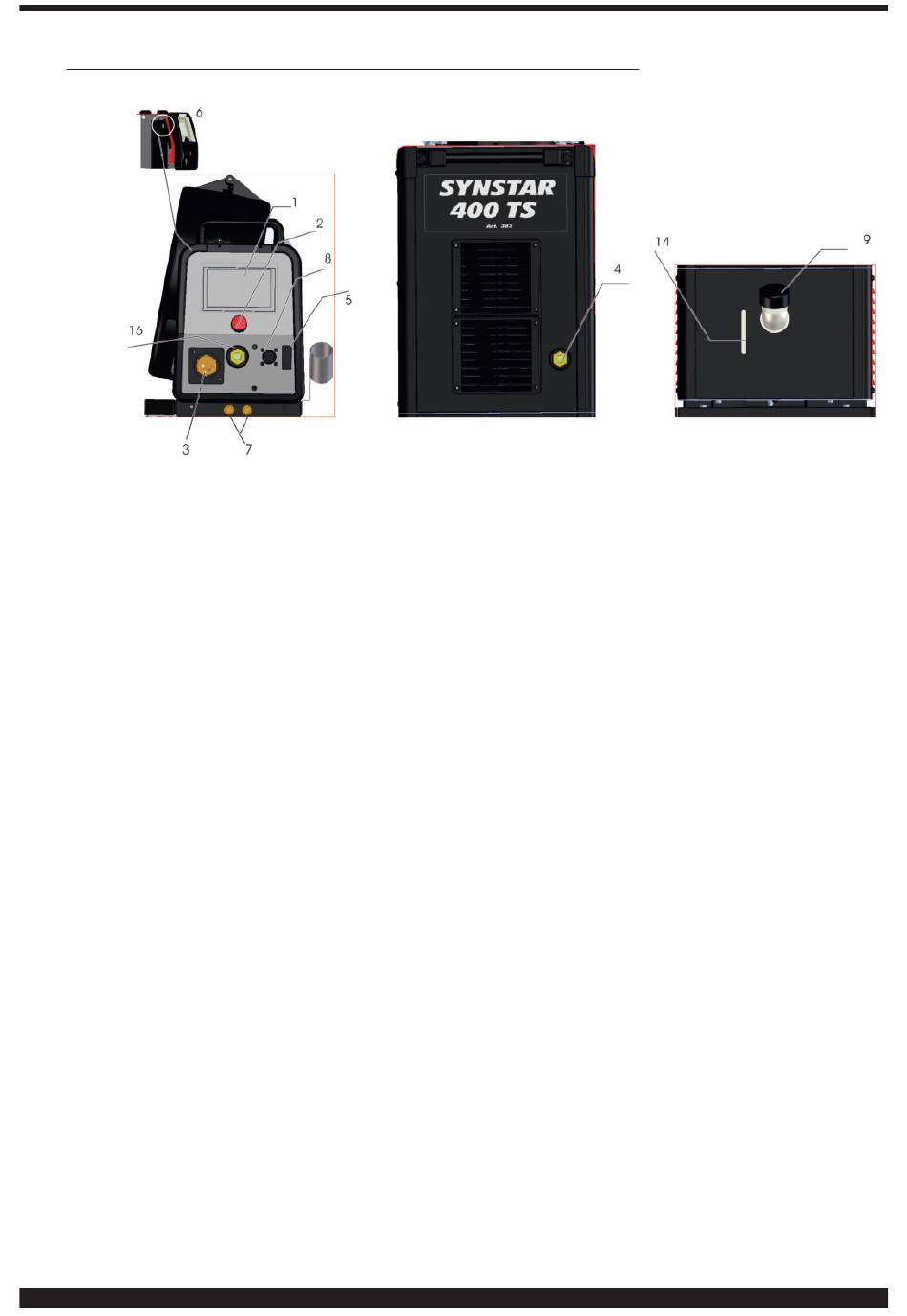

STEUEREINRICHTUNGEN AUF DEN VORDEREN STEUERTAFELN

1 DISPLAY
Es zeigt sowohl die Schweißparameter als auch alle Schweißfunktionen an.
2 DREHREGLER
Er dient zum Auswählen und Einstellen der Funktionen und der Schweißparameter.
3 ZENTRALANSCHLUSS
Zum Anschließen des Schweißbrenners.
4 MASSEKABEL ODER BUCHSE
Buchse (-) für den Anschluss des Massekabels.
5 STECKVORRICHTUNG
DB9-Anschluss (RS 232) zum Aktualisieren der Schweißprogramme.
6 STECKVORRICHTUNG
USB-Anschluss zum Aktualisieren der Schweißprogramme.
7 HÄHNE MIT SCHNELLSTECKANSCHLUSS
Den roten und den blauen Schlauch des Schlauchpakets anschließen. Dabei die Farbkodierung beachten
(rot an rot und blau an blau).
8 STECKVORRICHTUNG
Zum Anschließen des Steuerkabels des Push-Pull-Brenners.
9 VERSCHLUSS BEHÄLTER
14 LANGLOCH
Langloch für die Kontrolle des Kühlflüssigkeitsstands.
16 BUCHSE (+)
An diese Buchse wird die Elektrodenzange für das MMA-Schweißen angeschlossen.
