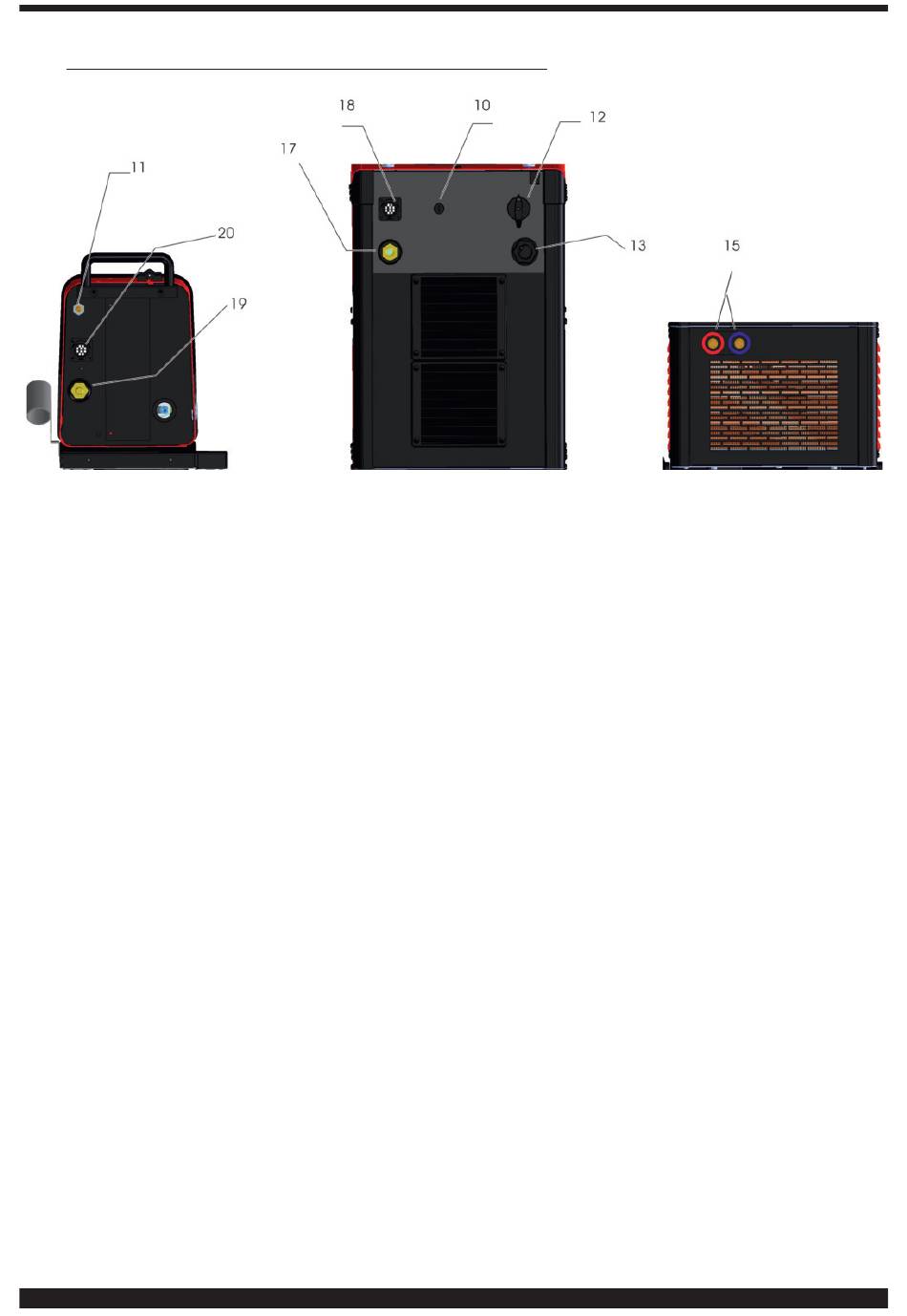

MANDOS SITUADOS EN LOS PANELES POSTERIORES

10 PORTAFUSIBLE
11 RACOR GAS, SOLDADURA MIG-MAG
12 INTERRUPTOR
Enciende y apaga la máquina.
13 CABLE DE RED
15 GRIFOS DE ACOPLAMIENTO RÁPIDO
Conectar los tubos rojos y azul de la conexión art. 2069 que une el generador al carro arrastrahilo
17 TOMA
Toma (+) a la que se enchufa el conector volante del cable de potencia de la prolongación generador-carro
18 TOMA
Toma eléctrica a la que se enchufa el conector volante del cable de servicios de la conexión generador-carro
19 ENCHUFE
Enchufe al que se conecta el conector volante del cable de potencia de la prolongación generador-carro
20 TOMA
Toma eléctrica a la que se enchufa el conector volante del cable de servicios de la conexión generador-carro
