7.11
Alignement optique précis de l'unité E/R
7.12
Montage du capot de protection contre les intempéries(option)
8016373/ZRT1/V1-8/2018-03 | SICK
Sujet à modification sans préavis
•
Avec SOPAS ET : description dans le manuel SOPAS ET. Confier ce travail à une
personne compétente habituée à SOPAS ET.
•
Avec la console d'utilisation,
ment optique automatique », page

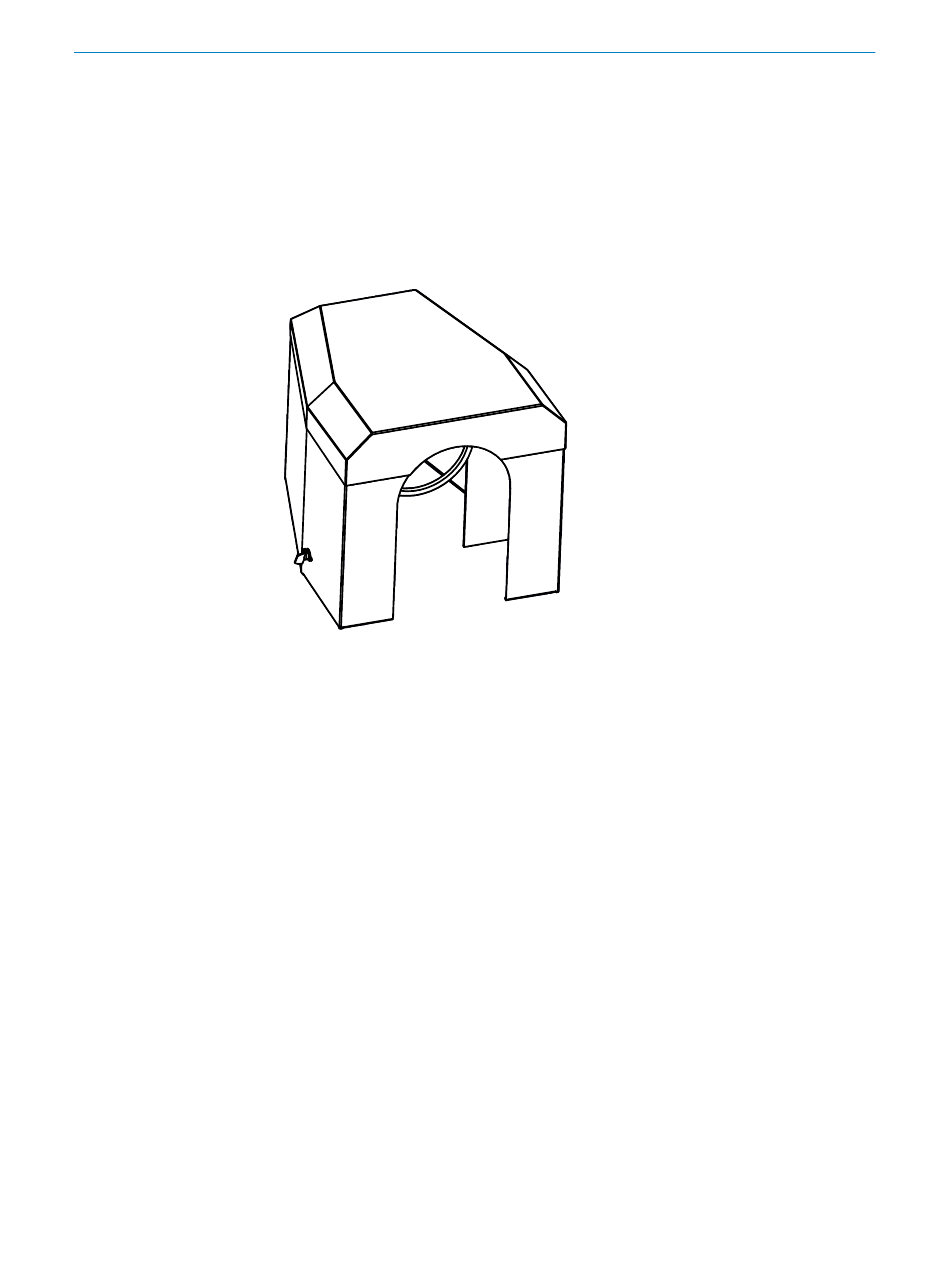

Illustration 27 : capot de protection contre les intempéries complet
Monter le capot de protection contre les intempéries de l'E/R :
1
Installation de la platine de montage sur la contre-bride ventilée.
Poser le capot à l'envers sur le sol.
w
Ouvrir les verrous de fermeture des deux côtés et les décrocher.
w
Tirer la platine de montage vers le haut et la retirer du capot.
w
Ôter la bague de fixation inférieure.
w
Placer la platine de montage par en haut sur la bande de caoutchouc de la
w
contre-bride ventilée.
Mettre la bague de fixation sur le bord de la contre-bride ventilée.
w
Visser la bague de fixation inférieure avec la bague de fixation supérieure.
w
voir « Alignment check (option) - contrôle de l'aligne‐
60.
M A N U E L D ' U T I L I S A T I O N | GM32 Ex
7
MISE EN SERVICE
53
