MMMMANUEL D'UTILISATION
MMMI
M A N U E L D ' U T I L I S A T I O N

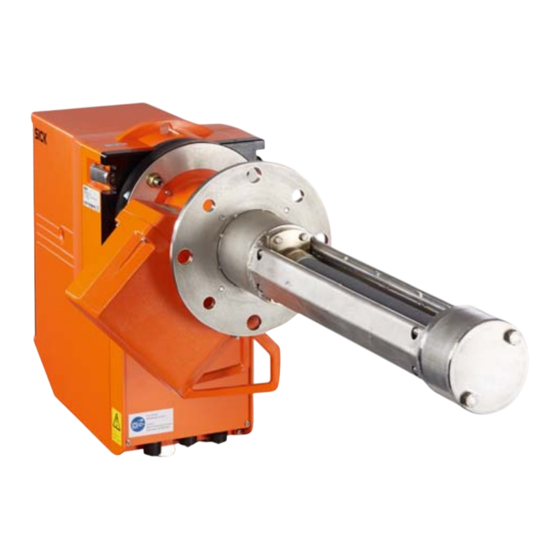

GM35 Sonde
Analyseur des gaz CO, N
O, CO
et H
O
2
2
2
Version avec sonde de mesure
Installation, fonctionnement, maintenance

Publicité

Table des Matières
loading

Manuels Connexes pour SICK GM35

Sommaire des Matières pour SICK GM35

  • Page 1 MMMMANUEL D'UTILISATION MMMI M A N U E L D ' U T I L I S A T I O N GM35 Sonde Analyseur des gaz CO, N O, CO et H Version avec sonde de mesure Installation, fonctionnement, maintenance...

  • Page 2: Informations Légales

    Document original Ce document est le document original de la société SICK AG. M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK Sujet à modifications sans préavis...

  • Page 3: Table Des Matières

    Préparations ....................36 4.1.1 Vérification de la livraison ............36 4.1.2 Conditions pour l'installation............36 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...
  • Page 4 Préparations générales ................75 7.2.1 Outillage et matériels nécessaires à l'installation ...... 76 M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK Sujet à modifications sans préavis...
  • Page 5 Contrôle ou échange du filtre à air ........... 107 9.4.5 Réenclencher la soufflerie et vérifier son fonctionnement ..109 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...
  • Page 6 CAN .....................139 11.2.9 Dimensions et tableau des versions des brides à souder ..139 M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK Sujet à modifications sans préavis...
  • Page 7 Matériel de fixation sonde de mesure – bride ..145 11.3.7 Matériel de fixation unité E/R – sonde de mesure..............145 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...
  • Page 8 CONTENU M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK Sujet à modifications sans préavis...

  • Page 9: Remarques Sur La Sécurité

    • fournir tous les moyens nécessaires pour garder l’appareil en bon état (par exemple, exigences sur les transport, stockage, maintenance et inspection). 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 10: Sécurité

    Mesures à prendre en cas de panne de ventilation, voir “Panne de soufflerie”, page 119. M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK Sujet à modifications sans préavis...

  • Page 11: Vue D'ensemble Du Produit

    • EN 61326, Matériel électrique de mesure, de commande et de laboratoire - Exigences relatives à la CEM 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 12: Vue D'ensemble Des Composants Standard

    Les souffleries pour l'E/R ou le réflecteur dépendent de l'application. M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK Sujet à modifications sans préavis...
  • Page 13 ANSI ou DIN faites sur place. 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 14: Détails De La Sonde De Mesure

    La sonde GMP comporte un dispositif de fermeture de l'entrée du gaz qui est actionné à l'aide d'un levier placé sur la bride de la sonde. M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK...
  • Page 15 GPP (Gas Permeable Probe). 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...
  • Page 16 Tous les types de sondes sont compatibles avec toutes les unités E/R. Lors de la livraison, l'unité E/R est adaptée à la longueur de sonde correspondante. M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK...
  • Page 17 [3] Sur demande, sondes avec distance de mesure plus petite (éventuellement nécessaire pour de fortes concentrations ou de petits diamètres de conduits) 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 18: Options Et Accessoires Du Gm35

    Température gaz [°C] – température point de rosée [°C] < humidité absolue [%] Ici les valeurs numériques sont comparées sans prendre en compte les unités. M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK...

  • Page 19: Principe De Fonctionnement

    IR de 1,6 à 4,9 μm. 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 20: Traitement Du Signal

    Les influences parasites sont alors éliminées. Fig. 6 : Traitement des spectres d'absorption des gaz à mesurer dans le GM35 M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK...

  • Page 21: Cycles De Contrôle Automatique

    Point zéro Référence Point de Elément pivotant référence (70% pleine échelle) Enregistreur 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 22: Remarques Sur Le Projet

    53.Parmi ceux ci, viennent au premier plan les travaux de réglages spécifiques à l'application sur le système GM35. M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK...

  • Page 23: Liste De Contrôle De La Planification Du Projet

    SICK pour le choix du type de soufflerie. Tableau 2 : Liste de contrôle de la planification du projet 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...
  • Page 24 à tube Tableau 2 : Liste de contrôle de la planification du projet M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK...
  • Page 25 Tableau 2 : Liste de contrôle de la planification du projet 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 26: Préinstallation Sur Place (Côté Client)

    Fig. 8 : Suggestion de montage de la bride et de la soufflerie (diamètre de cheminée non représentatif) M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK...

  • Page 27: Dégagement Du Conduit

    à souder. 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 28: Etapes Du Montage : Montage De La Bride À Tube

    à souder soudée comme représenté à la page M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK Sujet à modifications sans préavis...

  • Page 29: Préparation Du Montage De La Soufflerie

    Faire un bouclier thermique de sorte que les limites de température de l'appareil soient respectées. 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 30: Préparation Du Montage De L'unité De Traitement

    Contact relais <-> Commande 1376 V CA Tableau 3 : Caractéristiques de la séparation galvanique M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK Sujet à modifications sans préavis...

  • Page 31: Remarques Sur La Sécurité De L'installation Électrique

    à fermeture rapide ou une vanne. ▸ contrôlez régulièrement le fonctionnement des sécurités anti-refoulement. 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 32: Protection Électrique

    Contact relais <-> Commande 1376 V CA Tableau 4 : Caractéristiques de la séparation galvanique M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK Sujet à modifications sans préavis...

  • Page 33: Installation Des Câbles

    3 Sorties analogiques 6 x 0,5 mm 6 x 0,5 mm Fig. 11 : Schéma de câblage 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 34: Câblage Bus Can

    (ce qui n'est pas le cas des liaisons bus CAN ou des câbles d'alimentation). M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK...
  • Page 35 états/signalisations côté client peuvent être éventuellement complétés plus tard si besoin. 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 36: Installation

    M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK...

  • Page 37: Montage Des Composants Du Système

    5 Protéger l'extrémité ouverte du tuyau souple de l'humidité et de la salissure jusqu'à la mise en service de l'E/R. 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 38: Boîtier De Raccordement (Option)

    Trous de fixation Fig. 13 : Montage du boîtier de raccordement M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK Sujet à modifications sans préavis...

  • Page 39: Montage De L'unité De Traitement

    Pattes de fixation Fig. 14 : Montage de l'unité de traitement (boîtier en tôle) 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 40: Montage De L'unité De Traitement- Version Coffret En Fonte D'aluminium

    Fig. 16 : Construction de l'unité de traitement (boîtier fonte) 4 Refermer le couvercle et le verrouiller. M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK...

  • Page 41: Raccordement Électrique Des Composants Du Système

    Fig. 17 : Soufflerie : raccordement électrique de la soufflerie et du pressostat 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 42: Options De Câblage Du Bus Can

    Des informations sur le choix du mode de câblage le plus adapté se trouvent au paragraphe “Options de câblage du bus CAN”, page M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK...
  • Page 43 ; faire attention à ce que les fils CAN-H et CAN-L appartiennent à la même paire torsadée. 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 44: Raccordement Électrique De L'unité De Traitement Awe

    Entrées analogiques Fig. 19 : Connexions de l'unité de traitement (câblage côté client) M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK Sujet à modifications sans préavis...
  • Page 45 >>> Il ne doit pas y avoir de cavalier enfiché dans la terminaison de CAN2. 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...
  • Page 46 AWE Fig. 21 : Câblage du câble du bus CAN sur l'unité de traitement M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK Sujet à modifications sans préavis...

  • Page 47: Utilisation De L'unité De Traitement

    Information alarme, voir mode diagnostic (diag) ● Malfunction ● Défaut appareil, message défaut, voir mode diagnostic (diag) 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 48: Touches De Fonction Et Vue Générale Des Menus

    Tableau 5 : Touches de fonction et vue générale des menus M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK Sujet à modifications sans préavis...

  • Page 49: Contenu Affichage

    Fig. 23 : Menu "Fonctionnement" Measuring meas Mode mesure 2875 Ref. conditions Hum: wet 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 50: Structure Menu "Diagnostic

    Nullabgleich internes à l’appareil sur des valeurs de référence M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK Sujet à modifications sans préavis...

  • Page 51: Structure Menu "Paramétrage

    Fonction de régression des composants : CO2/H2O Pleine échelle : 0.50…1.99, Zéro : 0…±9999.9 ← 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 52: Structure Menu "Mode Maintenance" (Maint)

    ← Redémarrer le système Reset (RAZ) : Réglage des paramètres par défaut M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK Sujet à modifications sans préavis...

  • Page 53: Raccordement De La Scu

    • une liaison sérielle directe (RS232) vers l'unité de traitement. • une liaison Ethernet via l'unité SCU vers l'unité de traitement. 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...
  • Page 54 Vous trouverez d'autres information sur le concept SOPAS dans le menu d'aide de SOPAS ET. M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK Sujet à modifications sans préavis...

  • Page 55: Liaison Vers L'unité De Traitement Gm35 Via La Scu

    Charger le fichier de description du GM35 (par ex. à partir du CD des appareils). 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...
  • Page 56 • Effectuer un balayage (scan) du réseau, voir “Effectuer un balayage (scan) du réseau :”, page M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK Sujet à modifications sans préavis...

  • Page 57: Liaison Série Directe À L'unité De Traitement Du Gm35

    Dans la fenêtre "Welcome to SOPAS, choisir "Create a new project" et confirmer par OK. Suivre les instructions de l'assistant de la liaison. 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...
  • Page 58 Dans la sélection d'interfaces, choisir "Standard protocol". ▸ Vérifier le réglage du protocole, si nécessaire, l'adapter : M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK Sujet à modifications sans préavis...

  • Page 59: Changement De Niveau D'utilisateur

    Le niveau utilisateur actuel est affiché sur SOPAS ET dans le coin inférieur gauche. 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 60: Vue D'ensemble Du Menu (Arborescence)

    Menu GM35/Measured values Fig. 28 : Menu : Measured values and ref. conditions M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK Sujet à modifications sans préavis...

  • Page 61: Menu "Parameter" (Paramétrage)

    • fonction de régression des composants à mesurer (point zéro, point de référence) 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...
  • Page 62 • unités physiques (mg/m , % Vol, ppm) • grandeurs de référence (température, pression) M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK Sujet à modifications sans préavis...
  • Page 63 (oui, non). 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...
  • Page 64 • Entrée analogique 3 : vitesse : Live-Zero (0, 2, 4 mA), affectation de l'unité (m/s, ft/s), valeurs de début et fin de la plage de lecture. M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK...
  • Page 65 • pression : source Live-Zero (Probe (sonde)), Analog In, Subst.(valeur de remplacement). 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 66: Menu Adjustment (Réglages)

    La poursuite par miroir est à nouveau active et par suite l'affichage des mesures actuelles est également actif. M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK...
  • Page 67 Menu GM35/Adjustment/Adjust Temperature/Pressure Fig. 36 : Menu : Adjust Temperature/Pressure 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...
  • Page 68 • Start Boxmeasuring : démarrer la mesure avec la boîte de filtres. • Abort --> Reset: arrêter la mesure avec la boîte de filtres et supprimer les résultats. M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK...
  • Page 69 : • Zero Gas • Manual Adjust CO, • Manual Adjust CO 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 70: Menu "Diagnostic

    Fig. 40 : Menu : Errors/Warnings Ce menu affiche les messages défaut et les alarmes dès que l'on clique sur Update. M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK...
  • Page 71 Ce menu permet d'interroger les valeurs de contrôle des composants à mesurer. 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 72: Menu Maintenance

    • déclencher un cycle de contrôle (Check cycle). • redémarrer le système (System reset). M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK Sujet à modifications sans préavis...
  • Page 73 Fig. 45 : Menu : Test Analog Input Ce menu permet de tester les 3 entrées analogiques. 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...
  • Page 74 Fig. 47 : Menu : Test Digital Input Ce menu permet de tester les 3 entrées binaires. M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK...

  • Page 75: Mise En Service

    • La ventilation doit être prête à fonctionner. 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 76: Outillage Et Matériels Nécessaires À L'installation

    1 x pour l'unité E/R, 1 x pour la sonde GPP, n° de commande 2017519 M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK Sujet à modifications sans préavis...

  • Page 77: Préparation Mécanique De L'émetteur/Récepteur Et Du Réflecteur

    Fig. 48 : Sécurités de transport à ôter sur l'E/R et la sonde 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 78: Nettoyage Des Surfaces Optiques

    (traces) invisibles. Les chiffons optiques peuvent cependant si nécessaire être humidifiés avec de l'eau distillée. M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK...

  • Page 79: Alignement De La Sonde De Mesure Dans La Direction De L'écoulement Gazeux

    3 Bloquer la bride de l'appareil dans cette position tandis que vous serrez les vis du disque de fixation. 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 80: Montage De L'e/R Sur La Sonde De Mesure

    à cheval sur les surfaces lisses de la contre-bride et de la bride appareil. M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK Sujet à modifications sans préavis...
  • Page 81 “Fixation de la sonde de mesure sur l'E/R (fig. : Sonde de mesure GMP)”, page 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 82: Réglages

    M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK...

  • Page 83: Détermination Du Lieu

    5 Lorsqu'une sonde GPP est utilisée, raccorder également son alimentation à l'aide d'un câble du même type. 6 Mettre sous tension 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 84: Alignement De L'axe Optique De La Sonde De Mesure

    L'alignement de l'axe optique est contrôlé à travers le viseur sur le côté droit de l'E/R et réglé par le déplacement de la fixation de la sonde sur la bride appareil. M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK...
  • Page 85 à l'intérieur du cercle interne du réticule. 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...
  • Page 86 6 Passer en mode mesure : ▸ Presser la touche meas. meas M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK Sujet à modifications sans préavis...

  • Page 87: Calibrage Du Point Zéro

    “Diagnostic des pannes et sup- pression des défauts”, page 119. diag 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 88: Passage En Mode Mesure

    2 Mettre sous tension un court instant la soufflerie pour vérifier son fonctionnement et éventuellement chasser la poussière ayant pu pénétrer dans les tuyaux. M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK...

  • Page 89: Sondes Gpp : Alimentation

    Le kit de fixation se compose de 4 vis M16x60, avec pour chaque, un écrou et 2 rondelles. 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 90: Raccordements Électriques Et Contrôle De L'alignement Optique

    Fig. 56 : Connexions câbles sur la face inférieure de l'E/R M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK Sujet à modifications sans préavis...
  • Page 91 – presser la touche meas. meas Maintenant le système fonctionne en mode mesure normal. 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 92: Capot De Protection Contre Les Intempéries

    4 Fixer le capot de protection à l'aide des deux écrous moletés. M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK...

  • Page 93: Mise En Service De L'unité De Traitement

    CO2_Span (%) [1]Les unité sont fixées via un paramétrage. [2] Déviation en pourcentage. 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 94: Etat De Fonctionnement Du Gm35 - State (S)

    AO2 ZEROPT. AO3 ZEROPT. AO4 ZEROPT. AO5 ZEROPT. AO6 ZEROPT. AO7 ZEROPT. M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK Sujet à modifications sans préavis...
  • Page 95 Software version CO (N O) CUVETTE range Flag_062 Probe message Probe com. 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 96: Mesure De Gaz Tests Avec Les Sondes Gpp

    Grâce à cette méthode, on peut mesurer le point zéro à l'aide d'azote ou d'air ainsi que les points de référence avec les gaz et concentrations correspondants. M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK...

  • Page 97: Pré-Mesure Unique/Détermination Des Réglages

    2 mbar et 30 mbar. 6 Fermer la vanne du détendeur, fermer la bouteille de gaz. 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 98: Test Manuel Du Gaz

    5 Répeter ce processus (préparation et mesure) avec les autres gaz tests nécessaires. 6 Passer en mode mesure : meas M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK Sujet à modifications sans préavis...

  • Page 99: Maintenance

    8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...
  • Page 100 Observer toutes mesures de précaution décrites dans ce manuel lors de l'ouverture des raccords. M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK Sujet à modifications sans préavis...

  • Page 101: Travaux Préparatoires Généraux

    • Déterminer les travaux d'entretien, et donc les interruptions de fonctionnement qui s'ensuivent avec les responsables du fonctionnement de l'installation. 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...
  • Page 102 ; y a t'il eu des modifications (par ex. en raison de mesures structurelles)? M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK...

  • Page 103: Travaux De Maintenance Sur L'e/R Et La Sonde De Mesure

    La disposition est importante, afin que l'on puisse faire pivoter l'E/R vers l'avant. 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 104: Inspection Visuelle Et Nettoyage Du Boîtier

    3 Lorsqu'une soufflerie est présente (sonde GMP) : ▸ Continuer avec la maintenance de la soufflerie (page 106). M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK Sujet à modifications sans préavis...
  • Page 105 “Reprise du mode mesure”, page 109. > Surface optique (vitre frontale) Fig. 62 : Surface optique 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 106: Travaux De Maintenance Sur L'alimentation En Air De Ventilation

    La fréquence à laquelle doit être changé le filtre, dépend essentiellement de la concentration en poussières dans l'air ambiant. M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK...

  • Page 107: Contrôle Ou Échange Du Filtre À Air

    L'expérience alors accumulée permettra de fixer les intervalles d'échange futurs. 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...
  • Page 108 6 Remettre en place le couvercle du boîtier, correctement aligné, de sorte que les deux attaches latérales soient engagées. M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK...

  • Page 109: Réenclencher La Soufflerie Et Vérifier Son Fonctionnement

    2 Introduire l'ensemble sonde/unité E/R dans la bride à souder du conduit. 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 110: Raccordement Électrique

    3 En cas d'utilisation d'une sonde GPP, s'assurer que son câble d'alimentation est également bien connecté. 4 Remettre sous tension l'E/R. M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK Sujet à modifications sans préavis...

  • Page 111: Vérifier Et Régler L'alignement Optique Du Gm35

    Autres informations et signification de l'affichage par matrice LED's sur le GM35, voir “Contrôles sur l'écran AWE”, page 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 112: Fin Des Opérations D'entretien Sur Le Lieu De Mesure

    En cas de détérioration dans l'AWE (par ex. panne de l'écran LCD) : ▸ Contacter le SAV de SICK ou le partenaire commercial compétent. M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK Sujet à modifications sans préavis...

  • Page 113: Mesure Boîte Filtres Étalons : Contrôle Des Canaux De Mesure De Co Ou

    : attention à ne pas abimer le capteur d'humidité de l'E/R ! 3 Monter le réflecteur du GM35. 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...
  • Page 114 Bouteille de gaz étalon Fig. 65 : Montage de la boîte de filtres M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK Sujet à modifications sans préavis...

  • Page 115: Reprise Du Mode Mesure

    3 Démonter la boîte de filtres avec sa platine et le réflecteur et les ranger à l'abri 4 Remettre correctement en place l'E/R sur le lieu de mesure. 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 116: Mesure Avec Boîte Filtres Étalons : Contrôle Canaux De Mesure

    : attention à ne pas abimer le capteur d'humidité de l'E/R ! 3 Installer le réflecteur et régler le levier sur la position "GM35". M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK...
  • Page 117 6 Entrer le mot de passe "1 2 3 4" et attendre la fin de l'initialisation. 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 118: Reprise Du Mode Mesure

    2 Démonter la boîte de filtres avec sa platine et le réflecteur et les ranger à l'abri 3 Remettre correctement en place l'E/R sur le lieu de mesure. M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK...

  • Page 119: Diagnostic Des Pannes Et Suppression Des Défauts

    • Couvercles de bride pour fermer l'ouverture des brides lorsque le système de mesure est démonté 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 120: Système De Contrôle Et De Diagnostic Intégré

    Relais 1 : – Contrôler le défaut indiqué et le corriger. ● Défaut groupé M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK Sujet à modifications sans préavis...

  • Page 121: Recherche De Défaut Et Dépannage Sur L'unité De Traitement

    Contacter le SAV. 0 CUVETTE com. avec le moteur de cellule CO. 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...
  • Page 122 Défaut du moteur du disque à filtres ▸ H2O Motor fault Contacter le SAV. M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK Sujet à modifications sans préavis...
  • Page 123 Si le défaut ne peut être réparé : zéro. contacter le SAV. 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 124: Messages Défauts De La Sonde De Mesure

    CO2 Reference trop importante. voir page ▸ Le cas échéant, contacter le SAV. M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK Sujet à modifications sans préavis...
  • Page 125 VISOR amplifer butée. ▸ Echanger l' Illuminateur IR ou contacter le SAV. 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 126: Messages Défauts Des Sondes De Mesure

    2,5 AT, 250 V Fig. 69 : Voyants LED, signaux et fusibles sur l'unité de traitement M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK Sujet à modifications sans préavis...
  • Page 127 4 Connecteurs des liaisons extérieures à l'E/R. 5 Connecteurs des liaisons intérieures à l'E/R. 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 128: Données Techniques, Pièces De Rechange Et Consommables

    MBE * 1 MBE * 1,33 MBE * 2 MBE * 4 M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK Sujet à modifications sans préavis...

  • Page 129: Stabilité

    à l'intervalle entre Sensibilité ± 2 % maintenance d'au moins 3 mois 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 130: Eléments Du Système Gm35

    : 115/230 V électrique CA ; 50/60 Hz, consommation max. 150 VA M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK Sujet à modifications sans préavis...
  • Page 131 Indice de protection IP 65 / NEMA 4x Dimensions dimensions, plans voir page 135 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 132: Plans Cotés

    Dimensions de l'E/R du GM35 Fig. 70 : Dimensions unité E/R GM35 M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK Sujet à modifications sans préavis...

  • Page 133: Dimension De La Sonde Ouverte - Gmp

    – 2.5 m 2628 1988 1738 1488 1238 longueurs spécifiques sur demande 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 134: Dimensions Des Sondes Gpp

    1047 2,5 m 2598 2047 1797 1547 1297 longueurs spécifiques sur demande M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK Sujet à modifications sans préavis...

  • Page 135: Plan Coté Unité De Traitement Du Gm35, Boîtier En Tôle

    Fig. 73 : Dimensions de l'unité de traitement GM35 – Version boîtier en tôle 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 136: Plan Coté Unité De Traitement Du Gm35, Boîtier En Fonte

    Plan coté unité de traitement du GM35, boîtier en fonte Fig. 74 : Dimensions de l'unité de traitement GM35 – Version boîtier en fonte M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK...

  • Page 137: Dimensions Soufflerie

    Dimensions des capots de protection contre les intempéries Fig. 76 : Capot de protection de la soufflerie 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...
  • Page 138 282,5 12,5 Fig. 77 : Capot de protection de l'émetteur/récepteur du GM35 M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK Sujet à modifications sans préavis...

  • Page 139: Dimensions Des Boîtes De Raccordement Pour Liaison Bus Can

    Fig. 80 : Bride avec tube pour monter l'unité E/R du GM35 sur le conduit de gaz 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 140: Pièces De Rechange Et Consommables

    2 023 704 Câble de liaison bus CAN : sonde – unité E/R 3 x 2 x 0.74, 0.6 m long M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK Sujet à...
  • Page 141 2 031 582 Kit électronique poursuite automatique faisceau R788 PL1M0, sonde 1,0 m 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...
  • Page 142 Moteur avec carte électronique, NPR, 2 023 515 Fig. 81 : Affectation pièces de rechange de l'unité E/R GM35 M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK...

  • Page 143: Pièces Détachées De La Sonde

    4 039 022 Bague d'étanchéité G x P 35 126/116 x x7, graphite 5 312 881 Elément de compensation de pression 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...

  • Page 144: Pièces De Rechange De L'unité De Traitement

    6 020 125 Capot fermeture fusible D5 x 20 6 007 328 Pont, enfichable 6 020 400 Clavier souple M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK Sujet à modifications sans préavis...

  • Page 145: Pièces De Rechange De La Soufflerie

    2 017 329 Axe charnière pour contre-bride du GM35 4 023 743 Ruban d'étanchéité 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...
  • Page 146 - P out of range ..............................126 - Sensor communication ........................... 124 M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK Sujet à modifications sans préavis...
  • Page 147 - Mode mesure ..............................47 - Mot de passe ..............................49 Valeurs mesurées (menu) ............................. 60 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...
  • Page 148 INDEX M A N U E L D ' U T I L I S A T I O N | GM35 8011689/YN40/V3-0/2015-08| SICK Sujet à modifications sans préavis...
  • Page 149 INDEX 8011689/YN40/V3-0/2015-08| SICK M A N U E L D ' U T I L I S A T I O N | GM35 Sujet à modifications sans préavis...
  • Page 150 E-Mail sales@sick.co.nz United Arab Emirates China Norway E-Mail sick@sick.no USA/Mexico Denmark Poland E-Mail sick@sick.dk Finland Romania Vietnam France Russia Gemany Singapore Great Britain Slovakia E-Mail mail@sick-sk.sk Hong Kong Slovenia Hungary South Africa www.sick.com SICK AG | Waldkirch | Germany | www.sick.com...

Table des Matières
