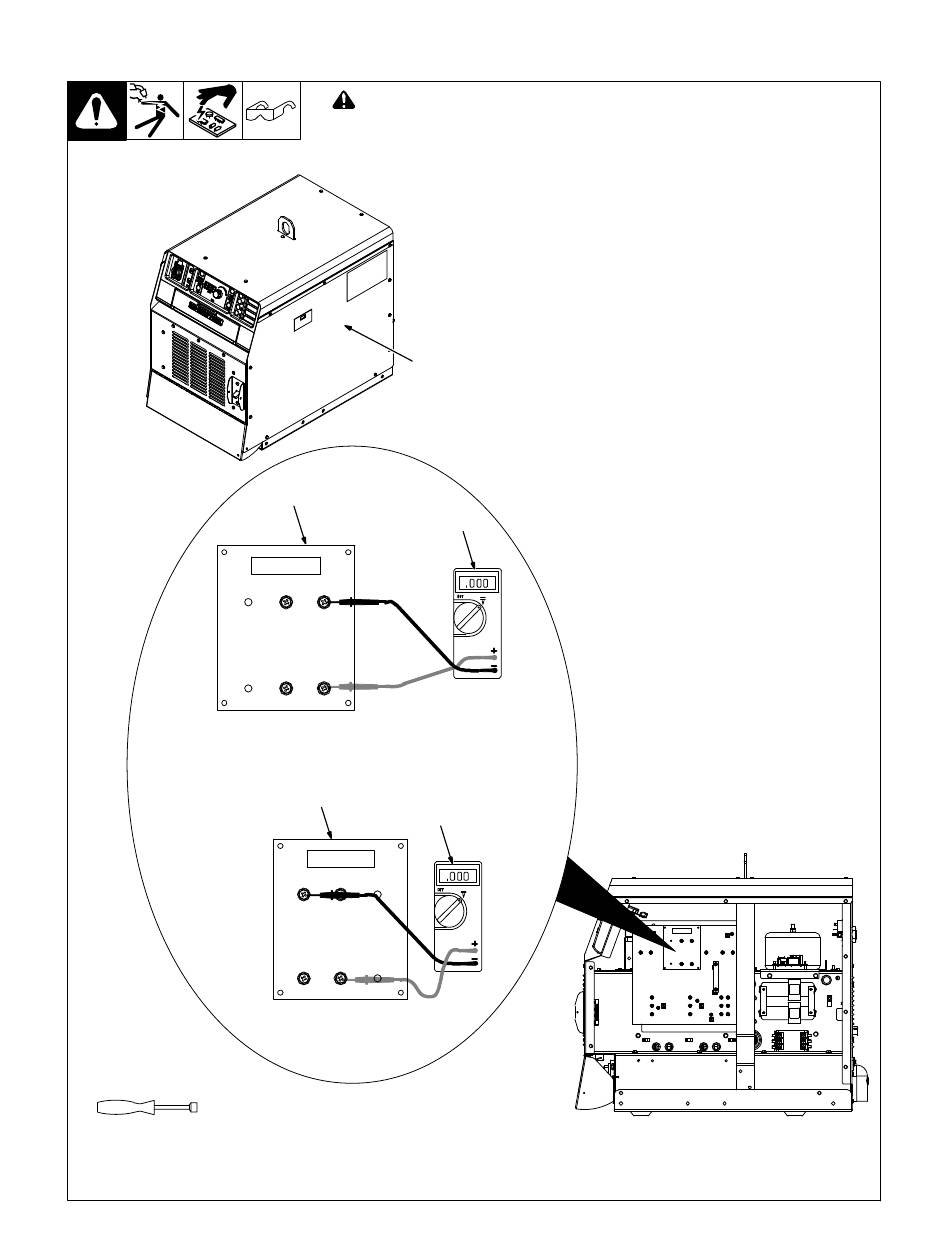

7-6. Mesure de la tension résiduelle du condensateur d'entrée des modèles à 230/460 V
et des modèles à 575 V (à partir du no. MA380007G)
Alimentation 230 Vc.a. :
Sonde (+) sur la borne
du bas et sonde (-)
sur la borne du haut
Outils nécessaires :
5/16 po
OM-236891 Page 76
!
Une tension c.c. importante peut demeurer
sur les
l'alimentation de l'unité ait été coupée.
Contrôler toujours la tension comme indiqué
pour vous assurer que les condensateurs
d'entrée se sont déchargés avant d'intervenir
sur le poste de soudage.
1
2
2
3
Alimentation 460 ou 575 V c.a. :
Sonde (+) sur la borne du bas
à droite et sonde (-) sur la borne
du haut à gauche
condensateurs après que
3
Mettre le poste de soudage
hors-tension et débrancher l'ali-
mentation.
1 Panneau latéral droit
Dévisser les vis de fixation du
panneau et déposer ce dernier.
2 Carte de reconnexion PC10
3 Voltmètre
Mesurer la tension c.c. sur
les bornes vissées de la carte
PC10 tel que montré et attendre
que celle-ci descende aux
alentours de zéro (0) V.
Faire l'intervention planifiée
l'intérieur de l'unité. Lorsque terminé,
reposer le panneau latéral de droite.
Réf. 805142-A / Réf. 805145-A
