Exemple:
Passage du Mode 2 (d'origine) au Mode 3 (manche de droite: Gaz/ Pas et anti couple,
manche de gauche: longitudinal et latéral).
-
Retirez d'abord le quartz et le boîtier porte-piles
-
Devissez le couvercle du boîtier émetteur.
-
Décrochez le ressort du bloc de commande de droite.
-
Desserrez un peu les quatre vis du bloc pour retirer plus facilement le renvoi sur lequel est fixé
le ressort.
-
Retirez ensuite ce renvoi et resserrez les quatre vis.
-
Devissez la lamelle du bloc de gauche et remontez le renvoi ainsi que le ressort dans le bloc de
droite. Le manche de gauche n'est donc plus neutralisé.
-
Remontez la lamelle sur le bloc de commande de droite.
-
Inversez ensuite les fiches de branchement des potentiomètres sur la
platine selon la vue 6. Attention en retirant les fiches, ne tirez pas sur les fils
-
Remontez l'émetteur.
-
Inversez les interrupteurs Reverse (inter. DIP) 1 et 2, au dos de l'émetteur, pour que le sens
de rotation des servos soit correct. Avant de décoller, vérifiez toujours le sens de rotation des
servos.

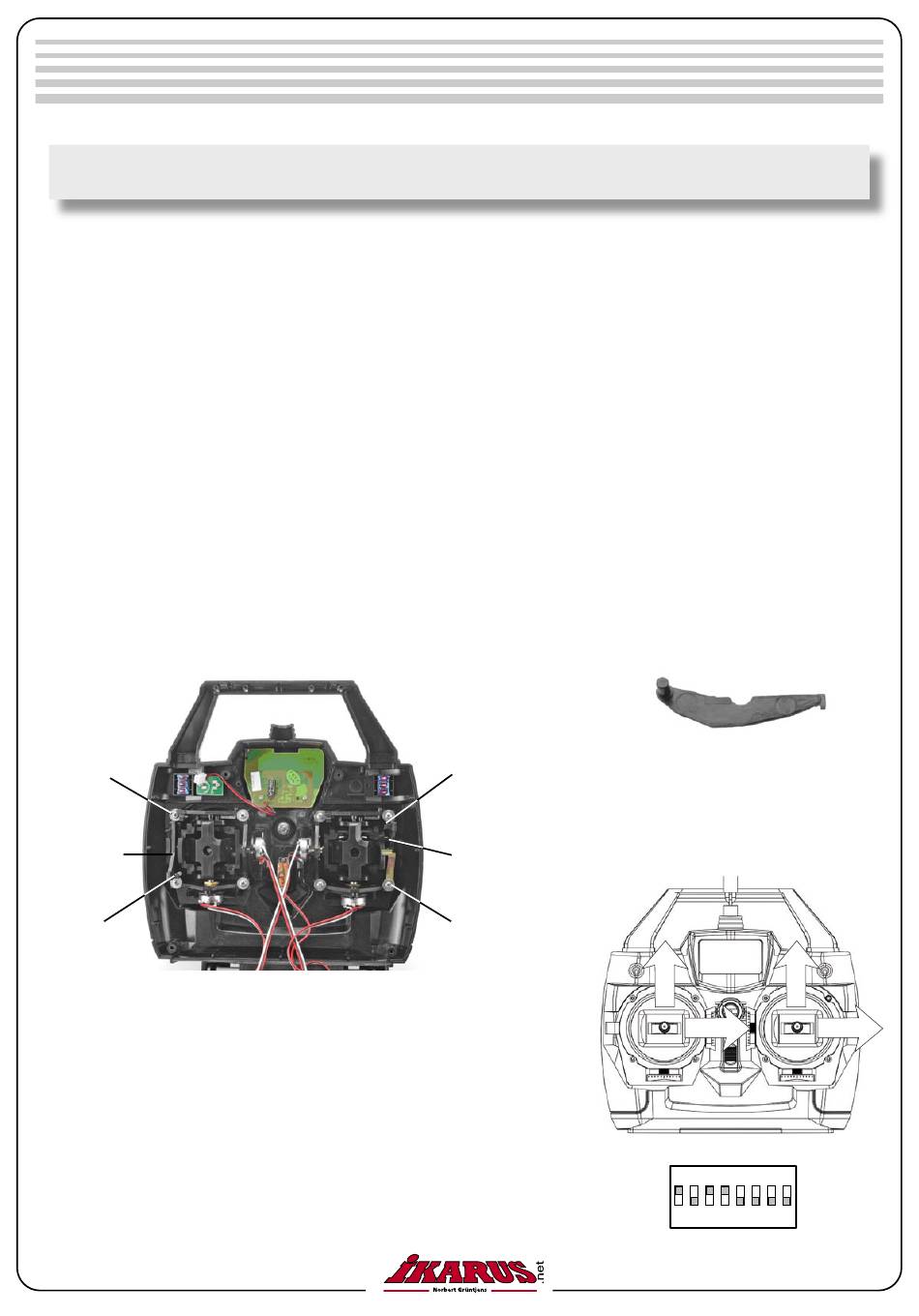

Vue 1
Monter la
lamelle de
crantage
Retirer le
renvoi
Retirer le
ressort
Interrupteurs Reverse :
Grâce à ces quatre interrupteurs (Interrupteurs DIP), vous pou-
vez inverser les sens de fonctionnement de chaque voie. Cette
possibilité est très agréable pour le montage des servos dans
les modèle, car on n'a pas à faire attention au positionnement
de ces derniers. Les interrupteurs DIP sont attribués aux fonc-
tions de commande des manches selon la vue ci-contre (Inter.
5 – 8 ne sont pas attribués) :
Changement de Mode
Monter le
ressort
Remonter le
renvoi
Retirer la
lamelle
48
Vue 2:
Renvoi du ressort
4
3
1
ON
DIP
1 2 3 4 5 6 7 8
2
