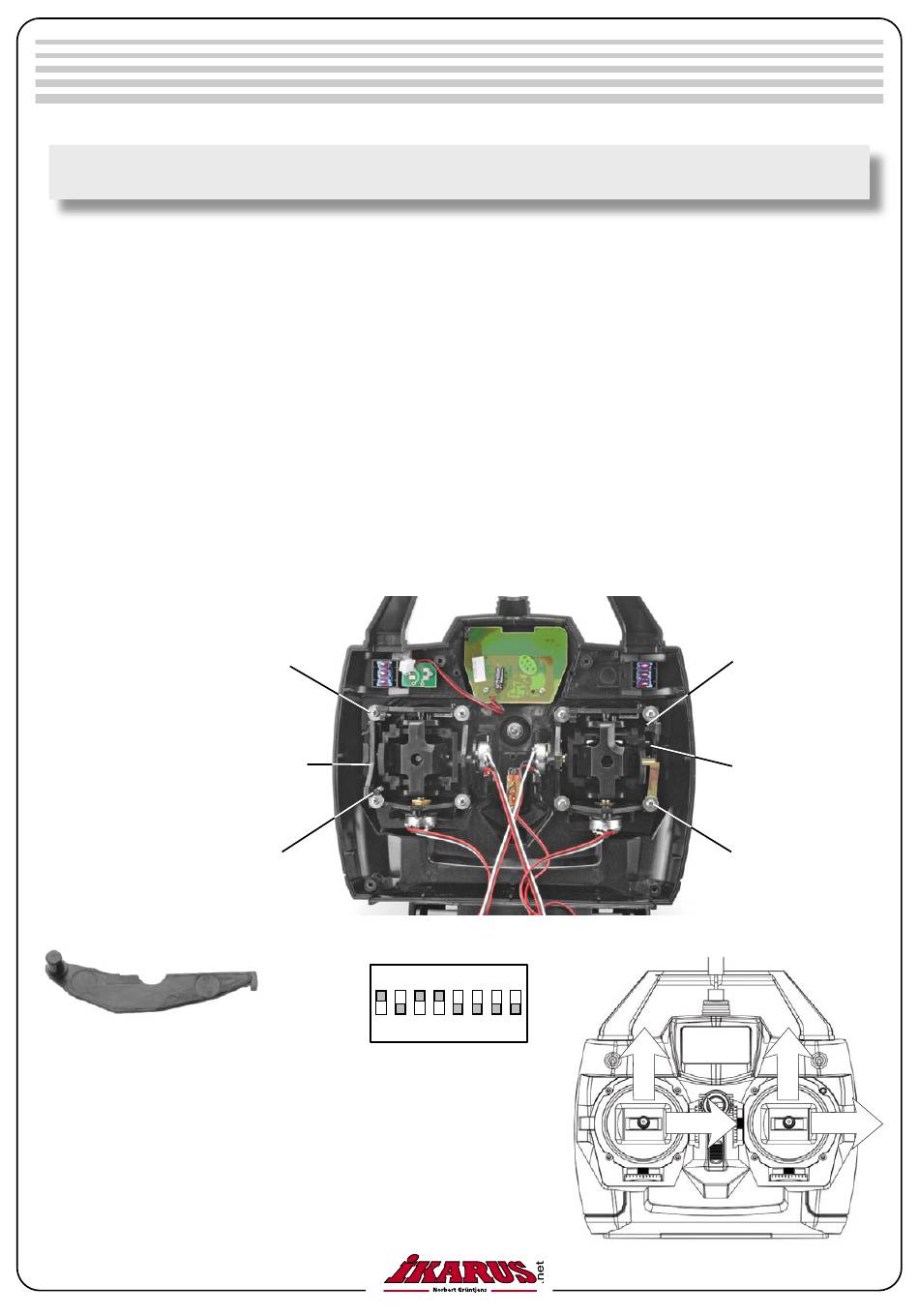

Beispiel:
Umbau von Mode 2 ( Werkseinstellung) auf Mode 3 (Rechter Knüppel: Steigen/ Sinken
und Gieren, Linker Knüppel: Nicken und Rollen)
- Entfernen Sie zunächst den Senderquarz und die Batteriebox und schrauben Sie den Sender auf.
- Hängen Sie die Feder des rechten Aggregats aus (in Abb. 1 links zu sehen).
- Lösen Sie die vier Schrauben des rechten Aggregats etwas, damit Sie die Federwippe leichter he-
rausnehmen können.
- Entfernen Sie die Federwippe und ziehen Sie die vier Schrauben wieder an.
- Die Raste am linken Aggregat abschrauben und die Wippe des rechten Aggregats einhängen,
ebenso die Feder. Der linke Knüppel ist nun selbst zentrierend.
- Die Raste am rechten Knüppelaggregat anschrauben.
- Als nächstes tauschen Sie die Steckplätze der Potis. Die beiden inneren, sowie die beiden äuße-
ren Stecker werden miteinander vertauscht (siehe Skizzen im Kapitel „Die verschiedenen Modi").
Vorsicht beim Abziehen der Stecker, es darf sich kein Kabel lösen.
- Sender wieder zusammenschrauben.
Abb. 1
Raste an-
schrauben
Federwippe
ausbauen
Feder ent-
fernen
Abb. 2: Federwippe
Legen Sie die Reverse - Schalter (Dip – Schalter) 1 und
2 auf der Rückseite des Senders um, damit die Laufrich-
tungen der Servos stimmen. Kontrollieren Sie unbedingt
vor dem ersten Flug, ob die Laufrichtungen der Servos
wirklich korrekt sind.Die DIP-Schalter sind den Knüppel-
funktionen wie abgebildet zugeordnet (Schalter 5 - 8 sind
nicht belegt):
Senderumbau
ON
DIP
1 2 3 4 5 6 7 8
12
Feder ein-
hängen
Federwippe
einbauen
Raste ab-
schrauben
4
3
1
2
