3.3
MODES DE FONCTIONNEMENT
Le
Mass
Combi
n'est
convertisseur/chargeur
de
nombreuses autres caractéristiques qui peuvent être
utilisées pour augmenter l'alimentation en C.A. disponible
totale, même lorsque l'alimentation en C.A. externe est
limitée.
3.3.1
Fonctionnement de base
Lorsqu'il n'y a pas de C.A. externe disponible, le
convertisseur du Mass Combi fournit du courant alternatif
sur la sortie "SHORT BREAK" provenant des batteries. Il
n'y a pas de courant alternatif sur la sortie "POWER". Le
Mass Combi est à présent en mode convertisseur (voir
Figure 4).
ENTREE
CA

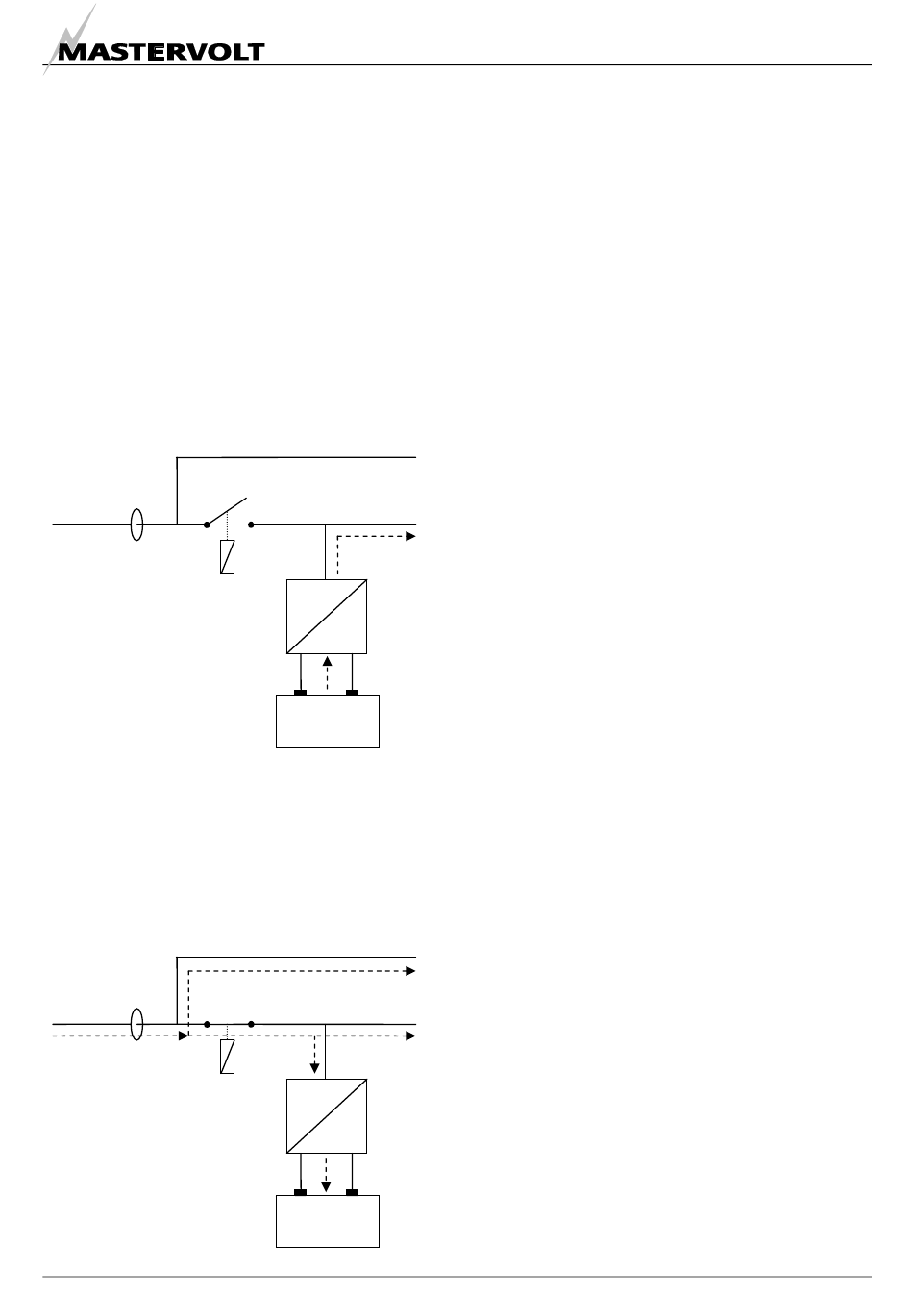

Figure 4 :
Mode convertisseur
Lors de la disponibilité du C.A. externe, le relais de
transfert se met en contact (voir Figure 5). Les deux
sorties ainsi que le chargeur de batteries sont alimentés
par le C.A. externe. Les batteries sont à présent
rechargées. Le Mass Combi est maintenant en mode
chargeur.
ENTREE
CA
Figure 5 :
Mode chargeur
FR / Mass Combi / Mai 2007
pas
un
simple
combiné
batteries. Il
possède
SORTIE CA
"POWER"
SORTIE CA
"SHORT BREAK"
CA
CC
BATTERIES
SORTIE CA
"POWER"
SORTIE CA
"SHORT BREAK"
CA
CC
BATTERIES
3.3.2
Le commutateur de transfert
Le Mass Combi est équipé de deux sorties C.A. :
de
•
La Sortie SHORT BREAK. Cette sortie commute entre
l'entrée C.A. et la sortie du convertisseur. L'entrée C.A.
a la priorité la plus élevée. En principe, le C.A. est
toujours disponible sur cette sortie. Toutefois, lors
d'une commutation, les charges connectées sur cette
sortie ne sont pas alimentées en C.A. pendant une très
courte période (short break). C'est la sortie idéale pour
les charges nécessitant une alimentation permanente
en courant alternatif, telles les ordinateurs individuels,
l'éclairage intérieur et le réfrigérateur.
•
La sortie POWER. Cette sortie est toujours connectée
de façon interne à l'entrée C.A. Elle n'est donc
disponible que lorsqu'une source C.A. externe, telle
une alimentation quai, un groupe électrogène ou une
prise de courant, est disponible. Les charges plus
importantes, telles un chauffe-eau, une plaque de
cuisson électrique ou une machine à laver doivent être
connectées à cette sortie.
3.3.3
Fonction "Power sharing" (sélectionnable)
Si le courant disponible sur l'entrée C.A. est limité, et que
la charge connectée à la sortie C.A. augmente, le
disjoncteur externe C.A. peut disjoncter s'il n'est pas
remédié au problème. Afin d'éviter cela, le Mass Combi
peut réduire automatiquement la sortie du chargeur de
batterie, et par conséquent la consommation en C.A. La
fonction Power sharing permet de capter en permanence
le courant C.A. entrant utilisé pour alimenter le chargeur
de batteries et les appareils électriques connectés aux
sorties C.A.
Le Power Sharing level doit être réglé pour correspondre à
la valeur du disjoncteur externe qui protège le C.A.
entrant. Lorsque le C.A. externe est limité par un fusible
de 6A, par exemple, le Power Sharing level doit être réglé
sur 6A.
TECHNOLOGIE
141
