Connecteur
Connexion à
pour sonde de
distance
température
(tableau ICC)
1 - 2 - 3 - 4
REMOTE
TEMP . SENS
QRS232
BATTERY
POS
+
Tableau ICC
Tableau APC (optionnel)
ENTREE CA
L
N
PE
Source CA entrante
Disjoncteur / DC
Ce schéma illustre l'emplacement standard du Mass Combi dans un circuit. Il n'est pas conçu pour servir de directives de
câblage détaillées pour une installation électrique spécifique

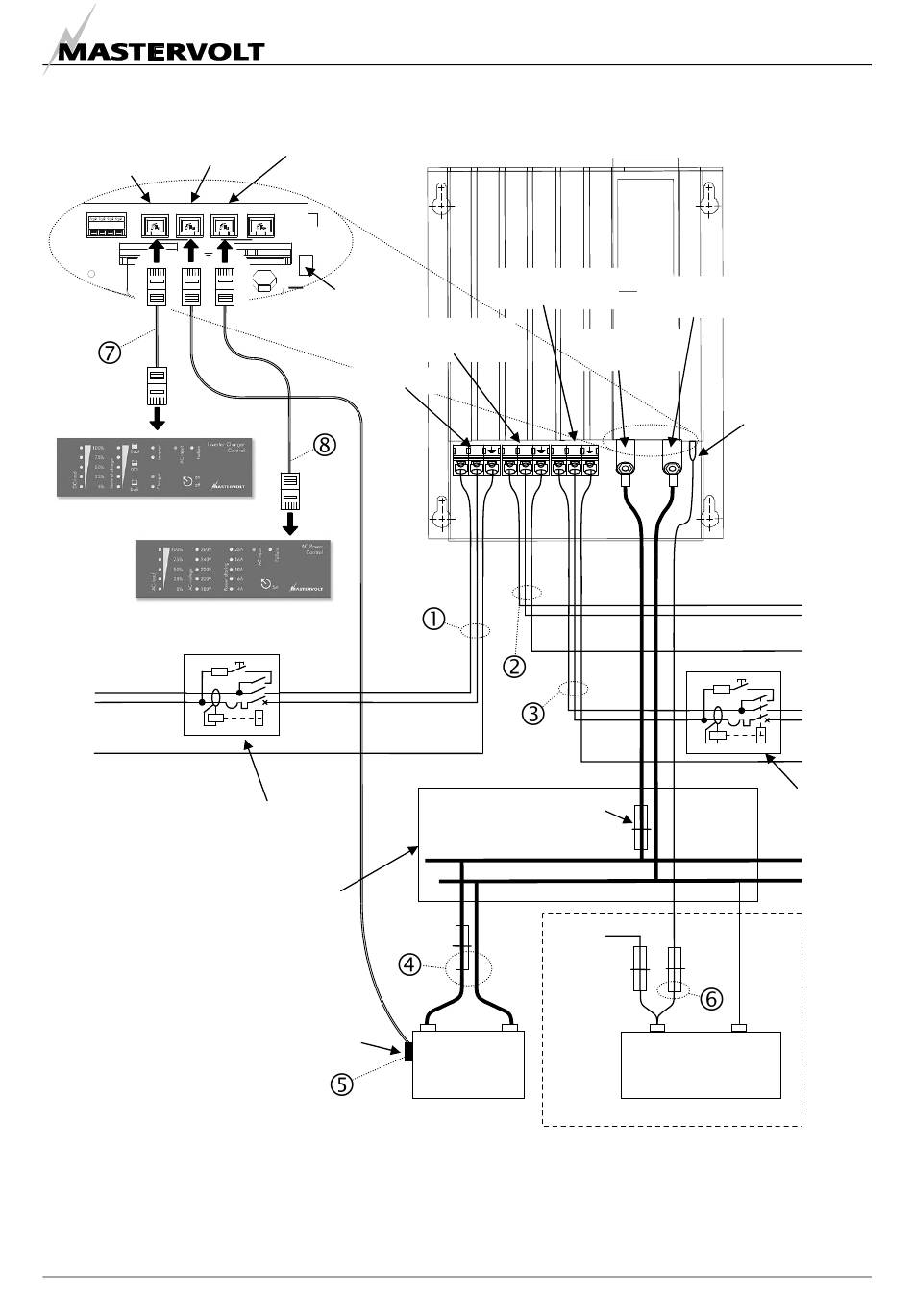

Figure 27 : schéma d'installation d'un Mass Combi (en fonctionnement autonome)
FR / Mass Combi / Mai 2007
Connexion
QRS232
MASTERBUS
NEG
+5A
2ème sortie
chargeur de 5A
Entrée CA
Max. 50A
30mA
Distribution CC
Fusible batterie
Sonde de température
Sortie CA
"SHORT BREAK"
Sortie CA
Borne de batterie
"POWER"
positive (+)
Fusible Combi
Vers alternateur
+
Batteries
de service
OPTIONNEL
INSTALLATION
Borne de batterie
négative (–)
2ème sortie
chargeur de 5A
+
Vers charges CA
N
PE
N
PE
+
Fusible
25A-T
+
Batterie de démarrage
(optionnel)
L
POWER
L
SHORT
BREAK
DC
157
