6
1
2
5
3
4
3
4
5
2
6
1

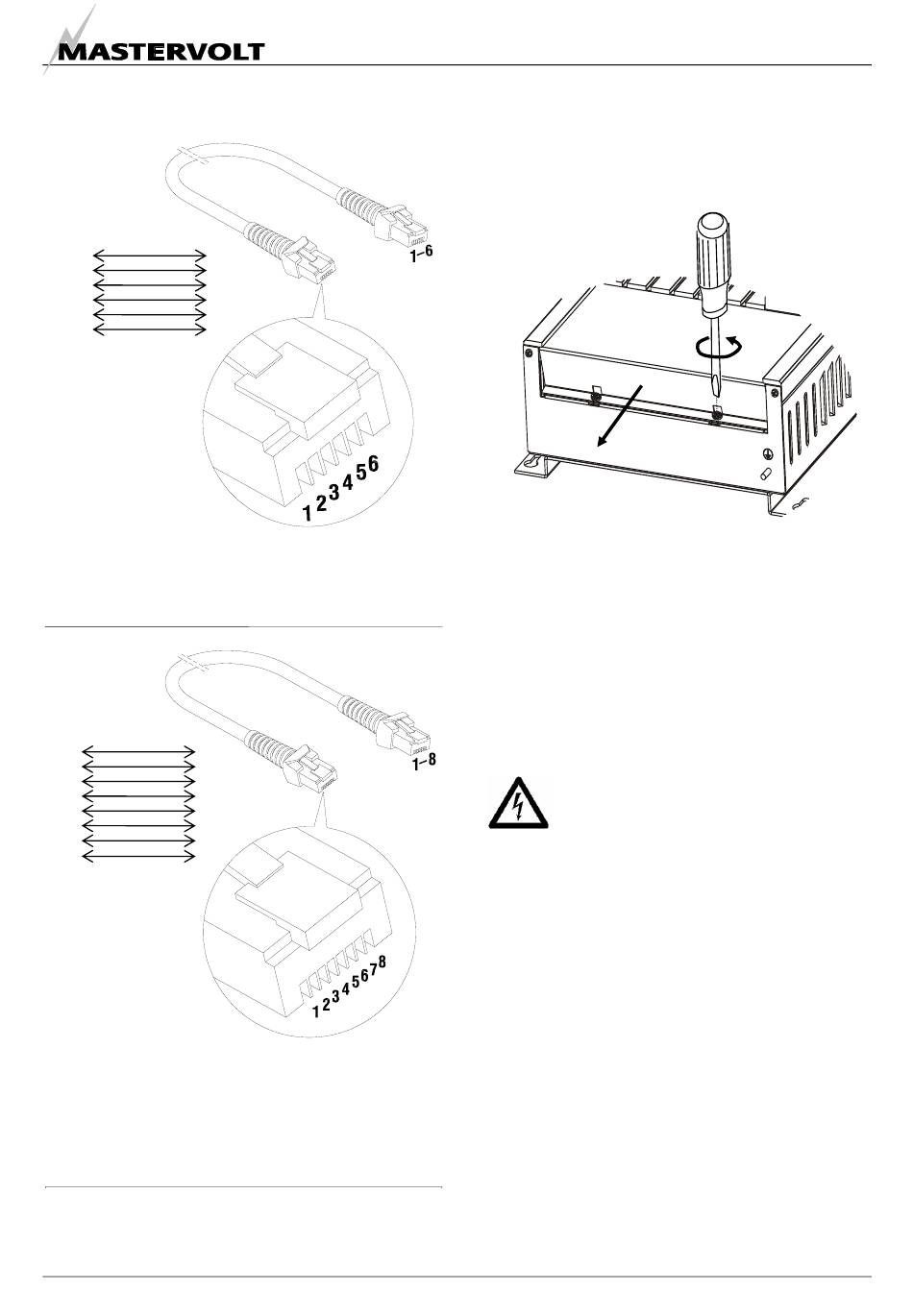

Figure 19 : Câble de communication modulaire à 6
conducteurs. Fils croisés
Pour connecter les tableaux de télécommande
1
8
2
7
6
3
4
5
5
4
3
6
7
2
1
8
Figure 20: Câble de communication modulaire à 8
conducteurs. Fils croisés.
Pour communication entre les deux Mass Combi
(fonctionnement en parallèle)
FR / Mass Combi / Mai 2007
5.5
OUVERTURE DU COMPARTIMENT
BRANCHEMENTS
Step 2
Figure 21
Se référer à la Figure 21. Suivre les étapes suivantes :
1
Desserrer de deux tours les deux vis Philips
sécurisant la plaque avant.
2
Faire glisser la plaque avant du boîtier (vers le bas).
Les bornes et les presse-étoupes sont à présent
accessibles (voir Figures 22 et 23).
AVERTISSEMENT
Ne
jamais
branchements si le Mass Combi est connecté
à une source de puissance !
INSTALLATION
Step 1
2x
ouvrir
le
compartiment
153
