FONCTIONNEMENT
4.3.2
Surcharge à la sortie ou court-circuit
En cas de surcharge ou de court-circuit en mode
convertisseur, la diode lumineuse 100% (voir Figure 15)
s'éclaire en rouge sur le tableau de commande utilisateurs
et la tension de sortie du Mass Combi est limitée. Le Mass
Combi s'arrête si cette surcharge ou panne dure plus de
cinq secondes.
Le Mass Combi redémarrera automatiquement après
arrêt. Après cinq tentatives d'échec au démarrage, le
Mass Combi s'arrêtera de façon permanente et la diode
lumineuse "Inverter" (voir Figure 15) clignotera. Vous ne
pourrez redémarrer le Mass Combi qu'en commutant
l'appareil manuellement sur les positions OFF et ON à
l'aide de l'interrupteur situé sur le Mass Combi, après
élimination de la surcharge ou résolution de la panne.
4.3.3
Surchauffe
En cas de surchauffe, le Mass Combi s'arrête (se référer
au § 8.1 pour éclairage des témoins lumineux). Le Mass
Combi se met automatiquement sous tension lorsque la
température chute en dessous du seuil réglé par défaut en
usine.
DC load
Mode "Charger" : affiche le
courant de charge C.C. en
pourcentage du courant maximum.
Mode "Inverter" : affiche le C.A.
en pourcentage du courant
maximum.

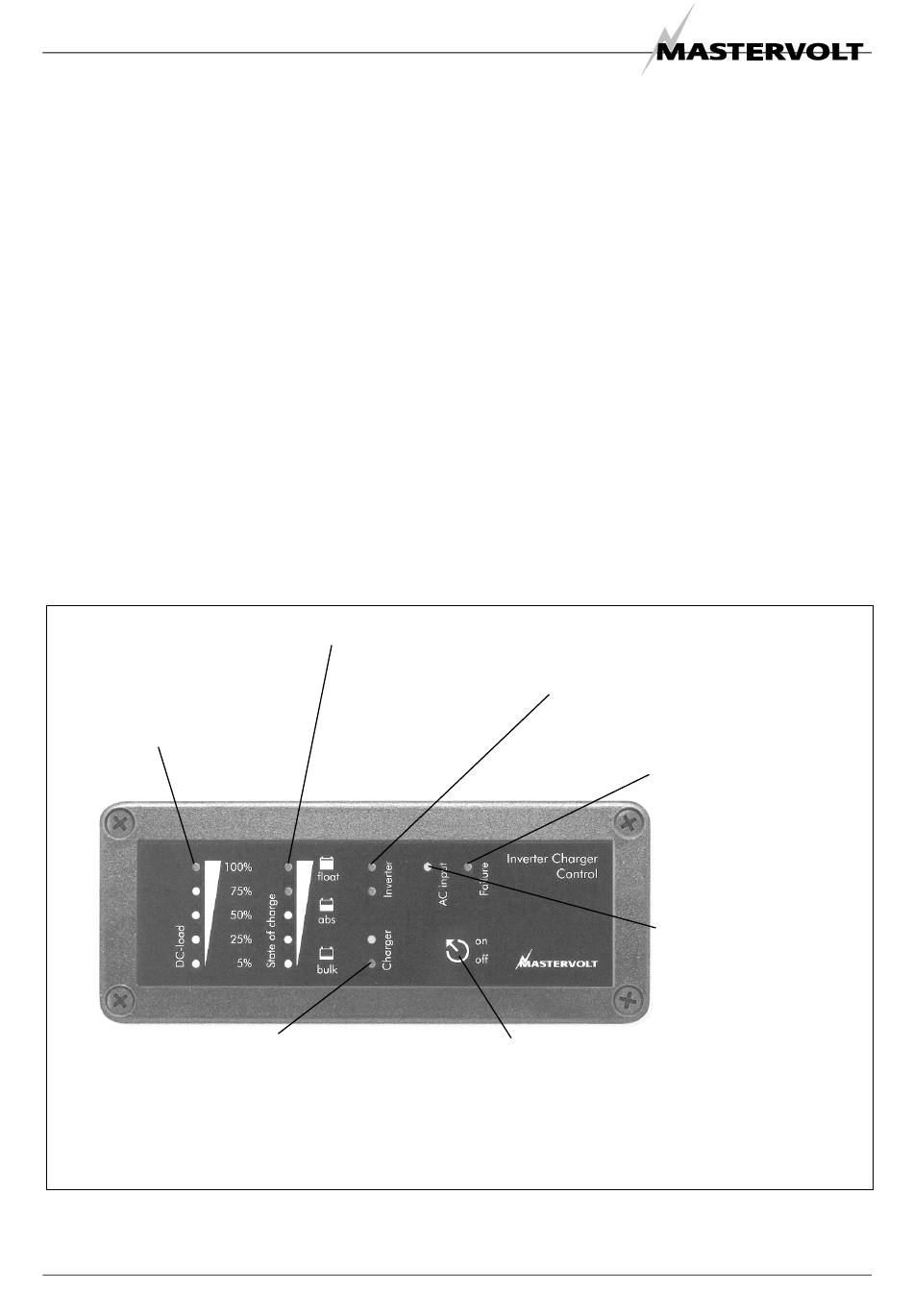

Figure 17 : Fonctionnement du tableau de télécommande ICC
148
Cycle de charge
Mode Charger : affiche le
statut du cycle de charge :
bulk, absorption ou float
(voir § 3.1.1).
Mode Inverter : affiche la
tension batterie
approximative
DEL Charger
DEL verte : le Mass Combi
fonctionne en mode Charger.
Rouge : une erreur est
détectée.
Une surchauffe est en général provoquée par :
•
des charges lourdes ou non résistives fonctionnant de
façon prolongée
•
une température ambiante élevée
•
une circulation d'air interrompue (poussière ou espace
trop restreint).
4.3.4
Sous-tensions et surtensions
L'entrée C.A. du Mass Combi est protégée, dans des
limites raisonnables, contre les surtensions et les sous-
tensions (se référer aux spécifications du § 9.2). Le Mass
Combi commutera en mode "Inverter" (convertisseur) si la
tension de la source d'alimentation C.A. est hors limites et
recommutera dans l'autre mode si la source d'alimentation
C.A. est à nouveau disponible.
L'entrée C.C. du Mass Combi est également protégée,
dans des limites raisonnables, contre les surtensions et
les sous-tensions (se référer aux spécifications du § 9.1.
Le Mass Combi s'éteindra si la tension de l'entrée C.C. est
hors limites.
DEL Inverter
DEL verte : le Mass Combi
fonctionne en Mode Inverter.
Rouge : une erreur est
détectée.
DEL Failure (panne) :
Si éclairée en rouge, cela
signifie qu'une panne est
détectée. Les causes de
pannes sont expliquées au
§ 8.1
Interrupteur On/Off
(Note : cet interrupteur ne fonctionnera pas si
l'interrupteur principal du Mass Combi est réglé
sur Off)
AC Input (entrée CA)
S'éclaire lorsque le C.A.
entrant est disponible.
Mai 2007 / Mass Combi / FR
