INSTALLATION
5.7
MONTAGE DU BOITIER
Le boîtier peut être installé avec des boulons M6.
10cm
10cm

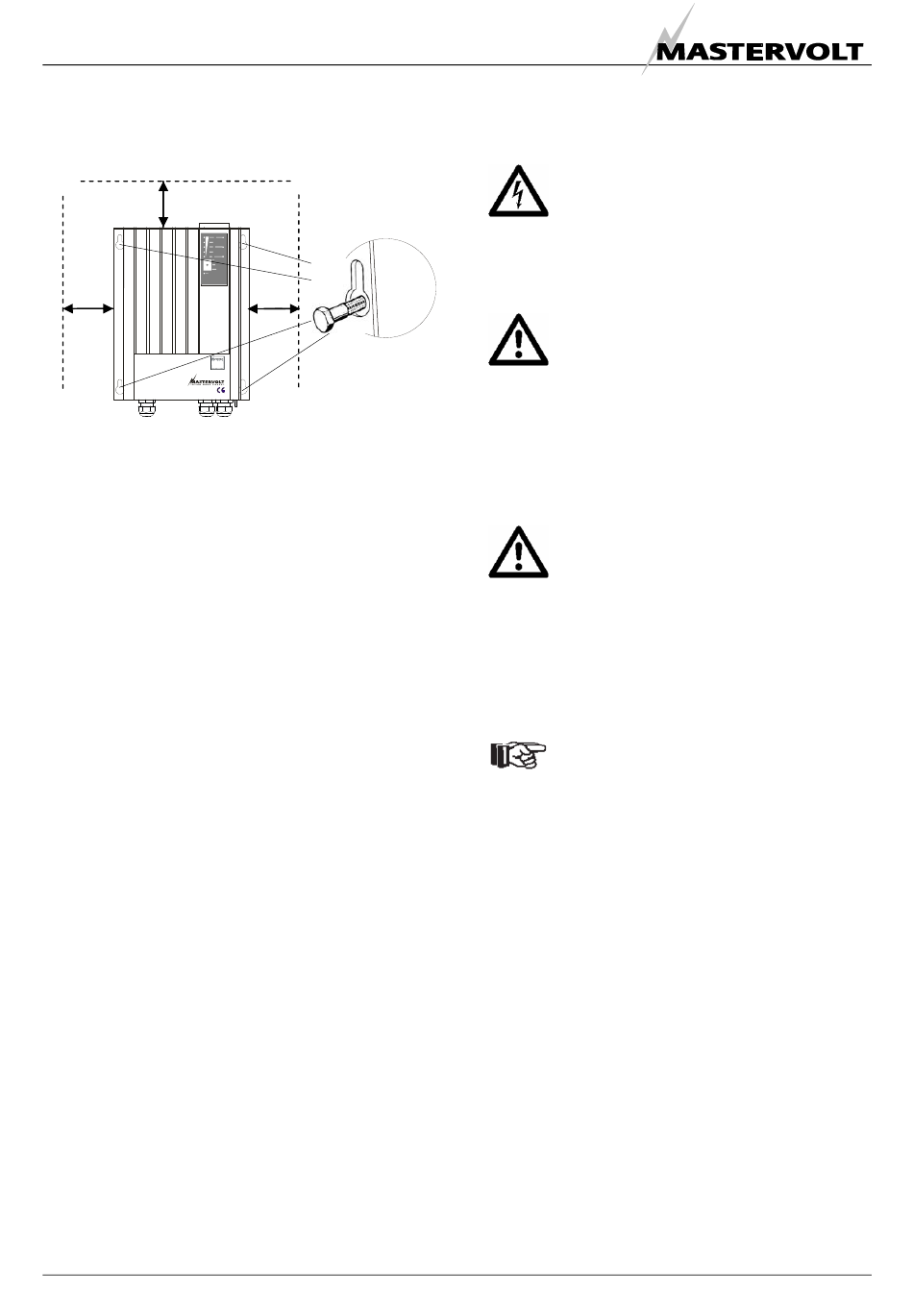

Figure 26 : montage du boîtier
Pour monter le boîtier, procéder comme suit :
1
Déterminer les quatre points de montage en vous
basant sur les schémas d'encombrement (se référer à
la Figure 24)
2
Visser légèrement les boulons supérieurs dans le
mur.
3
Suspendre le boîtier en plaçant les trous en forme de
serrure sur les deux boulons, puis serrer fermement
ces boulons pour ne pas empêcher le déplacement
éventuel du boîtier.
4
Placer les deux boulons inférieurs.
5
Serrer fermement tous les boulons.
156
10cm
5.8
INSTRUCTIONS DE CABLAGE
AVERTISSEMENT
L'installation doit être effectuée par un
électricien qualifié. Avant de raccorder les
câbles, mettre les distributions C.A. et C.C.
hors tension et positionner l'interrupteur du
Mass Combi sur Off (voir Figure 11).
ATTENTION !
Des court-circuits ou des polarités inversées
peuvent
endommager
batteries, le Mass Combi, le câblage et/ou les
connexions des bornes. Les fusibles installés
entre les batteries et le Mass Combi ne
peuvent empêcher les dommages provoqués
par des polarités inversées, et entraînera de
plein droit une nullité de la garantie.
ATTENTION !
Des sections de câbles trop petites et/ou des
connexions desserrées peuvent occasionner
des surchauffes dangereuses des câbles
et/ou des bornes de raccordement. Il est donc
très important de bien serrer toutes les
connexions afin de limiter autant que possible
la résistance de passage. Utiliser des câbles
de section appropriée.
REMARQUE!
Introduire systématiquement les câbles par
les presse-étoupes de l'armoire électrique,
puis connecter les câbles aux bornes.
Référez-vous au paragraphe 5.8.1 pour les instructions de
câblage du Mass Combi en fonctionnement autonome ou
au paragraphe 5.8.2 pour les instructions de câblage de
deux Mass Combi en fonctionnement parallèle.
sérieusement
les
Mai 2007 / Mass Combi / FR
