Sonde de température

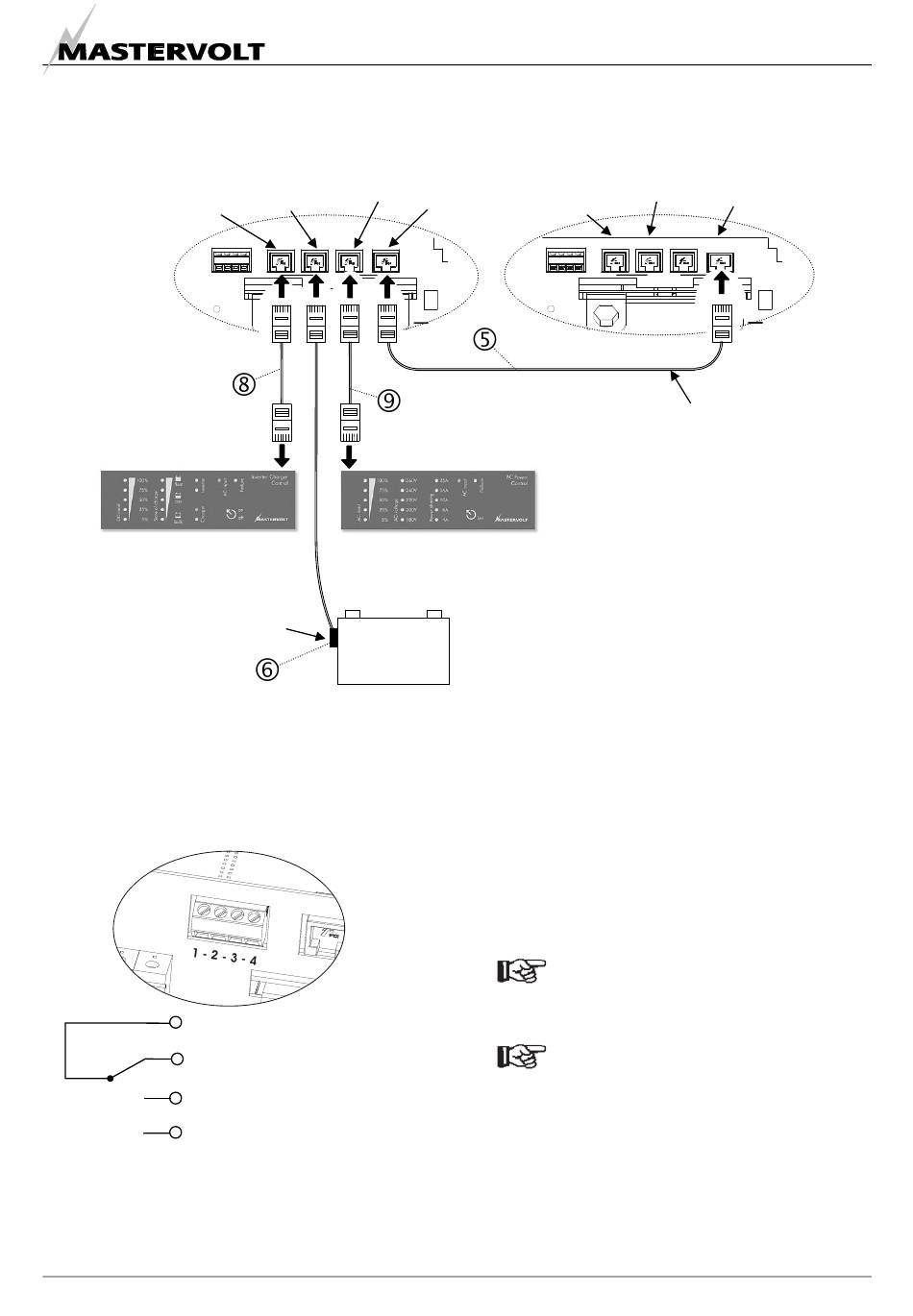

Figure 29: connexion des tableaux de télécommande, des sondes de température et du câble de communication pour
fonctionnement en parallèle
5.8.3
Contacts Alarme
Les connecteurs 1 à 4 sont raccordés comme suit :
1 (C) Commun
2 (NC) Normalement fermé
3 (NO) Normalement ouvert
4 Non utilisé
Figure 30 : contacts alarme
Le contact Alarme est basculé sur "Normalement ouvert"
en cas de déclenchement de l'Alarme (se référer au
§ 3.6). Courant de commutation maximum : 1A.
FR / Mass Combi / Mai 2007
Mass Combi "A"
(Master)
Connecteur
Connexion
pour sonde de
QRS232
température
REMOTE
TEMP . SENS
QRS232
MASTERBUS
POS
BATTERY
NEG
+
Tableau APC (optionnel)
+
Batteries de
Service
Connexion à
distance
Connexion
(tableau ICC )
PARALLEL
1 - 2 - 3 - 4
+5A
+
Les Mass Combi 12/4000-200 et 24/4000-120 sont livrés
avec deux jeux de contacts alarmes. Ceux-ci se mettent
en marche simultanément.
5.9
REGLAGES
Se référer au Chapitre 6 pour les réglages des cavaliers.
REMARQUE :
Il est impératif de régler les interrupteurs
avant mise en service de l'appareil !
NOTE
Lors
télécommande Masterlink MICC :
se référer au § 6.2.5 pour les réglages des
cavaliers du Mass Combi
se référer au § 4.4 du manuel d'utilisation du
Masterlink MICC pour régler le Mass Combi.
Mass Combi "B"
(Slave)
Connecteur
pour sonde de
Connexion
température
PARALLEL
REMOTE
TEMP . SENS
QRS232
MASTERBUS
POS
BATTERY
NEG
+5A
Câble de
communication
pour
fonctionnement
en parallèle
de
l'utilisation
d'un
INSTALLATION
tableau
de
161
