FR / Soladin 700/1000/1500 Web Manuel Utilisateurs
5.2
Options d'installation
Cette section explique les options qui peuvent être
requises pour les normes locales ou les souhaits
personnels.
5.2.1
Interrupteur CC externe
En option le Soladin peut être équipé d'un interrupteur CC
externe qui est utilisé pour déconnecter les modules
photovoltaïques de l'onduleur, ce qui peut être demandé
dans certains bâtiments par la norme internationale
IEC60364-7- 712. Ceci est possible chez Mastervolt
5.2.2
Utilisation d'un dispositif de courant résiduel
Si les normes locales requièrent l'utilisation d'un dispositif
de
courant
résiduel
712.413.1.1.1.2 (et les normes nationales dérivées) le
Soladin Web est une "alimentation de puissance PV qui a
au moins une séparation entre le côté CA et le côté CC".
5.2.3
Mise à la terre fonctionnelle
Certains modules PV nécessitent une mise à la terre
fonctionnelle selon les instructions du fabricant. Lorsqu'une
résistance de mise à la terre ≥ 100kΩ est utilisée, la
détection d'isolation du Soladin n'a pas besoin d'être
désactivée. Une résistance de mise à la terre est livrée
avec le Soladin DC-switch.
Consulter le manuel d'utilisateurs du Soladin DC-switch
pour plus d'informations sur la mise à la terre fonctionnelle
des modules PV.
5.2.4
Connexion à un réseau 230V triphasé
Si le réseau public est dans une configuration triphasée
Delta, le Soladin doit être connecté entre deux phases
(230V)
5.2.5
Déconnexion de la charge
Installer un disjoncteur séparé pour chaque Soladin pour
assurer qu'il puisse être déconnecté de manière sécurisée
lorsqu'il est soumis à charge. 16A est le maximum autorisé
pour la protection fusible.
(RCD),
selon
IEC
60364-7:
5.3
Mise hors service
S'il s'avère nécessaire de mettre le Soladin Web hors
service, suivre, dans l'ordre, les instructions décrites ci-
dessous :
1.
Couper la tension du réseau électrique en coupant
l'interrupteur du circuit de distribution CA
2.
Basculer l'interrupteur CC en position OFF.
3.
Utiliser un outil spécial pour appuyer les pièces en arc,
verrouiller
les
l'intérieur. Déconnecter les connecteurs CC.
4.
Déverrouiller les câbles CA, un par un, à l'aide d'un
tournevis plat, voir Figure 5-6
1

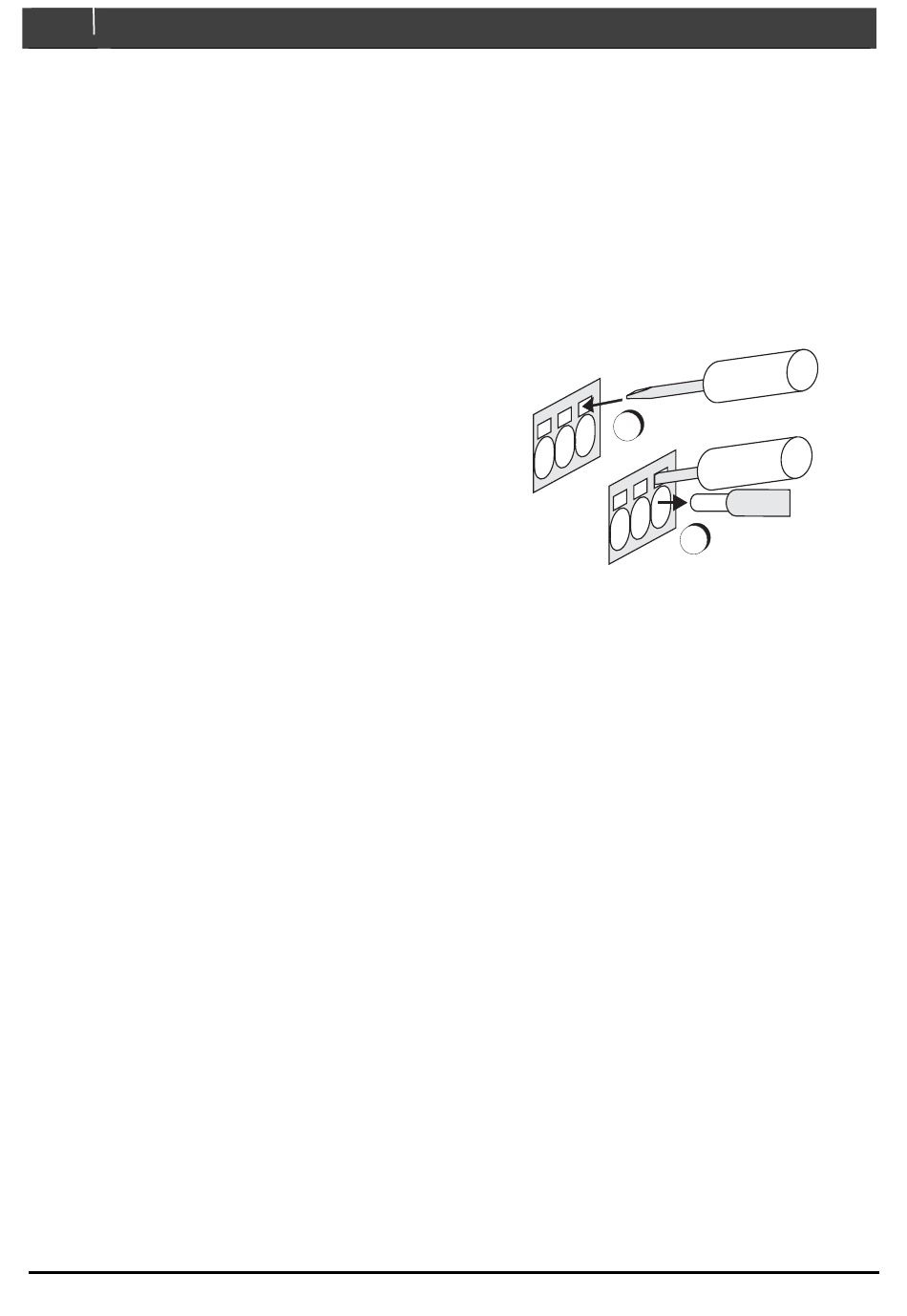

Figure 5-6
connecteurs
CC,
2
vers
