AVANT TOUTE UTILISATION
3.4
CABLAGE CA
Le Sunmaster ne doit être utilisé que dans une installation
permanente, connectée à un groupe de distribution CA
indépendant, auquel aucun autre appareil électrique n'est
connecté.
Le câblage entre la boîte de jonction ou la gaine électrique
des câbles et le Sunmaster doit être à double isolation.
Utiliser un diamètre de câble CA approprié, de façon à ce
que la résistance de chaque fil à l'intérieur du câble entre
le Sunmaster et la distribution CA n'excède pas 0,25 Ohm.
Directive : jusqu'à 25 mètres de long, utiliser un diamètre
de câble de 3 x 4mm². Pour des longueurs supérieures à
25 mètres, choisir un plus gros diamètre de câble.
3.5
MISE A LA TERRE
Le Sunmaster doit être fourni avec un conducteur de
protection à la borne de terre de la sortie CA.
Le câble de mise à la terre et l'ensemble du câblage
doivent être conformes aux codes et règlements locaux en
vigueur.
Grâce à l'isolation galvanique entre l'entrée CC et la sortie
CA du Sunmaster, la mise à la terre du convertisseur
solaire n'est pas nécessaire.
3.6
SPECIFICATIONS DU SYSTEME SOLAIRE
Le système solaire doit répondre aux spécifications
suivantes :
•
Tension maximum des branches en circuit ouvert à la
température la plus basse possible des modules PV :
Modèle
Sunmaster XS6500
•
Câble PV à double isolation
•
Tous les câbles de la branche doivent être à double
isolation et doivent être équipés de connecteurs
MultiContact préassemblés (Ø4mm).
•
La puissance maximum connectée à chaque entrée
solaire ne doit pas excéder 3500Wp.
•
Si plusieurs branches sont connectées à la même
entrée solaire, les deux longueurs de branches devront
être égales.
•
La puissance d'entrée totale doit être distribuée autant
que possible de façon égale sur les deux entrées
solaires. En conséquence, au moins une branche doit
donc être connectée à l'entrée Solar 1 et une branche
à l'entrée Solar 2.
.
ATTENTION !
Ne pas installer le Sunmaster si le système
solaire n'est pas conforme aux conditions
mentionnées ci-dessus.
80
3.7
En fonction des réglementations locales en vigueur,
l'utilisation d'un interrupteur CC entre les modules PV et le
convertisseur peut être obligatoire.
La norme internationale IEC60364-7-712, par exemple,
ordonne l'utilisation d'un interrupteur CC dans les
installations électriques solaires des bâtiments. Mastervolt
propose donc plusieurs modèles de Sunmaster avec
interrupteur CC intégré. Référez-vous au Chapitre 3.2
pour vérifier si votre Sunmaster est équipé d'un
interrupteur CC.
Si votre Sunmaster n'est pas équipé d'un interrupteur CC,
vous pouvez installer un interrupteur CC externe. Des
interrupteurs à simple et double sorties (tension nominale
de 600V et 25A) sont disponibles. Se référer au Chapitre 8
pour obtenir des informations de passation de commande.
3.8
La partie solaire ou CC du système se compose de
plusieurs modules photovoltaïques (solaires), mentionnés
ci-après en tant que "modules PV". Les modules PV sont
connectés en série pour former ce que l'on appelle une
"branche". Ces branches se composent d'une connexion
plus (+) et d'une connexion moins (–) qui peuvent être
directement connectées au Sunmaster.
La tension de chaque branche devrait être égale à la
tension en circuit ouvert (Voc) par module PV (se référer
aux spécifications des modules PV), multipliée par le
nombre de modules PV dans chaque branche. En fonction
de l'irradiation solaire, cette valeur devrait être égale à 70-
600Vdc max
95% de la tension calculée de la branche.

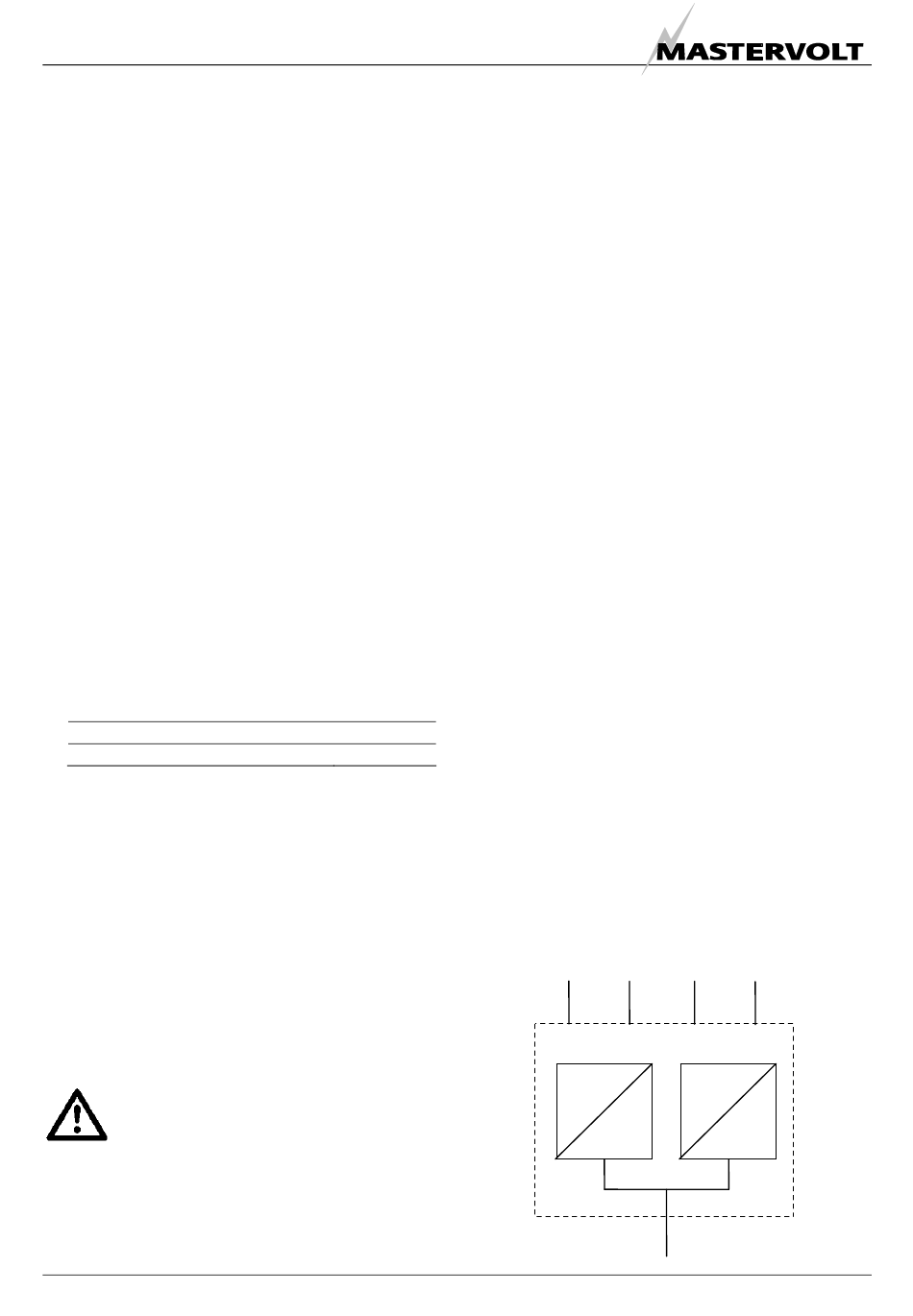

Le Sunmaster se compose de deux convertisseurs
distincts, indiqués en tant que "SOLAR 1" et "SOLAR 2"
(voir Figure 6). Chacun des deux convertisseurs possède
sa propre entrée Solar, indiquée sur l'appareil en tant que
"Solar 1 connection" et "Solar 2 connection".
Figure 6
INTERRUPTEUR CC
MODULES PV ET BRANCHES
Entrée Solar CC 2
Entrée Solar CC 1
(max. 3500Wp)
(max. 3500Wp)
–
+
+
"SOLAR 1"
"SOLAR 2"
DC
DC
AC
Réseau CA
Novembre 2007 / Sunmaster XS6500 / FR
–
AC
