Contrôle et fonctionnement des diodes
en mode convertisseur

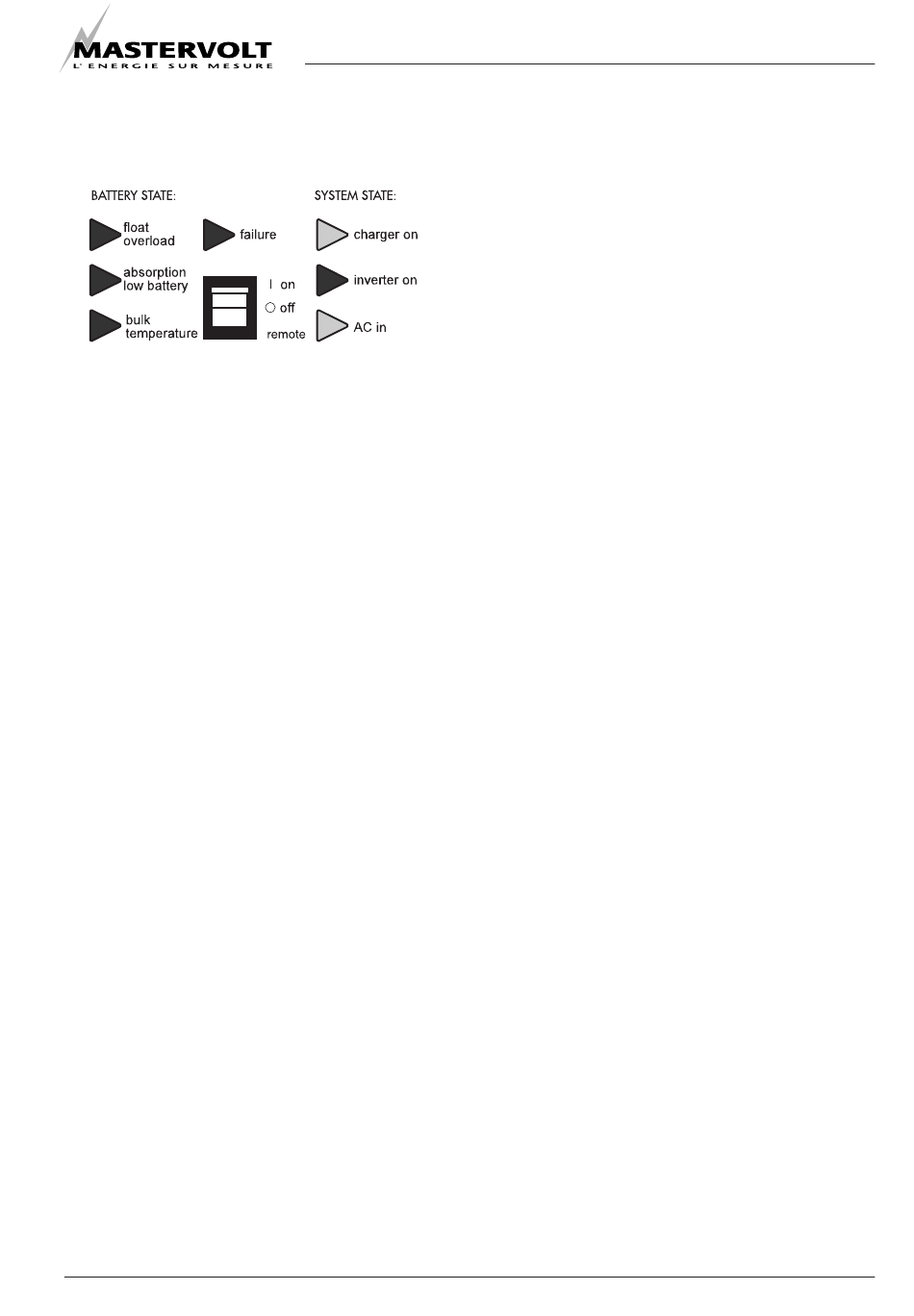

Fig. 3 : Contrôle et fonctionnement des diodes en mode
convertisseur.
Lorsque le convertisseur COMBI fonctionne, le
panneau avant doit être "rouge" comme suit (voir
Fig. 3). Dans des conditions normales de fonction-
nement, aucune des trois diodes rouges d'alarme
n'est allumée. La diode Température s'allume en
cas d'augmentation de température anormale dans
les circuits du convertisseur. Celle-ci peut être
causée par une mauvaise ventilation ou par le dé-
passement des capacités du convertisseur par la
charge connectée. La diode "batterie vide" s'allume
lorsque la tension de la batterie passe sous la
tension d'arrêt en cas de batterie vide. La diode
"surcharge" s'allume à la suite d'un court-circuit ou
en cas de surcharge importante. L'élimination du
court-circuit ou la réduction de la charge connectée
remet à zéro le circuit de surcharge.
3.4.3
Protection électronique
Des circuits électroniques à action rapide protègent
le convertisseur des surcharges extrêmes, des ten-
sions de batterie hautes ou basses et des tempéra-
tures élevées. La diode "surcharge" s'allume quand
la charge reliée au convertisseur est trop élevée.
Après ± 3 s. le convertisseur s'arrête et la diode
"panne" s'allume en même temps que la diode
"surcharge". Le convertisseur reste éteint pendant
± 10 s. puis se remet en marche. S'il ne peut pas
redémarrer la charge en 5 fois, il s'arrête pour de
bon. La charge connectée est trop élevée pour le
convertisseur. Réduire la charge, ou le nombre de
consommateurs.
FR / DAKAR COMBI 12/1500, 12/2500, 24/1800, 24/3000 & 48/3000 à onde sinusoïdale / Décembre 1999
Le convertisseur doit être remis en marche manuel-
lement au moyen de l'interrupteur marche/arrêt.
3.4.4
Circuit de veille intégré
Ce dispositif d'économie d'énergie automatique
intégré réduit la consommation de la batterie en
l'absence d'une charge. La commutation est instan-
tanée. Dans la plupart des cas, cette commutation
n'est pas perceptible. De petites charges telles que
les horloges des magnétoscopes et les fours à
micro-ondes fonctionnent aussi bien, que le con-
vertisseur soit en veille ou en marche. La tension
de sortie est identique à celle obtenue dans des
conditions de fonctionnement normales, par exem-
ple 230V (ou 117V par un modèle 117V). Ceci porte
le nom d'état de "grande capacité", qui est aussi le
réglage par défaut. Pour réduire encore la consom-
mation en présence d'une petite charge, deux
options sont possibles. Elles peuvent être sélec-
tionnées au moyen des fiches S205 et S204. (Voir
Fig. 7.)
Avec la S205 en place, le convertisseur réduit,
sous la charge connectée de 300W, la tension de
sortie à 208V (ou à 104V pour un modèle 117V).
C'est l'état d' "économie". Avec la S204 en place, le
convertisseur réduit, sous la charge connectée de
80W, la tension de sortie à 208V (ou à 104V pour
un modèle 117V). C'est l'état de "petite capacité".
3.4.5
Répartition de puissance
Le COMBI peut réduire automatiquement la sortie
du chargeur, et par conséquent la consommation
de puissance C.A., si les appareils connectés me-
nacent d'ouvrir le disjoncteur du circuit d'entrée
(par ex. fusible de l'alimentation quai ou du groupe
électrogène). Ce dispositif, réglable grâce au ta-
bleau de télécommande, est destiné à protéger une
source de 20A / 40A par défaut. La consommation
de puissance C.A. peut être réduite à distance
avec la commande de courant (4MCO). La répartit-
ion de puissance doit être réglée de manière à
correspondre à la valeur du disjoncteur, ce qui pro-
tège la puissance C.A. d'entrée.
