Evolution R255 SMS-DB Notice Originale page 94

38
39
40
41
42 43

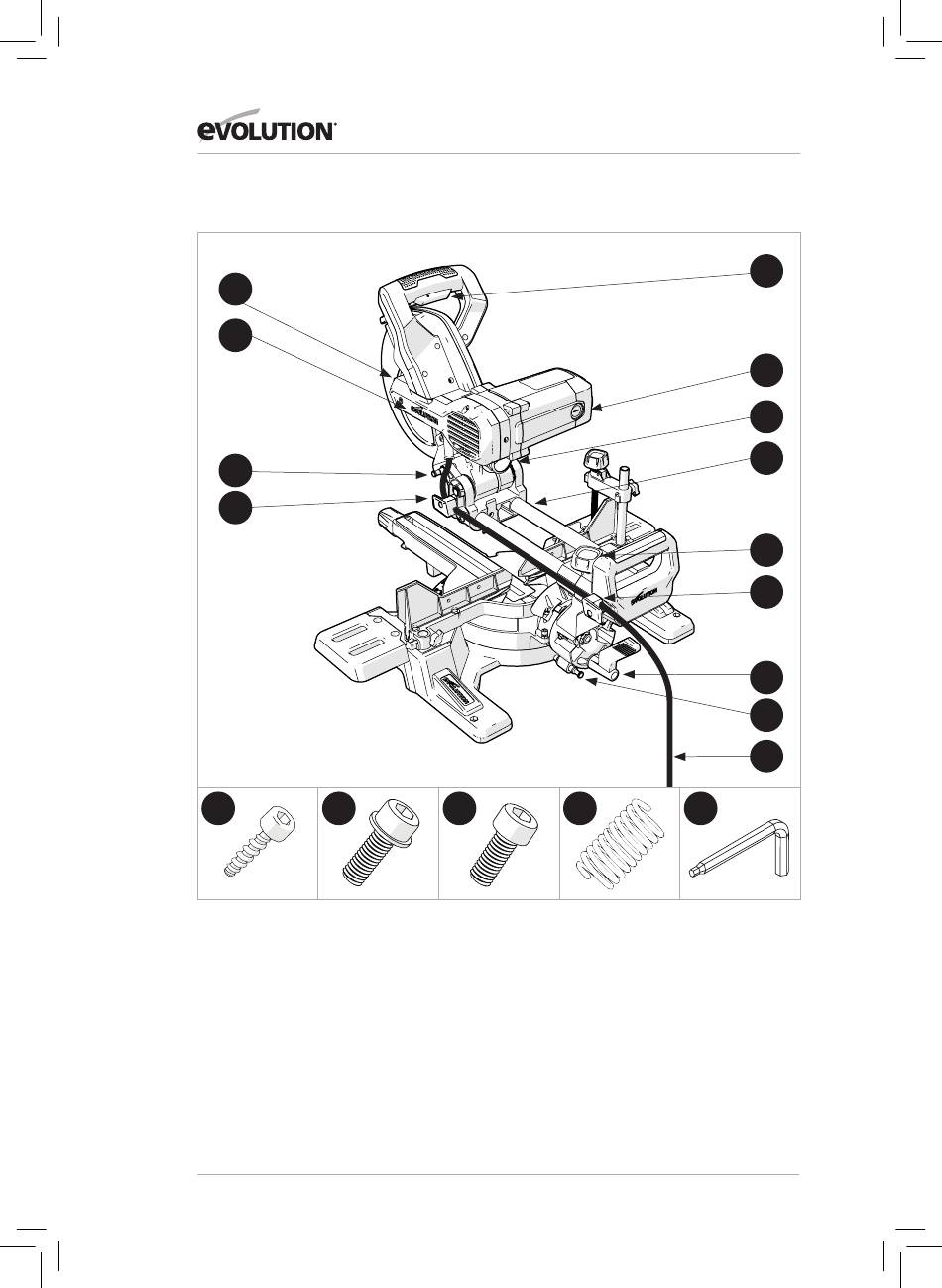

29. INTERRUPTEUR À GÂCHETTE MARCHE/ARRÊT
30. PORTE-BROSSE EN CARBONE
31. PORT D'ASPIRATION DES POUSSIÈRES
32. CHARIOT DE LA GLISSIÈRE ARRIÈRE
33. VIS DE BLOCAGE DE LA GLISSIÈRE
34. SERRE-CÂBLE DU GUIDE ARRIÈRE
35. POIGNÉE DE VERROUILLAGE DU BISEAU
36. BROCHE DU BISEAU À 33.9 ˚ À GAUCHE
37. CÂBLE D'ALIMENTATION ÉLECTRIQUE
38. BOUTON DE BLOCAGE DE L'ARBRE
39. CACHE DE LA COURROIE D'ENTRAÎNEMENT
www.evolutionpowertools.com
Modèle représenté : R255SMS-DB+
44 45
40. BROCHE DE VERROUILLAGE DE LA TÊTE DE
COUPE
41. SERRE-CÂBLE DU GUIDE AVANT
42. VIS AUTOTARAUDEUSE À TÊTE CYLINDRIQUE
M5 X 20 mm X1
43. VIS À TÊTE CREUSE M6 X 16 mm X4
44. VIS À TÊTE CREUSE FIXANTE M6 X 12 mm X2
45. RESSORT ANTI-VIBRATIONS
(MONTÉ SUR L'ARTICLE « 33 » : LA VIS DE
BLOCAGE DE LA GLISSIÈRE)
46. CLÉ HEXAGONALE DOUBLE EMBOUT 6 mm
et 4 mm
94
29
30
31
32
33
34
35
36
37
46
