Les deux solutions doivent avoir un « T » tampon (1) et/ou une trappe de contrôle (2).
La longueur ou hauteur du conduit de fumée (3) fait partie des caractéristiques techniques du conduit qui sont expliquées dans le
chapitre CARACTÉRISTIQUES TECHNIQUES DU CONDUIT DE FUMÉES a pag. 7. Cette longueur se mesure en mètres entre
la sortie de fumée du poêle et le terminal.
4.1.3 COMPOSANTS DE CHEMINÉE
Remarquer la différence fondamentale entre (7) raccord de fumées et (3) conduit de fumées.
Le raccord des fumées (7) porte l' é vacuation des produits de combustion de la sortie du poêle au conduit de fumées (3).
6
LÉGENDE Fig. 1
A
Cheminée avec conduit isolé extérieure en inox
B Cheminée préexistante isolée
1 "T" tampon
2 Trappe de contrôle
3 Longueur (hauteur) du conduit de fumée

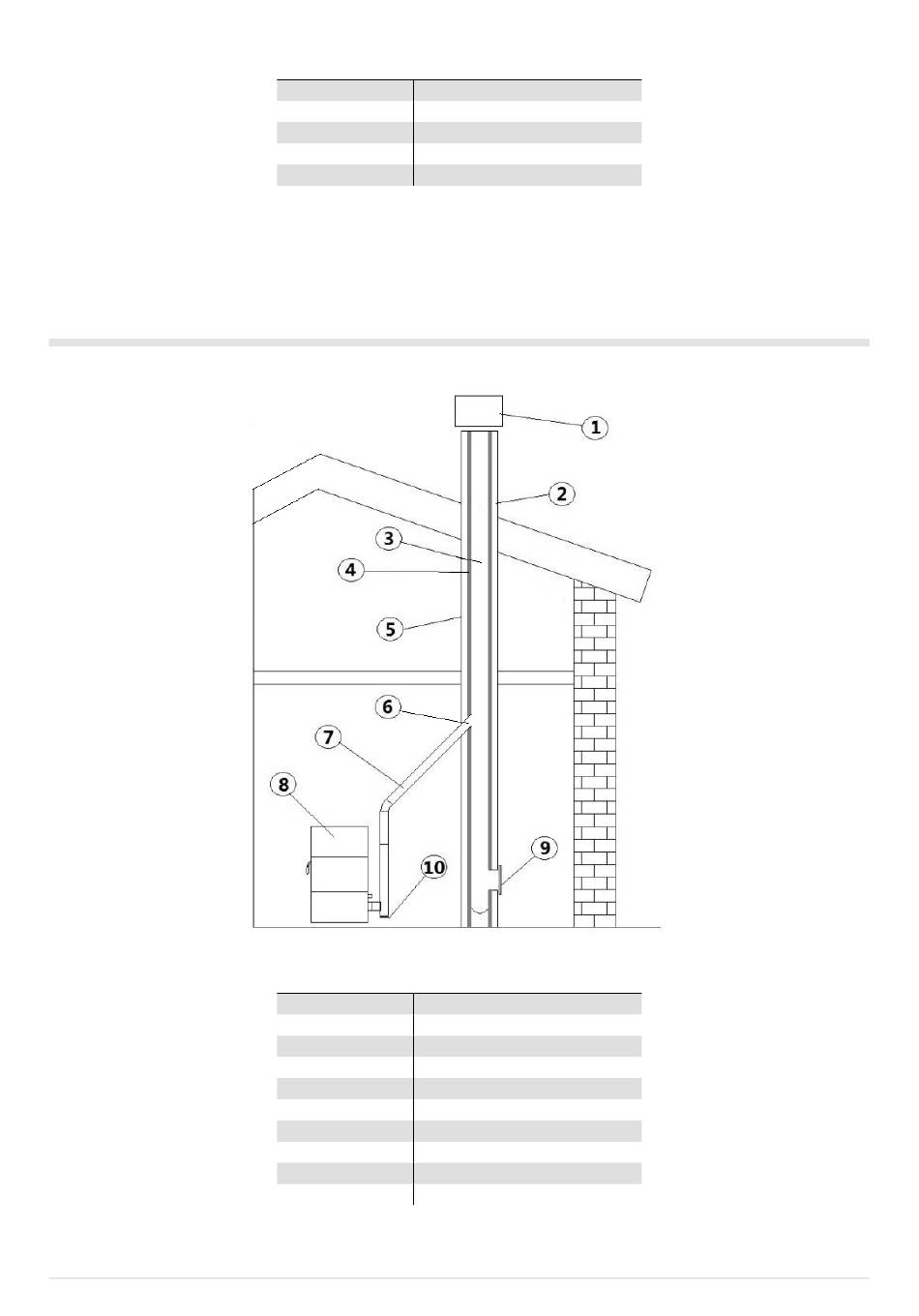

Fig. 2 - Composants de cheminée
LÉGENDE Fig. 2
1
Terminal
2
Voie d'écoulement
3 Conduit de fumées
4 Isolant thermique
5 Mur extérieur
6 Raccord de la cheminée
7 Raccord des fumées
8 Généteur de chaleur
9
Trappe à suie
10
Raccord avec "T" tampon
WALL PLUS - TILE PLUS - MOON - LEAN
