Exemples D'installation Correcte - Cadel WALL3 PLUS Manuel De L'installateur

• Raccorder N avec Q en utilisant le tuyau flexible ou rigide.
Fig. 15 - Tuyau flexible
4.2.9

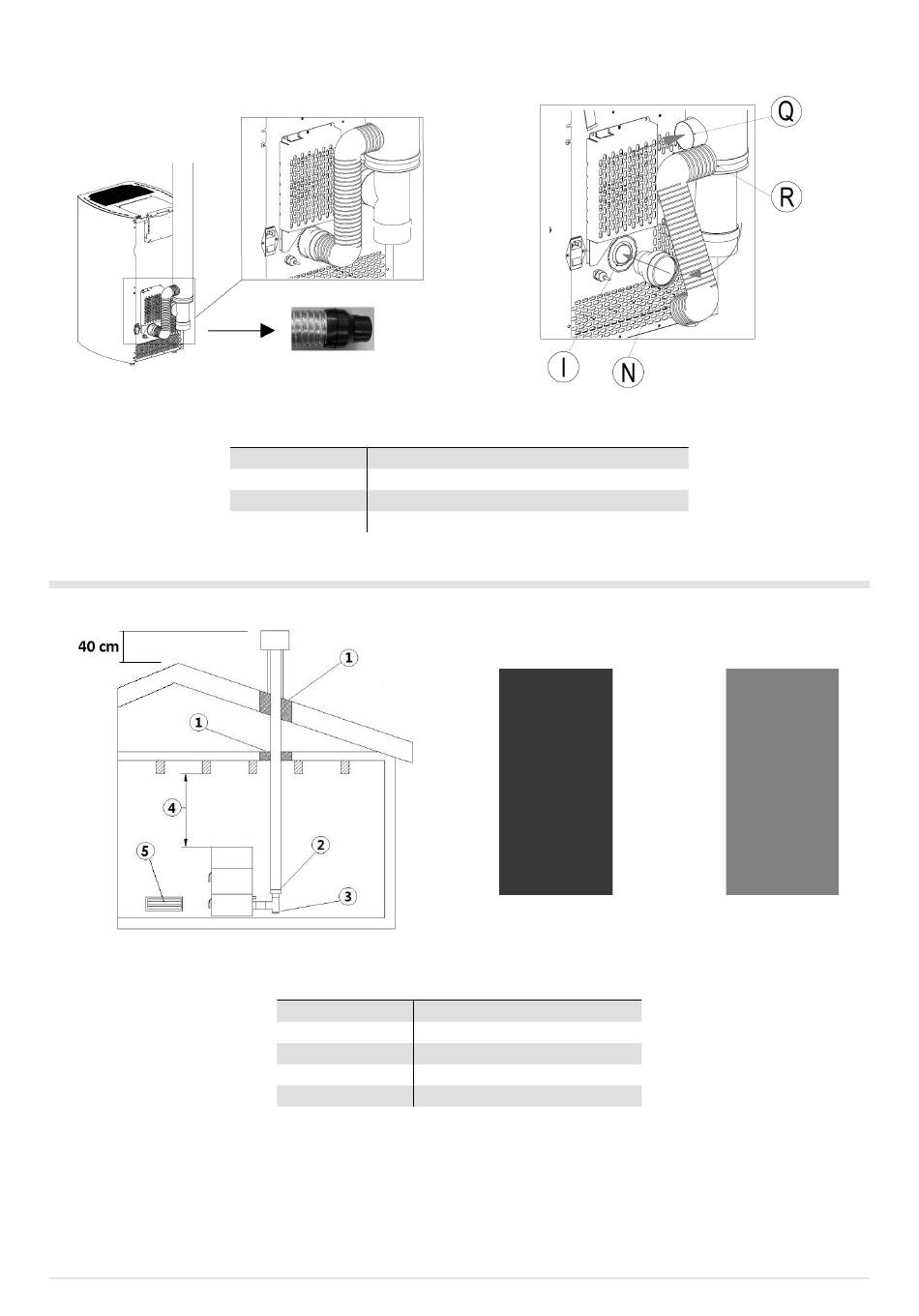

EXEMPLES D'INSTALLATION CORRECTE

Fig. 17 - Exemple 1, ZONE1
• Installation du conduit des fumées d'un diamètre de Ø100 avec perçage d'un trou pour le passage du tuyau.
20
LÉGENDE Fig. 15 - Fig. 16
I
Entrée de l'air comburant ayant un diamètre de 40 mm
N
Raccord en caoutchouc ayant un diamètre de 40/60 mm
R
Tuyau flexible en aluminium
Q Raccord de l'air comburant tuyau coaxial
LÉGENDE Fig. 17
1 Isolant
2 Réduction
3 Bouchon de control
4 Distance minimale de sécurité = 0,5 m
5
Prise d'air extérieur par Grille
Fig. 16 - Branchements
WALL PLUS - TILE PLUS - MOON - LEAN
3 3
PLUS
3
