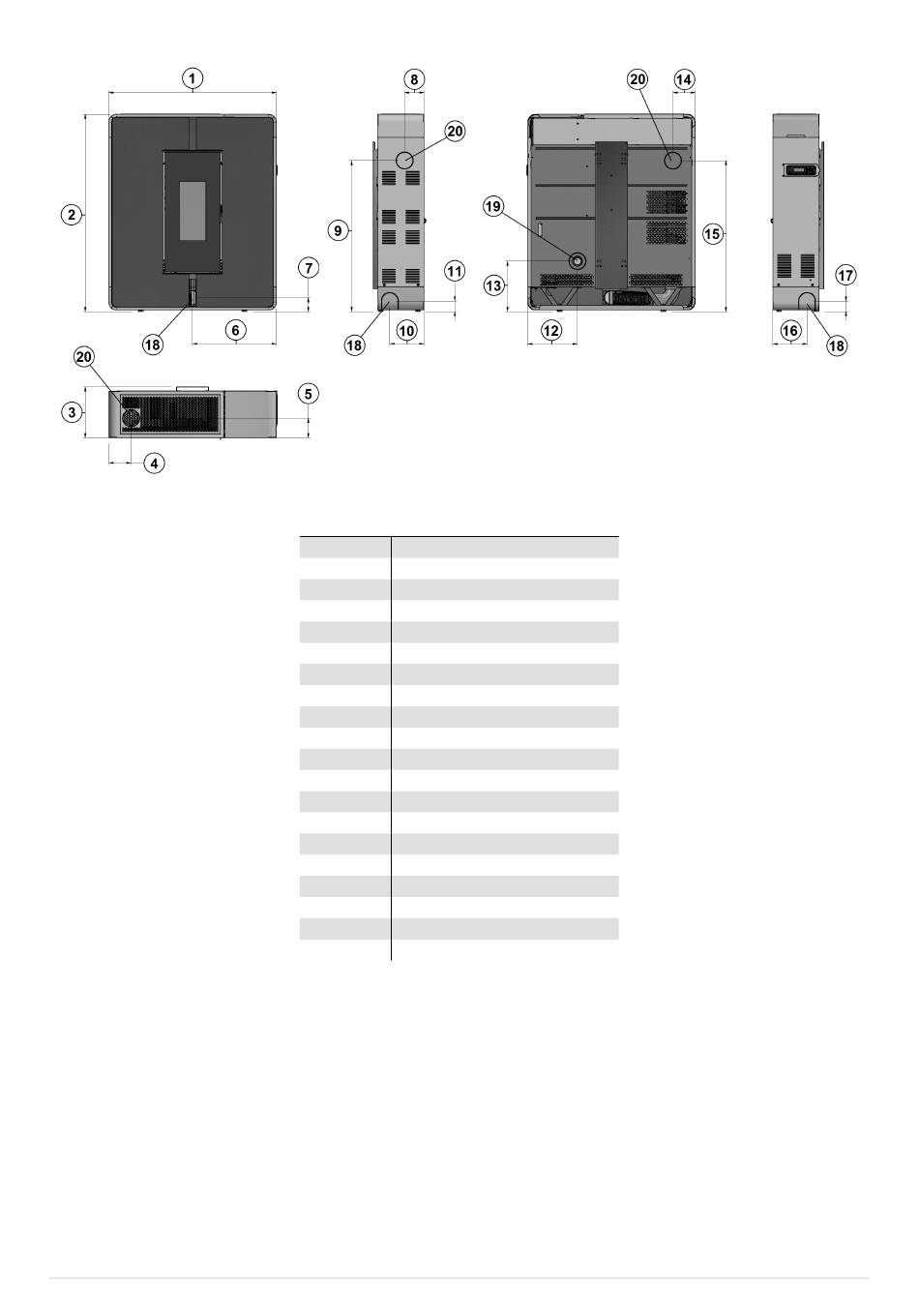

Fig. 24 - Dimensions générales: Tile
LEGENDA Fig. 24
1 94,7 cm
2
111,7 cm
3
28,8 cm
4
12,6 cm
5
11 cm
6 47,4 cm
7 7,9 cm
8 11 cm
9 85,5 cm
10 194 cm
11 6 cm
12
28,1 cm
13
28,5 cm
14
12,6 cm
15 85,5
16 19,4
17 5,9
18 Canalizzazione d.8 cm
19 Presa aria comburente d.6 cm
20 Scarico fumi d.8 cm
Plus
3
WALL PLUS - TILE
3
PLUS - MOON - LEAN PLUS
3 3
